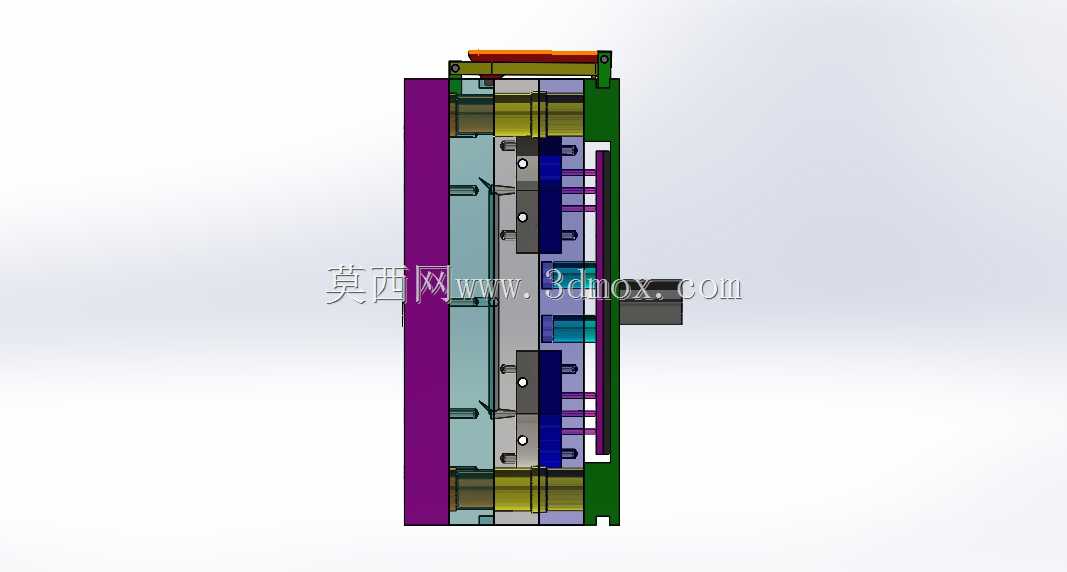

表面浇注式成型模板剖面结构

　　这套表面浇注式模板采用纵向剖切方式呈现内部装配关系，整体为立式长条形模架布局，外侧由紫色侧封板、绿色端板与上下承托框架构成封闭边界，内部沿高度方向对称布置多组成型腔室，适合小尺寸平板类、嵌件类零件的表面浇注成型作业。从实际产线使用场景来看，这类模板常布置在小件浇注工位，操作人员将待包覆或待封胶的工件从侧向定位槽放入，合模后由顶部浇注通道引入液态原料，原料沿内部黄色导流块分配至各腔室，完成表面覆层、密封灌封或嵌件包胶工序，在电子元件封装、小型五金件表面包覆、样件快速复模等场景中较为常见。

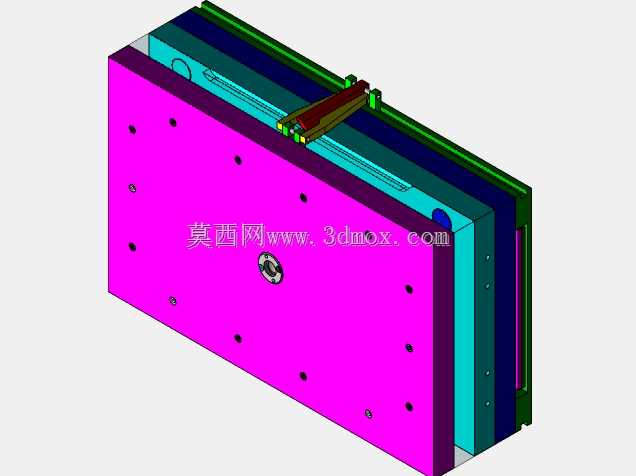

　　建模时优先还原了模板的分层装配逻辑：最外侧紫色板件为固定侧封板，承担型腔侧向密封与安装基准作用，板上预留多组紧固孔位，可直接固定在浇注工作台面；绿色端板位于模板首尾两端，用于锁紧内部叠层组件，承受浇注过程中的侧向胀模力。内部浅蓝色构件为动模侧顶出板组，板上均匀布置多根顶杆，对应每个成型腔位，开模后顶出板沿导向方向前移，将成型后的工件从型腔中平稳顶出，避免人工取件划伤浇注表面。灰色中部板件为型腔固定板，上面加工有与工件外形匹配的凹槽，深蓝色块为型腔镶件，可根据不同产品外形单独更换，无需重做整套模架，降低多品种小批量生产的工装成本。

　　顶部黄棕色构件为浇注导流与锁紧组件，既承担合模后的上部压紧功能，又集成流道接口，浇注时外接注料管路即可将物料均匀分配到各个模腔；侧向伸出的灰色轴件为锁模驱动连接位，可配套快速夹钳或小型气缸实现自动合模锁紧，减少人工拧螺栓的辅助时间。设计过程中重点考虑了浇注过程的排气与密封：各层板件结合面均做贴合限位，型腔边缘预留浅排气槽，液态原料充模时型腔内空气可从分型面缝隙排出，避免工件表面出现气孔、缺料缺陷；导向部位采用对称导柱结构，顶出板往复运动时无卡滞，多腔位同步顶出时工件受力均匀，不会出现顶白、变形问题。

　　安装边界方面，模板整体为窄长立式结构，占地面积小，侧向封板外轮廓为安装基准面，底部可直接平放于工作台，也可通过端板孔位竖直吊装固定；侧向伸出的锁模连接轴需预留不少于轴长一倍的操作空间，方便连接锁紧机构，顶部浇注接口上方需留出管路接入与操作余量。日常维护时，拆开侧封板即可快速清理型腔残留料、更换磨损镶件，内部各板件定位销保证重装后型腔对位精度，重复装配误差可控，能够满足频繁换产的浇注工位使用需求。
