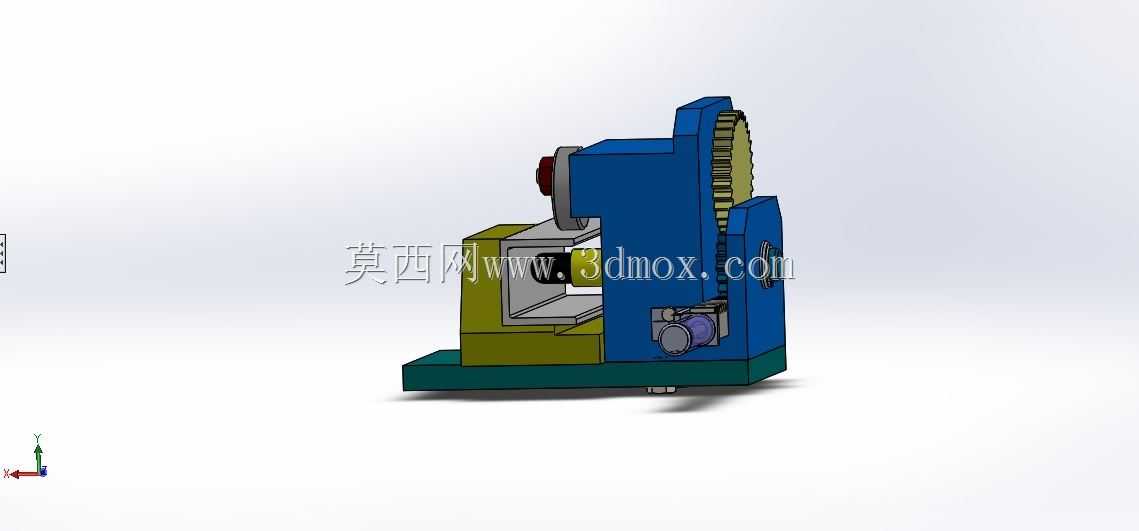

金属梁气动齿轮齿条夹紧机构

　　这套夹紧机构的核心执行逻辑，是将气动直线推力通过齿轮齿条传动副转化为刚性夹爪的夹持动作，整套结构集成在半封闭的箱式安装基座内，在自动化生产线的工件定位工位有着非常广泛的适配性。在实际产线布局里，这类夹紧单元常布置在金属型材加工线的上料工位、钢结构件焊接工装的定位侧、以及自动化装配线的工件载具停靠位，用来对长条形金属梁、方管工件、机加工坯料完成侧向压紧固定，避免后续钻孔、铣削、焊接作业过程中工件出现窜动偏移。

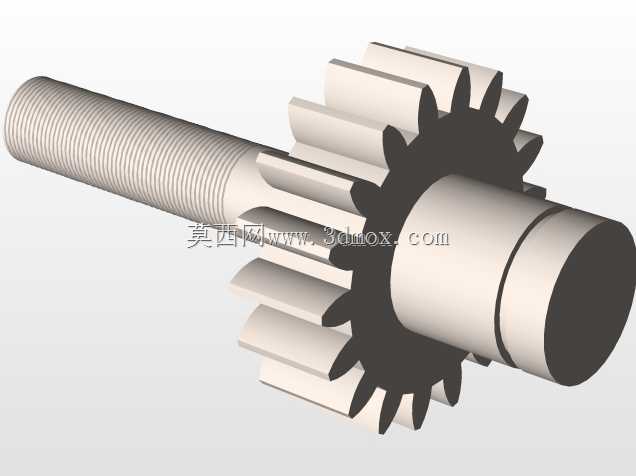

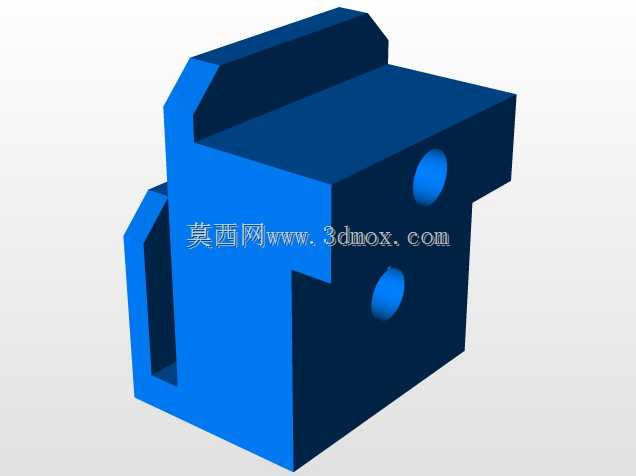

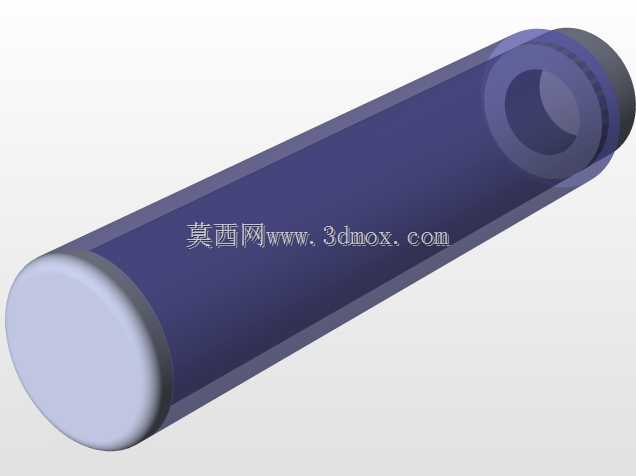

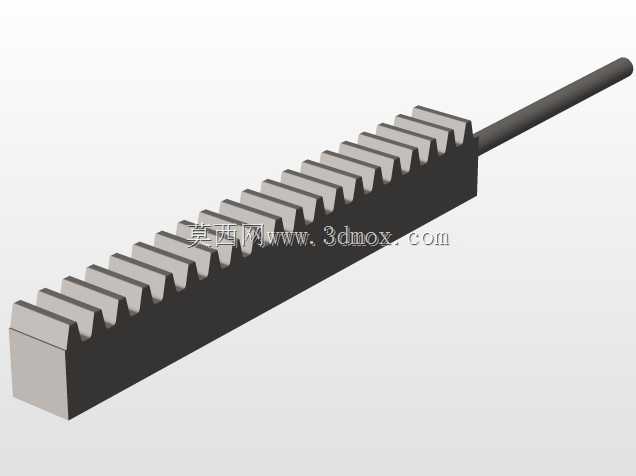

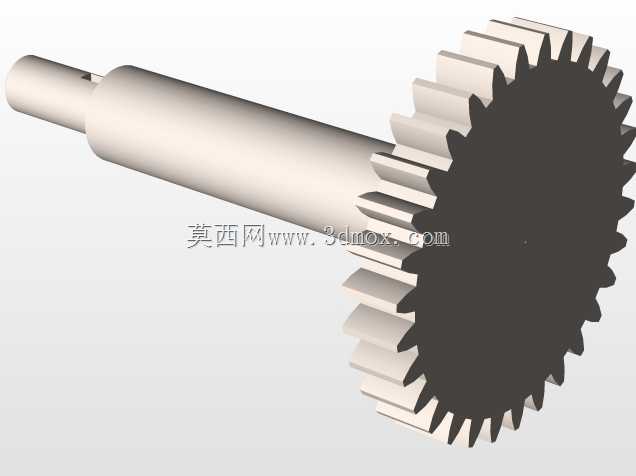

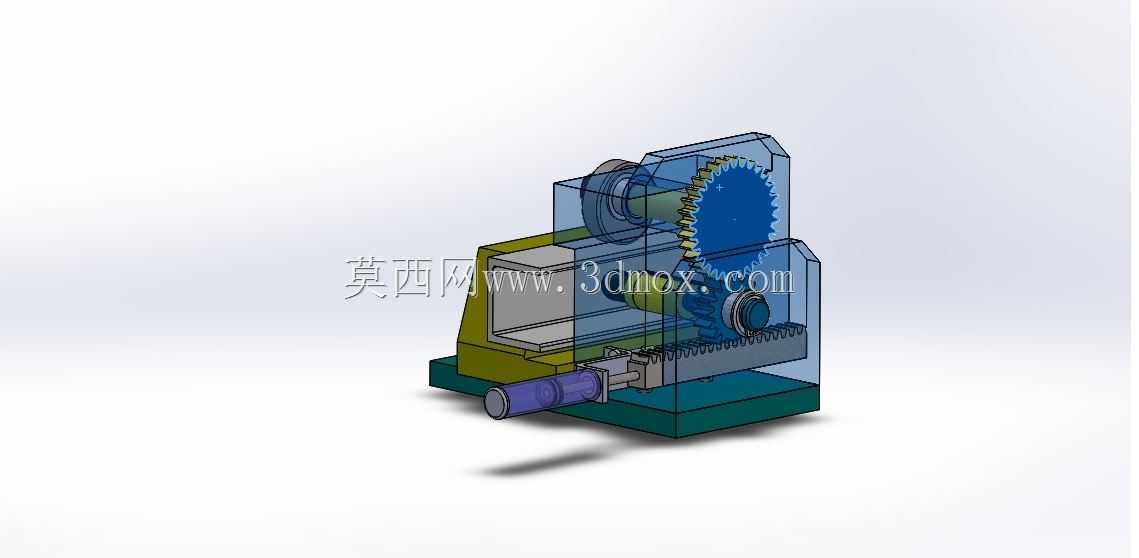

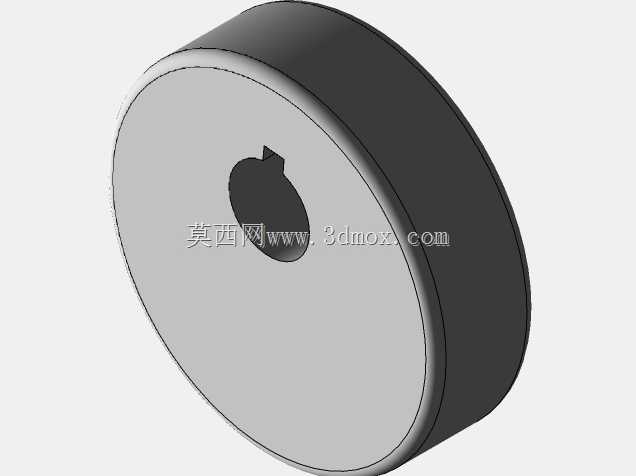

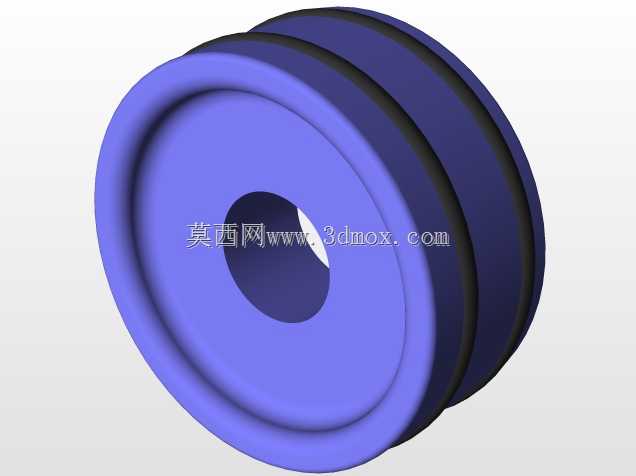

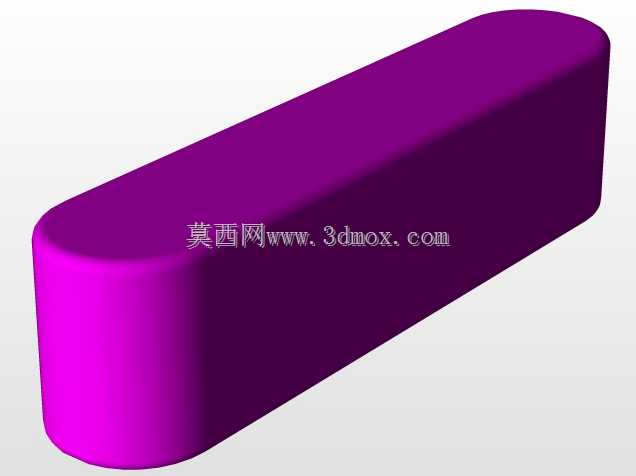

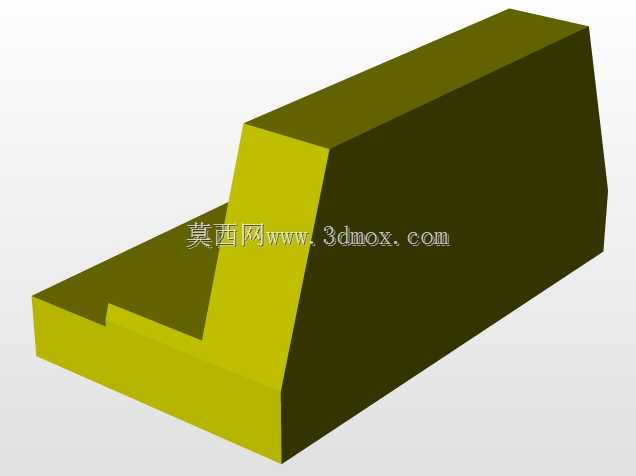

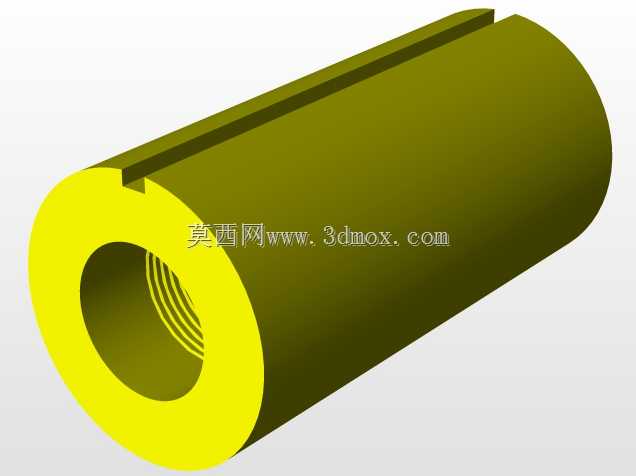

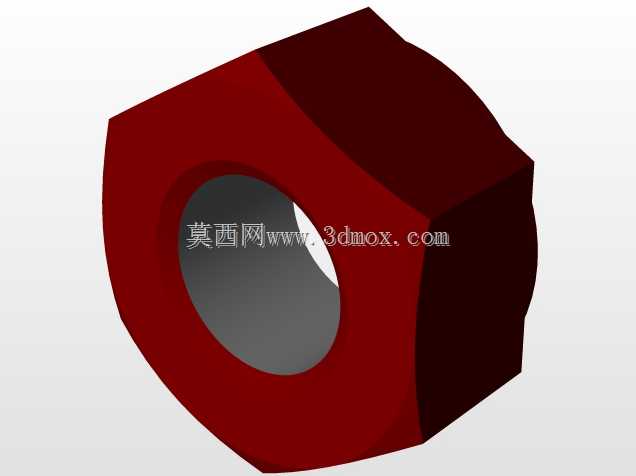

　　从结构组成拆解来看，机构最外侧的动力输入件是标准气动直线缸，缸体端部通过浮动接头和齿条段做同轴连接，齿条沿基座底部的直线导向槽做水平往复运动，和齿条啮合的大直径传动齿轮通过转轴铰接在箱体中部的支撑立板上，齿轮输出端同步带动夹臂的摆转动作，齿轮侧还配套设置了阻尼缓冲件，在夹爪抵达夹持行程终点时吸收冲击，避免刚性碰撞导致工件表面压伤或者齿轮齿面崩损。基座的下半部分是整块的钢制安装底板，底板上预留了多组沉头安装孔，可以直接锁附在焊接工装平台、机床工作台面或者倍速链线体的载具板上，安装孔的孔位间距按照通用工装平台的标准槽距设计，不需要额外做转接板就能完成固定。

　　设计这套结构的时候，首先要平衡夹持力和传动行程的匹配关系：气动缸的输出推力经过齿轮齿条的力矩放大之后，作用在夹爪夹持端的最终压紧力可以覆盖常规碳钢型材、铝合金梁的装夹需求，不需要额外增设增力杠杆就可以满足大部分轻中负载的夹紧场景。齿轮的齿形参数选择上采用了常用的正齿直齿轮配置，啮合侧隙控制在0.1到0.2毫米之间，既可以保证往复动作的时候不会出现卡滞，也能避免间隙过大导致夹持位置出现重复定位偏差。箱体外侧的透明护罩是安全防护设计的一部分，既可以把内部的齿轮、齿条运动副完全封闭起来，防止车间里的焊接飞溅、切削碎屑落到齿面造成磨损，也能让运维人员直接观察内部传动件的啮合状态，日常点检的时候不需要拆解护罩就能判断润滑情况和齿面磨损程度。

　　安装边界方面，整套机构的横向占用宽度控制在三百毫米级，纵向深度不到两百毫米，竖直方向的总高度也在两百五十毫米以内，不会在工装台面上占用过多布局空间，侧边的气缸进出气接口预留了标准快插接头安装位，配套的电磁阀可以直接集成在箱体侧方的安装槽里，不需要在工装台额外排布阀组支架。夹爪的工作行程设计上，张开状态下夹爪和定位靠面之间的最大开口距离可以适配厚度从十毫米到八十毫米的各类金属梁工件，更换不同厚度的工件时不需要调整气缸的行程限位，只需要微调气源压力就可以匹配不同材质工件的夹持力需求，针对表面精度要求高的铝合金工件，还可以在夹爪夹持面更换聚氨酯垫块，避免夹伤工件表面。

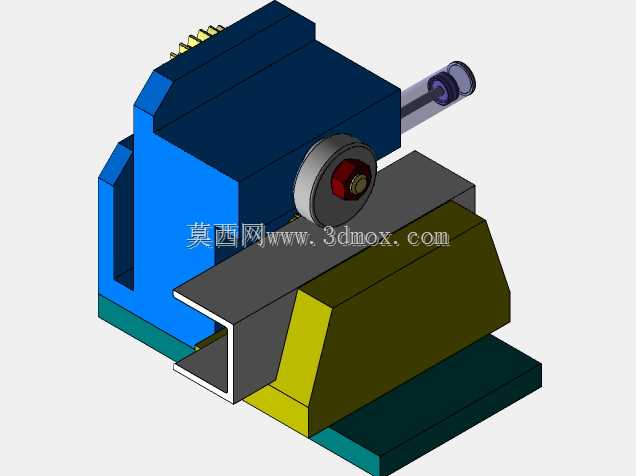

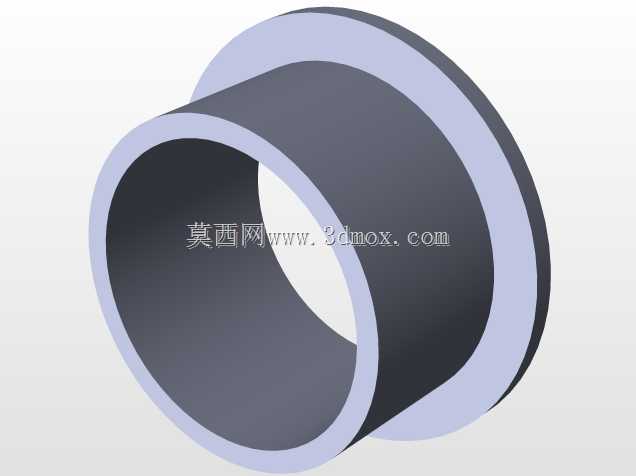

　　实际工况运行里，这套机构的动作循环逻辑也很清晰：工件由输送线送达定位工位之后，先由侧向的定位挡块完成初定位，随后气动缸活塞杆伸出，推动齿条直线移动，带动啮合齿轮同步转动，和齿轮同轴联动的活动夹臂向固定靠面侧摆转，直到夹爪压紧工件侧面，气缸保持压力锁止，后续的加工作业完成之后，气缸活塞杆回缩，带动齿轮反向转动，夹臂抬起松开工件，工件就可以被输送线送出工位。齿条的导向段做了表面淬火处理，长期往复运动的磨损量极低，齿轮转轴位置配置了含油轴承，日常运行只需要定期在齿面补充少量润滑脂就可以维持长期稳定工作，维护难度很低。整套结构没有复杂的异形传动件，所有加工件的工艺性都很好，箱体底板、支撑立板都可以采用常规钢板铣削加工完成，齿轮、齿条、气缸都可以直接选用标准工业件，制造成本和后期备件替换成本都处于较低水平，非常适合批量布置在自动化工装工位中替代手动螺旋夹紧机构，大幅提升工件装夹的效率和一致性。
