龙门式石材荒料锯切加工设备

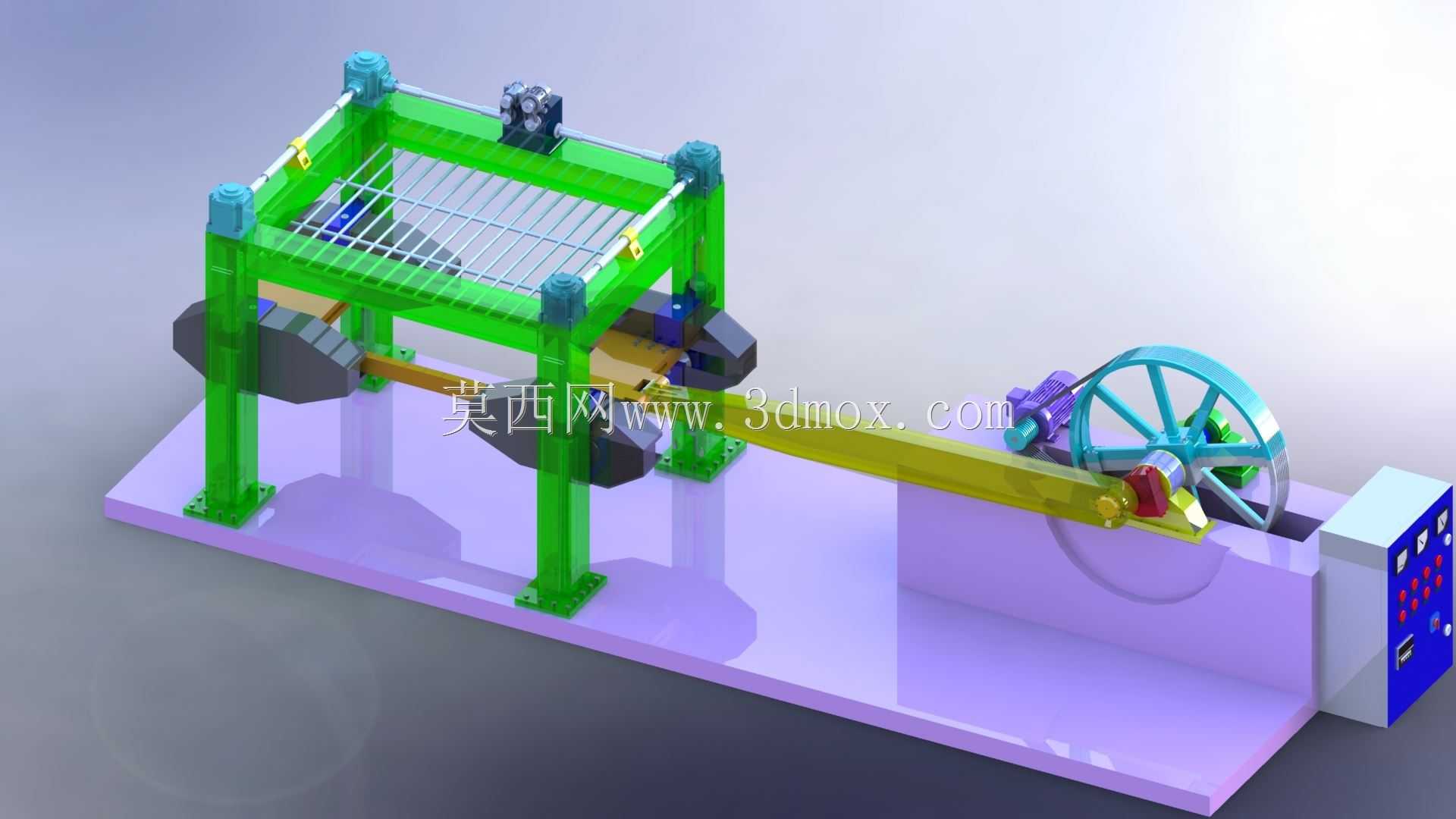

　　这套三维结构围绕石材板材加工现场的锯切工位展开，主体采用龙门跨距布局，两侧立式支撑柱承担横梁与锯切执行端的全部载荷，底部长条形基座沿荒料进给方向延伸，既作为整机安装基准，也为待加工大理石块提供摆放与滑移空间。设备右侧布置大直径圆盘锯片，锯片通过悬臂传动座连接横向进给梁，进给梁沿龙门横梁方向完成左右走刀，配合石材在基座上的纵向推送，可实现大规格荒料的分片裁切。

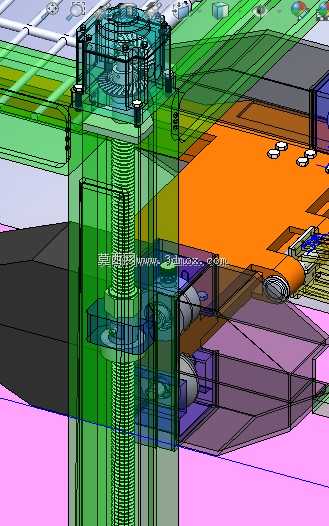

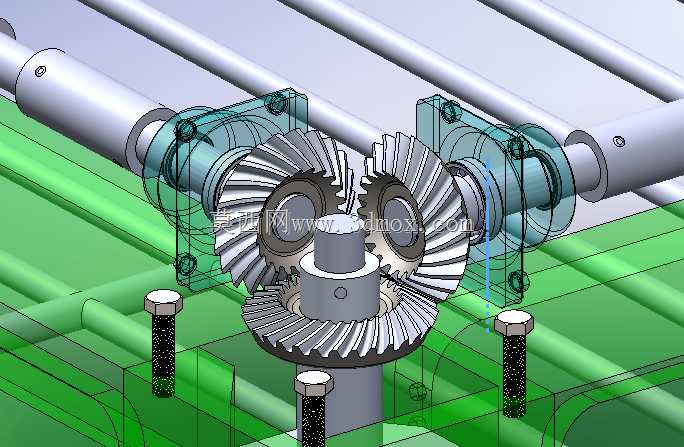

　　从现场使用逻辑看，这类设备多用于石材加工厂的开料工段，处理大理石、花岗岩等硬质脆性板材原料。锯切过程中，大直径锯片在低速高扭矩驱动下切入石材，冷却水随锯片接触区注入，抑制粉尘并带走切削热。龙门框架的四根立柱与横梁形成封闭受力环，锯切反力通过横梁、立柱直接传递到底座，避免悬臂过长带来的颤振；模型中绿色透明件表达的框架杆件，可清晰看到立柱与横梁之间的法兰连接和加强筋布置，顶部还预留了驱动与张紧机构的安装位。

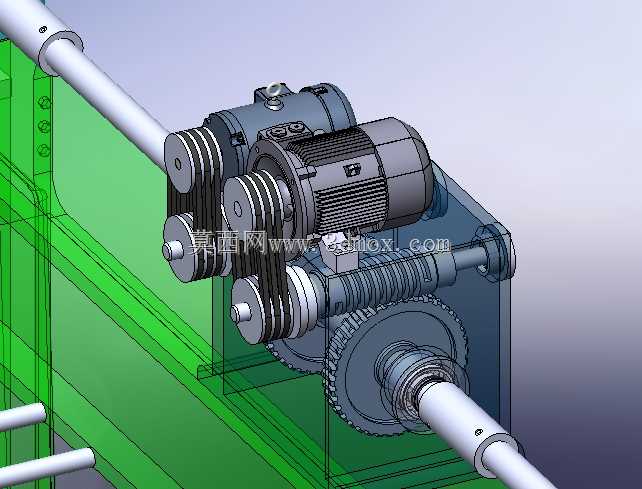

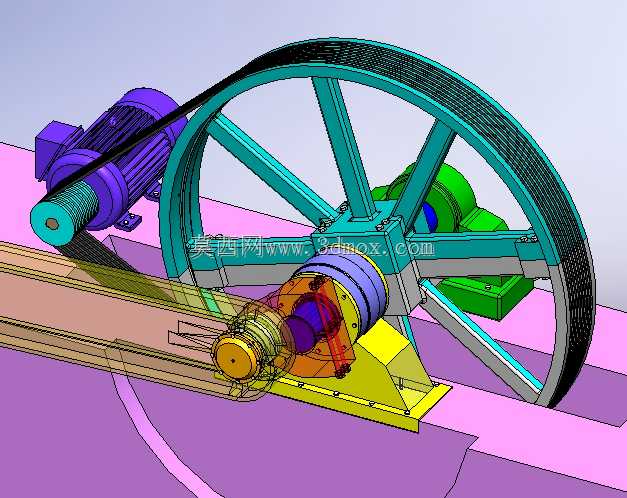

　　结构设计上，锯切执行端并非固定在横梁中点，而是通过可移动滑座搭载，滑座沿横梁导轨行进，传动方式可适配丝杠或齿条齿轮方案。锯片主轴座外侧设置防护罩轮廓，靠近锯片的进给臂采用黄色长梁结构，将动力端与锯片轴拉开距离，方便布置电机、带轮与张紧轮。基座一侧集成控制箱体，面板上排布按钮与指示灯，对应主机启停、进给调速、冷却水泵开关等操作回路，现场布线可沿底座内腔走线。

　　安装边界方面，整机沿石材进给方向长度最大，横向宽度由龙门跨距决定，高度方向需预留锯片抬升与吊装维护空间。底座落地后应做水平校调，地脚支撑点对应立柱下方与基座两端，防止长基座在重载下挠曲。锯片侧需留出更换锯片和检修主轴的操作距离，进料端则要匹配荒料转运叉车或辊道的通行宽度。模型中框架、进给梁、锯片、基座、控制箱均按装配关系分层表达，立柱顶部的蓝色连接件对应可调支撑或缓冲结构，横梁上方的小型组件为走线拖链与限位安装位。

　　针对石材加工中振动大、水雾重的特点，结构选型时导轨面需考虑防护盖板，主轴轴承座采用密封形式，紧固件位置避开泥水直冲区域。龙门横梁与立柱的连接面通过螺栓预紧形成刚性框架，进给梁在承受锯切侧向力时，依靠上下导向面约束偏转。锯片进给速度与主轴转速需要根据石材硬度匹配，模型保留了传动臂、防护罩、控制箱等关键外形与装配接口，可用于工位布局校核、机架结构评审以及锯切线方案演示，帮助设计人员在投产前确认走刀范围、维护空间和物料流转路径。
