卧式承压储水罐体工业设备三维设计

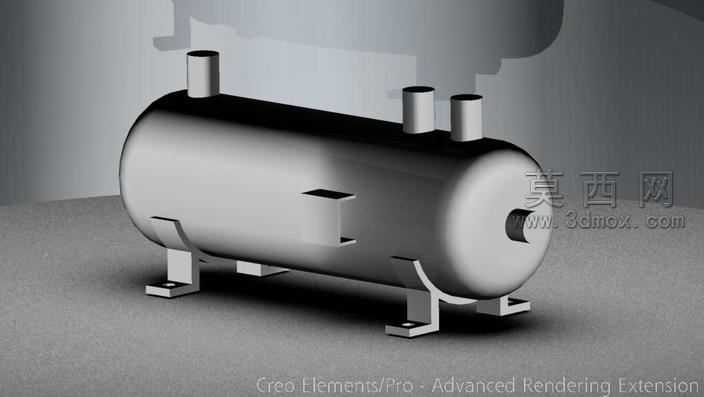

本作品为卧式承压储水罐体的三维设计成果，建模阶段采用参数化设计思路，以回转体特征为核心构建罐体主体：首先绘制椭圆形封头截面轮廓，通过旋转命令生成两端的承压封头结构，再以等直径圆柱面拉伸生成罐体筒身，将封头与筒身进行布尔合并后，对衔接处做圆角过渡处理，消除应力集中的尖锐结构，符合压力容器的结构设计规范。顶部的三个接口采用不同直径的圆柱拉伸特征制作，分别对应进水、出水、排气功能，接口根部添加焊接坡口结构，还原实际加工的工艺细节；罐体侧面的方形接口采用凸台拉伸加切除的方式制作，预留仪表安装的法兰贴合面。底部的支撑支架采用钣金建模思路，先绘制支架的折弯轮廓，通过钣金折弯命令生成带安装孔的支腿结构，支腿与罐体的接触位置添加弧形贴合面，保证支撑结构的贴合度，支腿底部的安装底板做沉头孔设计，匹配实际安装的螺栓固定需求。材质设置阶段，罐体主体赋予哑光不锈钢材质，调整金属粗糙度参数至0.15，添加轻微的环境反射效果，还原工业不锈钢罐体的真实质感；支架部分赋予碳钢喷漆材质，调整漆面的漫反射颜色为浅灰色，添加细微的颗粒纹理模拟漆面的磨砂质感。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出罐体的圆柱曲面轮廓，辅光源从另一侧补光消除暗部死黑，顶部添加轮廓光勾勒罐体边缘，地面采用浅灰色哑光地面材质，添加柔和的接触阴影，提升整体渲染的真实感。设计过程中充分考虑罐体的承压性能，所有转角位置均做圆角处理，接口位置的壁厚做加厚处理，支架的排布采用四点对称支撑，保证罐体放置的稳定性，整体结构比例参考实际工业储水罐的尺寸规范，各部件的尺寸参数均可直接导出用于工程图纸的绘制，模型的特征树保留完整的建模步骤，可根据实际需求调整罐体容积、接口尺寸、支架高度等参数，具备较高的可编辑性与工程实用性。
