四叶螺旋桨推进叶轮结构造型

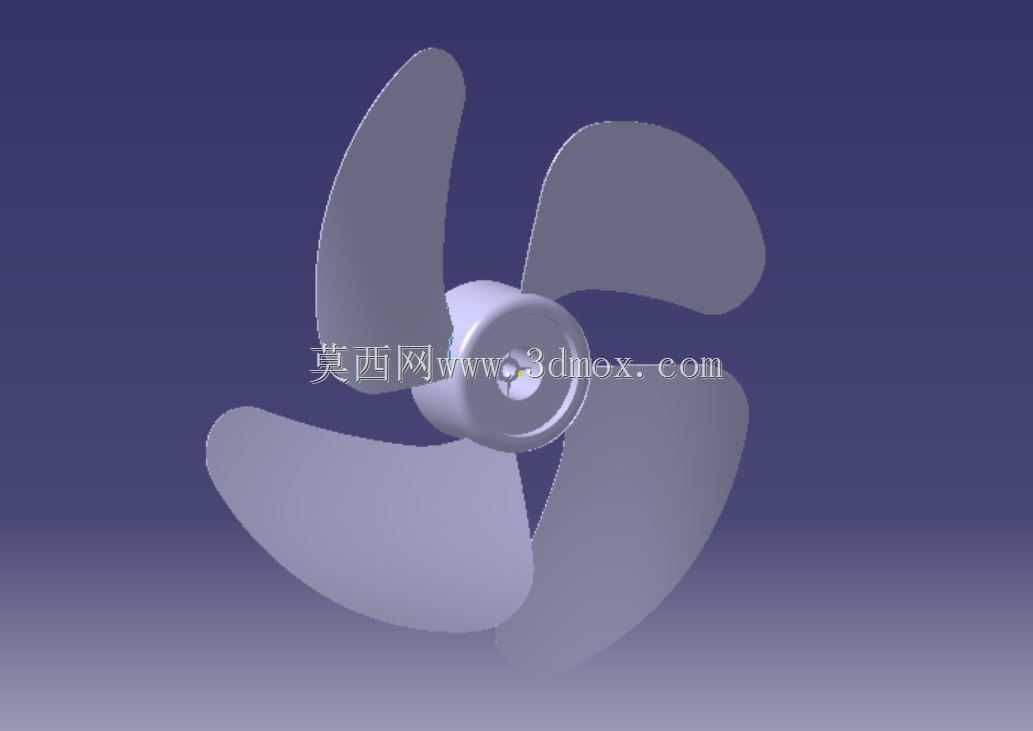

　　在小型水面推进、风冷散热以及流体输送类装置的开发中，叶轮类零件往往同时承担能量转换与流场导向的作用，其曲面质量直接关系到推力输出、运行噪声和整机效率。这个四叶螺旋式叶轮采用中心轮毂加周向均布叶片的布局，叶片从根部向叶尖平滑延展，截面沿径向存在连续扭转，能够在旋转时对周围介质形成稳定的轴向推动。相比三叶方案，四叶结构在相同转速下可提供更细密的作用频次，单叶载荷相对降低，适合对振动控制和推力平顺性有要求的小型推进场景。

　　从实际装配边界看，叶轮中心设置带沉孔特征的轮毂，用于与驱动轴端部配合。轮毂外圆与叶片根部采用大圆角过渡，避免曲面交汇处出现应力集中；轴孔区域保留足够壁厚，以承受扭矩传递和启动瞬间的冲击。建模时需要优先确定轮毂直径、轴孔长度、叶片包角和叶尖回转半径，这些尺寸决定了叶轮能否装入护罩或筒体内，也影响与电机输出轴的同轴度。若用于船模或小型水下推进器，叶尖与导流罩内壁应保留均匀间隙，间隙过小会因制造偏差产生擦碰，过大则会增加介质回流损失。

　　叶片型面不是简单平板拉伸，而是由多个径向截面的弦长、拱度和扭角共同控制。靠近轮毂处，叶片弦宽较窄、扭角较大，可改善根部入流条件；向叶尖过渡时，弦面逐渐展开并降低扭角，使不同半径处的线速度与攻角相匹配。这样的曲面处理有助于让介质沿轴向加速，减少叶尖涡流和局部脱流。对于风冷设备，该类叶轮可嵌入风道或护网后方，将电机、电控散热片周围的热空气持续排出；对于小型船舶推进，则可与导流环、密封轴系组合，形成完整的推进单元。

　　结构设计上，叶片前缘和后缘均做了圆滑收边，既降低介质切入时的脉动噪声，也避免薄边在拆装过程中磕碰损伤。叶背与叶面的曲率变化连续，适合通过曲面放样、多截面实体和边界倒角完成数字建模。若后续进入加工环节，整体式塑料件可考虑注塑成型，模具需关注叶片深腔处的脱模方向和分型线；金属件则可采用五轴铣削或铸造后精加工，轴孔与端面要作为基准统一装夹，保证回转平衡。

　　在整机布置时，还需校核叶轮与驱动件的轴向固定方式。轮毂端面可配合垫片、锁紧螺母或弹性挡圈，防止正反转切换时发生轴向窜动；轴孔与驱动轴之间可通过键、扁位或紧定螺钉传递扭矩。对于高速运转工况，完成造型后应按叶片质量分布进行平衡校核，尤其是叶尖区域对不平衡量更敏感，必要时可在轮毂背面预留去重或配重位置。

　　流道方面，叶轮前方不宜布置过于贴近叶片的粗硬障碍物，以免来流分布不均造成周期性载荷；后方则应保留一定扩散空间，让甩出的介质平稳汇入风道或水流通道。若用于多尘环境，叶片前缘形状还需兼顾清洁性，避免杂物在根部圆角处缠绕。整个零件虽然结构紧凑，但融合了曲面造型、回转配合、流体导向和制造工艺等多方面约束，适合作为推进部件设计、风扇风道开发以及复杂曲面建模练习的典型实例。
