辐条式传动皮带轮结构设计

　　该带轮采用辐条式轮体结构，主要用于变速器、动力传递装置以及需要通过皮带进行扭矩传输的机械系统中。与常见的实心腹板轮相比，这种多辐条布局在保证轮缘刚性和轮毂承载能力的同时，明显降低了旋转件自身质量，适合对转动惯量、拆装空间和整机重量较为敏感的传动场合。

　　从实际使用场景看，皮带轮承担电机、发动机或变速机构与从动轴之间的动力衔接任务。轮缘外侧用于配合传动带，工作时依靠带与轮面之间的摩擦传递转矩；轮毂中心区域用于与轴系连接，并通过键连接、压紧或其他轴向固定方式保证旋转过程中不发生相对松动。轮体在高速旋转时需要兼顾离心力、皮带张力、弯曲载荷和热影响，因此结构不能只追求轻量化，还要让应力路径连续、截面过渡合理。

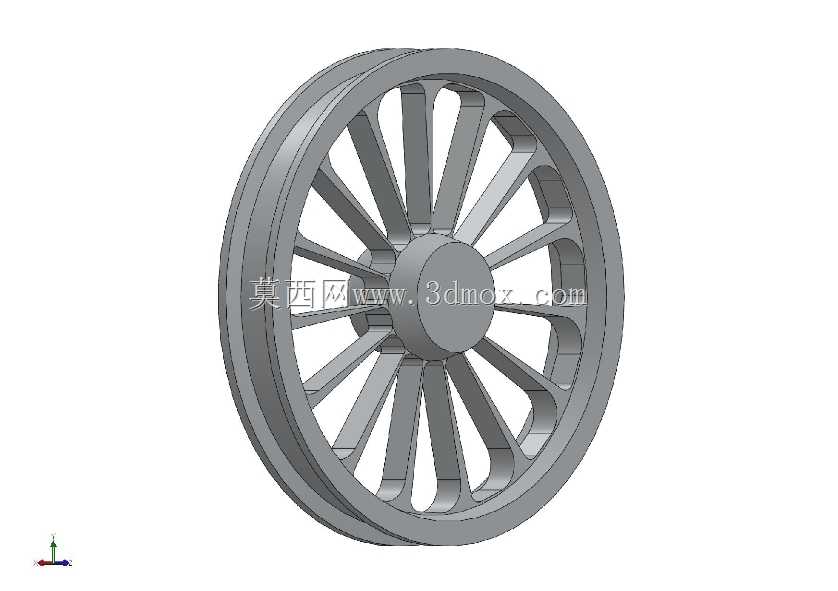

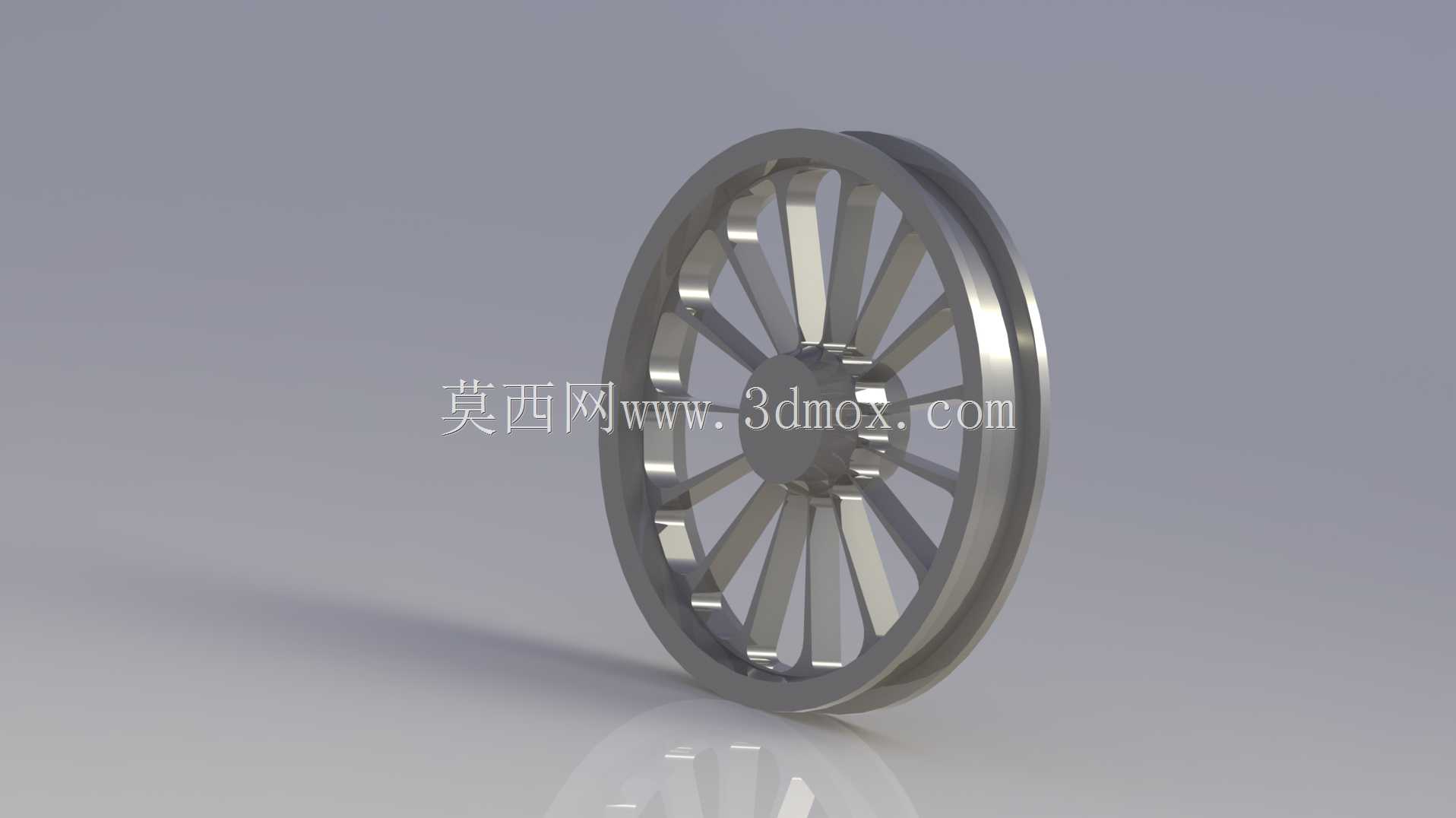

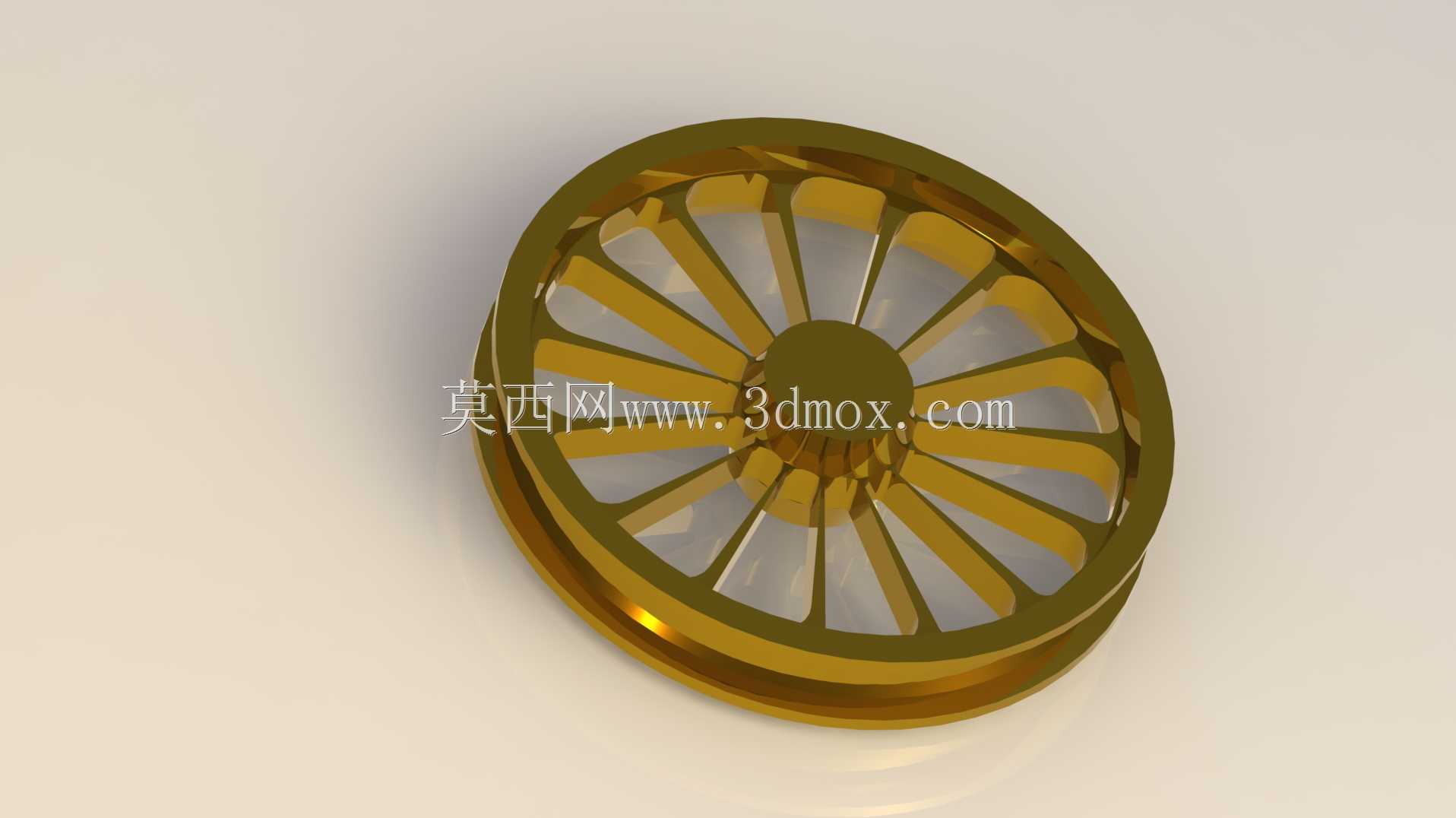

　　模型的外形以同轴回转体为基础，外侧为较宽的轮缘，中间由多根均匀分布的辐条连接至中心轮毂。轮缘具有一定轴向宽度，可容纳皮带并限制皮带在运行中的侧向偏移；轮缘截面保留了带轮工作所需的接触区域和边缘厚度，避免皮带在张紧后对薄壁边缘产生过大局部压力。轮毂部分采用较厚的圆柱实体，中心孔周围材料集中，能够承受轴孔配合带来的装配应力，也为键槽、紧定螺钉或其他防转结构预留了加工空间。

　　辐条设计是该零件的重点。多根轮辐沿圆周方向等角度布置，使轮缘受到的皮带拉力能够通过多条路径传递到轮毂，减少单一支臂过载。辐条采用近似放射状的宽厚截面，根部与轮毂、端部与轮缘连接处均做了连续过渡，这种处理有利于降低铸造或加工后在转角处产生的应力集中。对于工程建模而言，轮辐不能简单按细长杆处理，因为带轮工作时轮缘并非理想刚性环，皮带包角区域的局部载荷会使轮缘产生微小弯曲变形，辐条的宽度、厚度和拔模方向都会影响整体刚度。

　　在建模思路上，可先建立回转基准轴线，再绘制轮缘、轮毂和单侧辐条的轮廓。轮缘与轮毂适合通过旋转特征形成主体，辐条则可在基准平面上绘制封闭截面后拉伸，并按圆周数量进行阵列。阵列前需要确认辐条与轮缘、轮毂的相交区域完全融合，避免出现薄片、零厚度或局部开口。若面向铸造生产，还应在辐条两侧加入拔模斜度，并在轮缘与辐条交接位置设置圆角；若面向切削加工，则需重点控制中心孔、端面和轮缘工作表面的同轴度。

　　安装边界方面，设计人员需要先确认轴径、键槽规格、皮带型号和带轮外径。中心轮毂长度应与轴端安装位置匹配，过短会导致配合面不足，过长则可能挤占相邻轴承、挡圈或联轴器空间。轮缘外径决定传动比，外径变化会直接影响从动轴转速和皮带包角；轮缘宽度则应与皮带宽度相适应，并保留少量侧向余量。多根辐条形成的镂空区域虽然有利于减重和观察内部结构，但在封闭护罩内使用时，仍需考虑安全防护，不能以镂空结构替代皮带防护罩。

　　从受力角度看，皮带张紧后会对轮轴产生持续径向力，轮毂与轴的配合不能只按扭矩校核，还应评估轴承载荷和轴的挠度。辐条数量越多，轮缘支撑点越密，单个轮辐承受的峰值载荷越低，但零件造型和铸造复杂度也会提高；辐条数量过少，则轮缘在两辐条之间容易产生较大弹性变形，影响皮带运行稳定性。该模型采用密集辐条布局，更偏向在中等载荷、外观要求较高或需要降低转动质量的传动装置中使用。

　　结构细节上，轮缘外圆、轮毂端面和中心孔应保持明确的加工基准关系。三维装配时，可将带轮与轴、轴承座、皮带和张紧机构一同检查，确认皮带在最大、最小中心距条件下均能保持合理包角，且轮体旋转时不与护罩、机架或邻近管路发生干涉。对于需要动平衡的高速工况，辐条间的质量分布必须对称，圆角和壁厚也应保持一致，否则模型在理论上虽然闭合，实际运转时仍可能产生振动和噪声。

　　整体而言，该带轮结构把传动功能、轮体刚度和轻量化造型结合在同一回转零件中。设计时应围绕皮带接触、轴系连接、辐条承载和安装空间四个核心问题展开，而不是单独追求外观形态。合理的轮缘厚度、轮毂长度、辐条截面和过渡圆角，能够使零件在传递动力时保持稳定，并为后续工程图绘制、工艺加工和装配校核提供可靠基础。
