直列四缸汽车发动机曲柄连杆机构

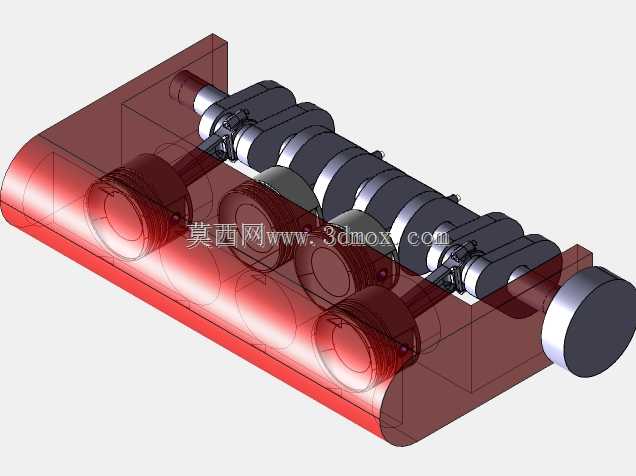

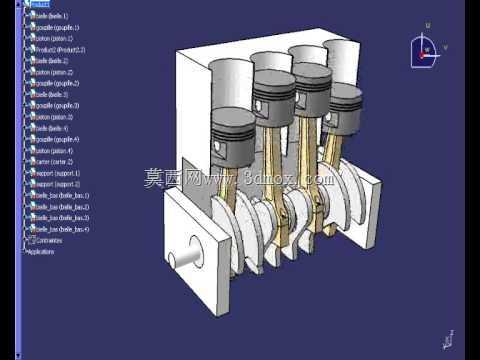

　　这套直列四缸动力核心的三维结构，把内燃机里最关键的运动转换关系完整呈现出来，四个活塞沿缸筒轴线做往复直线运动，通过连杆把燃气爆发产生的推力传递给曲轴，最终把直线行程转化为曲轴的旋转扭矩输出，这也是乘用车、轻型商用车上最常见的动力布置形式。从实际装车场景来看，这类直列四缸结构广泛用在家用轿车、SUV、小型货运车辆以及部分工程机械的辅助动力单元上，整机长度控制紧凑，横向布置时能给乘员舱留出更多空间，纵向布置时也方便匹配变速箱、传动轴组成整套传动链路。

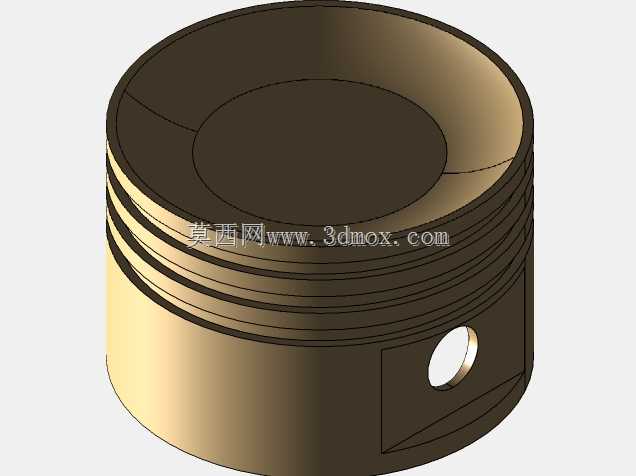

　　做这套结构建模的时候，首先要卡死的就是各缸的相位关系，四缸机的做功间隔对应曲轴转角均匀分布，四个曲柄销的相位错开设定，保证运转时一阶、二阶往复惯性力尽可能相互抵消，减少整机振动。模型里缸体部分做成了剖开式的展示形态，没有保留完整的水冷夹套和外部附件，目的是把内部运动件的配合关系露出来：缸筒内壁和活塞裙部是高精度滑动配合，活塞上预留了环槽位置，实际生产中会装入气环和油环，气环负责密封燃烧室高压燃气，油环则把缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室。

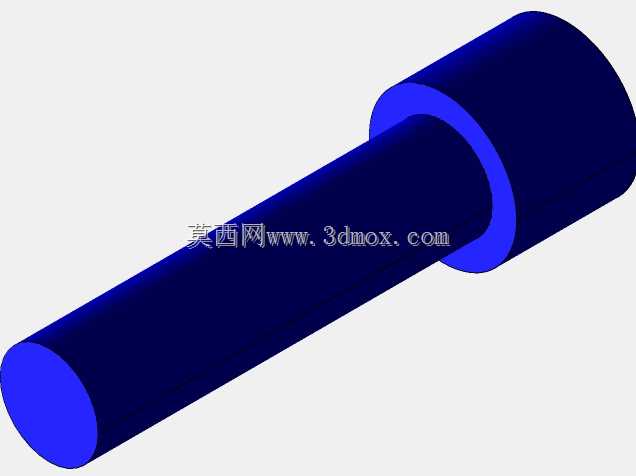

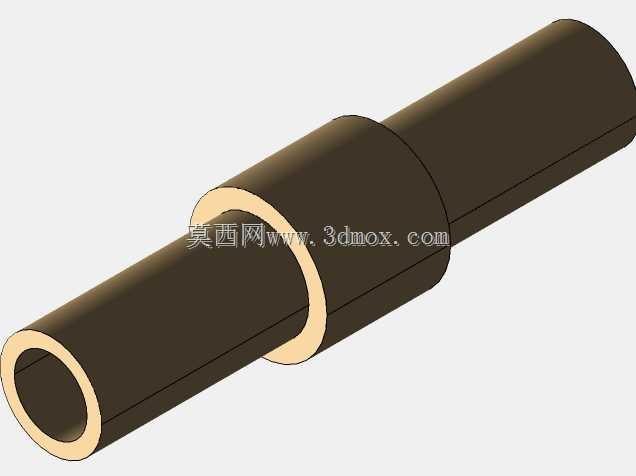

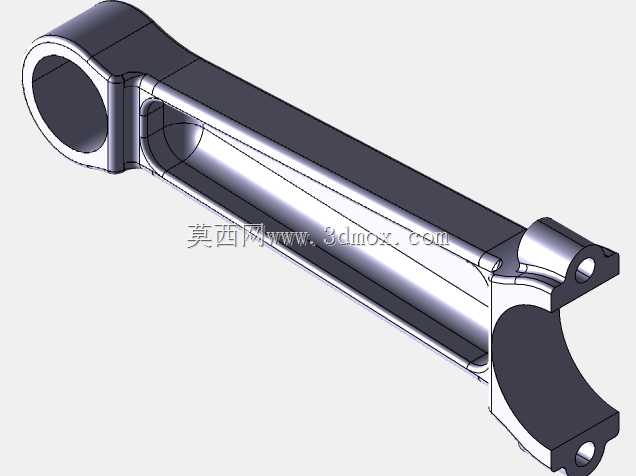

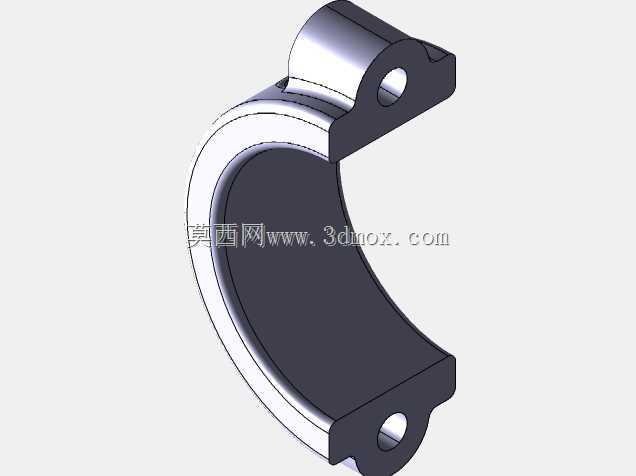

　　连杆部分采用了分体式大头设计，大头孔抱住曲轴的连杆轴颈，装配时连杆盖通过螺栓和杆身锁紧，轴瓦镶嵌在大头和轴颈之间，运转时靠压力润滑油形成油膜，避免金属直接摩擦。连杆小头通过活塞销和活塞内腔连接，活塞销两端用卡簧限位，工作中连杆随活塞上下运动的同时还会绕活塞销小幅摆动，所以建模时要给连杆的摆动轨迹留出足够空间，不能让杆身和缸筒底部、曲轴平衡块发生运动干涉。

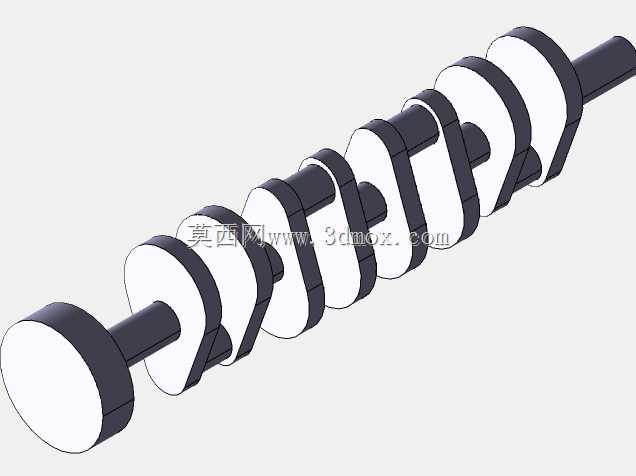

　　曲轴是整套机构的骨架，模型里可以看到主轴颈被缸体主轴承座支撑，连杆轴颈和主轴颈之间用曲柄臂连接，每个曲柄臂上都集成了平衡重，平衡重的质量和偏心位置经过匹配，用来抵消活塞、连杆往复运动产生的惯性力。曲轴前端预留了皮带轮安装轴颈，后端是飞轮连接法兰，飞轮储存做功行程的能量，让曲轴在排气、进气、压缩这些非做功行程里也能保持平稳转速，不会出现转速骤降卡顿。

　　从安装边界来看，直列四缸的缸体沿长度方向依次排列四个缸孔，缸心距是设计初期就锁定的核心尺寸，它既要保证缸筒之间有足够的壁厚容纳冷却水腔，又不能让整机总长度超标，影响整车机舱的布置。缸体底部的主轴承座沿轴向均匀分布，每个轴承座都有螺栓孔用来固定主轴承盖，装配后曲轴的轴向窜动量靠止推片限制，间隙控制在很小的范围内，既不能卡死曲轴转动，也不能让曲轴工作时前后窜动过大。

　　在工程应用里，这类数模常被用来做运动干涉校验：把曲轴设定为旋转驱动，给活塞添加沿缸筒轴线的滑动副，给连杆两端添加旋转副，就能在软件里模拟整机从怠速到额定转速的全行程运动，检查活塞在上止点时会不会碰气门、连杆在最大摆角位置会不会和缸体下沿剐蹭、曲轴平衡块旋转时会不会和机油泵、油底壳发生空间冲突。同时这套结构也常用于教学演示，能让初学者直观理解四冲程发动机进气、压缩、做功、排气四个行程里，活塞位置、曲轴转角、连杆姿态的对应关系，比二维原理图更容易建立空间认知。

　　设计过程中还要兼顾轻量化和刚度，活塞通常采用铝合金材质降低往复质量，减少惯性力负荷；曲轴用锻钢制造保证高强度，平衡重的形状在满足配重需求的前提下尽量做紧凑，减少曲轴转动时的风阻和空间占用。缸体的侧壁、加强筋布局也要结合受力方向设计，做功瞬间燃气压力作用在活塞顶部，力顺着连杆传到曲轴，再通过主轴承座传递给缸体，加强筋要沿着力的传递路径布置，避免缸体在交变载荷下出现变形开裂。
