直列四缸柴油发动机气缸盖总成结构

　　这款直列四缸水冷柴油发动机气缸盖，是内燃机核心承压零部件，整机装配在发动机缸体上方，配合缸垫完成燃烧室密封，同时集成进排气道、冷却水道、润滑油道、气门安装座、喷油器安装孔等核心功能结构，是柴油发动机完成燃油喷射、进气压缩、做功排气全工作循环的关键载体。

　　从实际装机场景来看，这类缸盖多用于中小功率农用拖拉机、轻型载货卡车、小型工程发电机组以及固定动力泵站，在非道路移动机械领域应用十分广泛。整机工作时，缸盖底面直接和高温高压燃气接触，做功冲程中燃烧室内峰值压力可达十余兆帕，瞬时燃气温度超过两千开尔文，同时缸盖内部持续通有循环冷却液，顶面承接气门摇臂、喷油器等外围附件，受力状态包含热应力、螺栓预紧压应力、燃气爆发交变拉应力，工况载荷极为复杂。

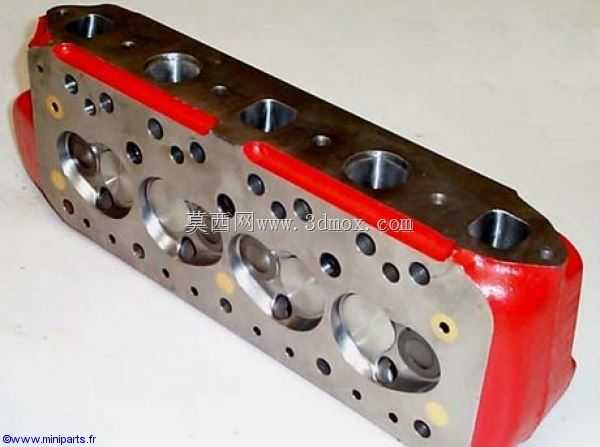

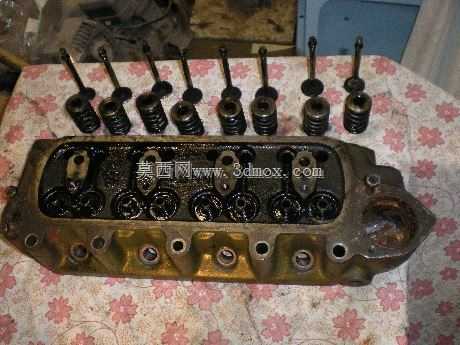

　　结构设计层面，该缸盖采用整体式灰铸铁铸造基体，相比铝合金缸盖，铸铁材质高温强度更高、抗热变形能力更强、成本更低，非常适合农用、工程机械用高负荷柴油机的使用需求。底面沿长度方向依次排布四个独立燃烧室凹坑，对应四个气缸的工作腔，每个燃烧室周边均匀布置进气门、排气门座孔，图中可见的大直径通孔即为气门安装通道，气道在缸盖内部蜿蜒走向，进气道引导经空气滤清器过滤后的新鲜空气进入燃烧室，排气道将燃烧后的高温废气导出至排气歧管。

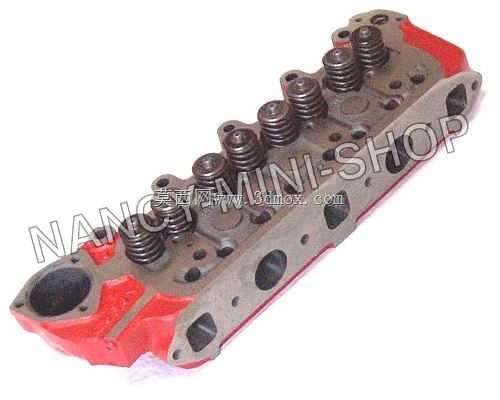

　　缸盖顶面沿长度方向加工有四个大直径通孔，为喷油器安装工位，柴油高压喷油器从顶面垂直插入，底端喷油嘴直接伸入燃烧室凹坑内，保证燃油雾化喷射范围均匀覆盖整个燃烧室空间。缸盖本体上密布的大小通孔分为三类：沿缸盖长度方向两侧排布的通孔为缸盖螺栓过孔，装配时长螺栓从缸盖顶面穿入，直通缸体内部螺纹孔，按照规定扭矩分三次对称拧紧，将缸盖、气缸垫、缸体牢牢压合为一体，保证高压燃气不会从结合面泄漏；零散分布的小直径通孔分为冷却液通道孔与机油通道孔，水道孔和缸体上水孔一一对应，冷却液从缸体经水道孔进入缸盖内部水套，绕着燃烧室、气门座、喷油器套这些高温区域循环流动，把多余热量带走，避免局部过热出现热裂；机油道则将压力润滑油输送到气门摇臂轴、凸轮轴支撑位，为配气机构运动副提供润滑。

　　安装边界方面，该四缸缸盖整体为长条形箱体结构，长度匹配直列四缸缸体的中心距排布，底面平面度有严格加工要求，装配前需配合气缸垫定位销孔完成对位，销孔一般布置在缸盖两端对角位置，避免装配时出现错位。缸盖侧壁红色涂装区域为铸造时的工艺封水面，外露的黄色堵盖为水套工艺堵头，铸造完成后用于封闭砂芯清理通道，长期使用后若出现冷却液渗漏可单独更换堵头。

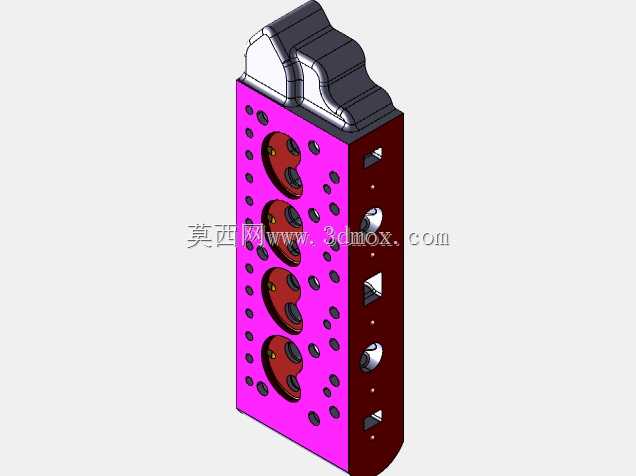

　　建模过程中需要重点还原几处关键配合特征：一是气门座圈的安装沉孔，座圈采用过盈压装方式嵌入缸盖基体，密封锥面角度直接决定气门关闭时的密封性能；二是喷油器衬套的同轴度要求，衬套压入后需保证和喷油器密封面完全贴合，防止高压燃气窜入冷却水道；三是缸盖螺栓孔的沉台深度，需保证螺栓拧紧后端面完全贴合，避免出现附加弯矩。日常检修场景中，缸盖最常见的失效形式为底面热疲劳裂纹、气门座磨损、水道堵头锈蚀渗漏，三维结构建模时完整保留所有流道、孔系特征，能够为后续缸盖加工工艺编制、密封垫片选型、故障拆解仿真提供精准的数模支撑，也可作为内燃机原理教学、柴油机维修实训的可视化演示载体。
