卧式轴装减速电机一体化传动装置

　　这套一体化卧式减速传动单元，在车间输送线、小型搅拌工位、包装辅机以及汽修工装的动力端都十分常见，它把异步驱动电机和齿轮减速箱体做成同轴偏置的整体结构，省去了现场单独选配电机、联轴器、减速箱再逐一对中的装配环节，设备出厂前内部齿轮啮合、轴承游隙、润滑密封都已经完成调校，现场只需要固定机体、接入动力线即可投入使用，大幅缩短了产线改造的安装周期。

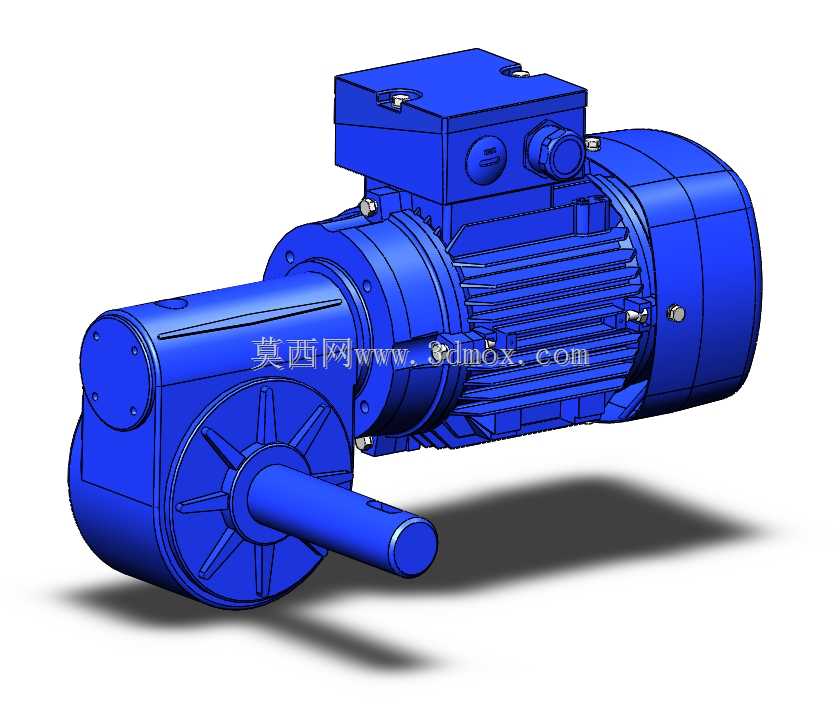

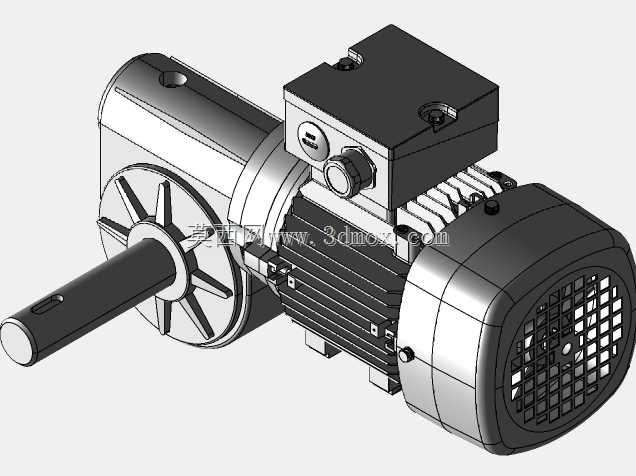

　　从结构布局来看，装置右端为带散热筋的电动机段，外壳沿轴向布置多道环形散热翅片，电机运行时定子产生的热量通过机壳筋条与空气对流散出，即便在连续三班制的低速重载工况下，也能把绕组温升控制在绝缘等级允许范围内；电机顶部集成接线腔体，接线盒采用凸起方盒造型，内置端子排与进线密封结构，现场布线时电缆从格兰头接入，既避免粉尘进入接线腔，也能防止冲洗工位的水汽侵入造成端子短路。电机侧端盖预留吊环螺钉孔，整机吊装转运时可以直接旋入吊环起吊，不需要额外捆绑吊带，避免磕碰散热筋或者输出轴面。

　　中部为齿轮减速传动段，箱体采用铸铁式厚重轮廓，内部容纳多级齿轮减速副，把电机端的高转速低扭矩输入，转化为输出端的低转速大扭矩动力。和普通直连电机相比，减速段的存在让输出轴转速可以降到每分钟几十转甚至十几转，完全匹配输送滚筒、小型卷扬机构、转盘工装的低速运行需求，不需要额外加装链轮减速，也避免了电机长期低频运转带来的散热不足问题。箱体侧面设置油位观察与注油位置，运维人员定期检查齿轮油液位、按周期更换润滑脂即可，日常维护点非常集中。

　　左端为轴装式输出结构，输出轴沿水平方向伸出，轴端加工标准配合轴颈与键槽，现场安装时从动设备的轮毂可以直接套在输出轴上，通过平键传递扭矩，轴端挡板锁紧后就能实现无间隙传动；这种轴装布置不需要额外布置弹性联轴器，既减少了传动链的累计误差，也节省了轴向安装空间。输出轴旁的箱体端盖采用放射状加强筋造型，既提升了端盖的刚性，承受输出端径向载荷时不会出现端盖变形，也增大了箱体外表面积，辅助减速箱内部齿轮油散热。

　　做整机布局设计时，首先要锁定输出轴的中心高，这个尺寸直接决定了从动设备的安装基准高度，一旦中心高偏差过大，现场配套的机架、链轮、滚筒座都要重新配焊；其次要预留机体周边的操作边界：接线盒上方要留出足够开盖接线的空间，不能紧贴设备护罩，电机尾部要留出散热通风的间隙，不能被柜体封死，否则冷却风无法流通会导致电机过热；输出轴侧要预留装拆轮毂的操作距离，方便后期检修时把从动轮从轴上拔出，不需要整体拆解减速箱。

　　建模过程中需要重点还原几处配合细节：散热筋的厚度与间距要和实际铸件一致，筋条根部做圆角过渡，避免应力集中；接线盒和电机机壳的结合面要做出止口与密封垫的装配间隙，体现真实的密封结构；输出轴的键槽、轴端螺纹孔、各端盖的连接螺栓位置都要按工程实际排布，螺栓头部留出扳手拧动的空间，不能出现螺栓和相邻筋条干涉、扳手无法就位的问题。箱体上的吊环、油塞、通气帽这些小附件也不能省略，这些结构直接决定了现场吊装、注油、运行时箱体内外气压平衡的实际功能。

　　在选型匹配阶段，要结合负载的转速、扭矩、径向受力来确认减速比和机座号，轴装输出结构可以承受一定的径向载荷，但如果从动侧皮带拉力过大，仍需要额外增加支撑轴承，避免输出轴承受过大弯矩导致油封偏磨漏油。整机的安装脚位采用一体化箱体底座，地脚螺栓孔的位置公差要在建模时同步校核，保证现场安装时螺栓可以顺利穿入预埋孔，不需要现场扩孔调整。
