卧式风冷三相异步驱动电动机结构

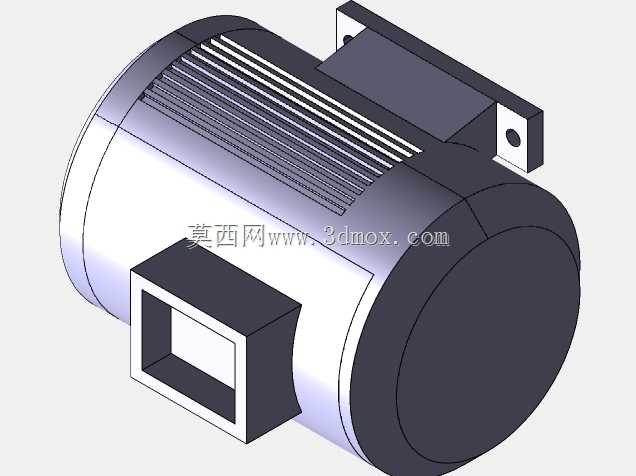

　　该模型呈现的是一台卧式布置的风冷电动机主体结构，适用于中小型工业设备的旋转动力输出场景。从整机外观看，圆柱形机座沿轴向延伸，外壳布置有多条平行散热筋，能够在电机运行时扩大与空气的接触面积，配合端部风罩形成的气流通道，将定子绕组和铁芯产生的热量持续带走。此类结构常见于输送带、泵组、风机、小型机床以及自动化生产线中的驱动单元，安装方式以底脚固定为主，机座上方的安装板和支耳可用于匹配设备机架、防护罩或辅助支承。

　　建模时需要重点处理机座、端盖、接线盒、底脚和散热筋之间的装配关系。机座外圆并非单纯光面圆柱，散热筋沿轴向均匀分布，筋条高度、间距和端部过渡会直接影响外观真实性与后续工程图表达。前端盖和后端盖分别承担轴承定位、转子支承和防护作用，端盖与机座之间通常采用止口配合，因此三维结构中应保留同轴定位关系，避免只做外观贴合。输出轴侧的端盖中心区域需要体现轴承室、轴伸和密封边界，非轴伸端则通过风罩封闭，内部可预留风扇安装空间。

　　接线盒位于机座侧下方，盒体采用近似矩形的凸出结构，盒口带有法兰边和安装孔。实际设计中，接线盒不仅要容纳电源进线端子，还需考虑电缆密封、盒盖紧固以及检修空间，因此其位置不能与底脚螺栓、设备机架或周边管路发生干涉。模型中接线盒朝向机座斜下方布置，便于线缆从设备侧面接入，也能减少顶部积尘和液体沿进线位置渗入的风险。对于选型人员而言，接线盒方向是经常需要核对的安装边界，同一电机在不同设备上可能需要旋转机座或调整接线盒朝向，以适应走线方向。

　　上部安装支架与机座形成刚性连接，板件上开有固定孔，可用于将电机附属元件、传感器支架或防护件固定在机体上。底脚部分承担整机载荷，螺栓孔间距、底脚厚度和孔边距离是安装校核的关键尺寸。进行设备布局时，不能只按电机外径预留空间，还需考虑轴伸长度、联轴器安装长度、接线盒开盖距离、风罩端部散热空间以及底脚紧固件操作空间。若电机与泵或减速器直联，还应校核轴高一致性，保证两端轴中心线在同一水平面上，防止联轴器产生附加弯矩。

　　从功能逻辑看，电动机的核心任务是将电能转换为旋转机械能，定子固定在机座内部，转子通过两端轴承支承，轴伸端将扭矩传递给负载。外壳散热筋、端盖、风罩和接线盒虽然属于外部可见部件，但都与维护、防护和热管理密切相关。散热筋方向顺着电机轴线布置，有利于风扇驱动空气沿机座表面流动；端盖外形采用圆弧过渡，既减少应力集中，也便于铸造和涂装；风罩端部形成较大圆形封闭面，可保护内部风扇并引导气流。

　　在三维建模过程中，可先建立电机轴线作为基准，再以轴高、机座外径、总长和底脚孔距搭建主体骨架。机座圆柱与散热筋适合通过阵列方式生成，随后叠加接线盒、安装板、端盖和风罩等特征。装配结构应注意零件之间的层级关系：端盖与机座同轴，底脚与机座底面贴合，接线盒盒体与机座侧壁贴合，支架板件保持孔位可加工。若用于设备总装，还应在轴伸端预留联轴器、键、挡圈或带轮的位置，并在电机周围留出拆装通道。

　　该结构对工程设计的价值在于，它不仅展示了电机外观，也完整体现了动力部件在设备集成中的边界条件。设计人员可据此校核机架安装面、传动件连接、线缆走向和维护空间；工艺人员可根据底脚孔位和外形尺寸安排装配顺序；建模人员则可通过散热筋阵列、止口配合、端盖同轴和接线盒开孔等细节，提高模型在机械场景中的可用性。
