相机远程电磁触发装置结构设计

　　这套远程触发装置的结构方案，核心围绕远距离操控相机快门完成拍摄这一实际需求展开，在野外生态摄影、延时摄影、高危场景拍摄、微距静物拍摄等场景中，操作人员无需靠近相机机身，即可在远端完成快门触发，既避免人体靠近对拍摄对象造成惊扰，也能规避近距离拍摄时的环境风险，同时减少手动按动快门带来的机身抖动，保障长曝光、微距拍摄的成像清晰度。

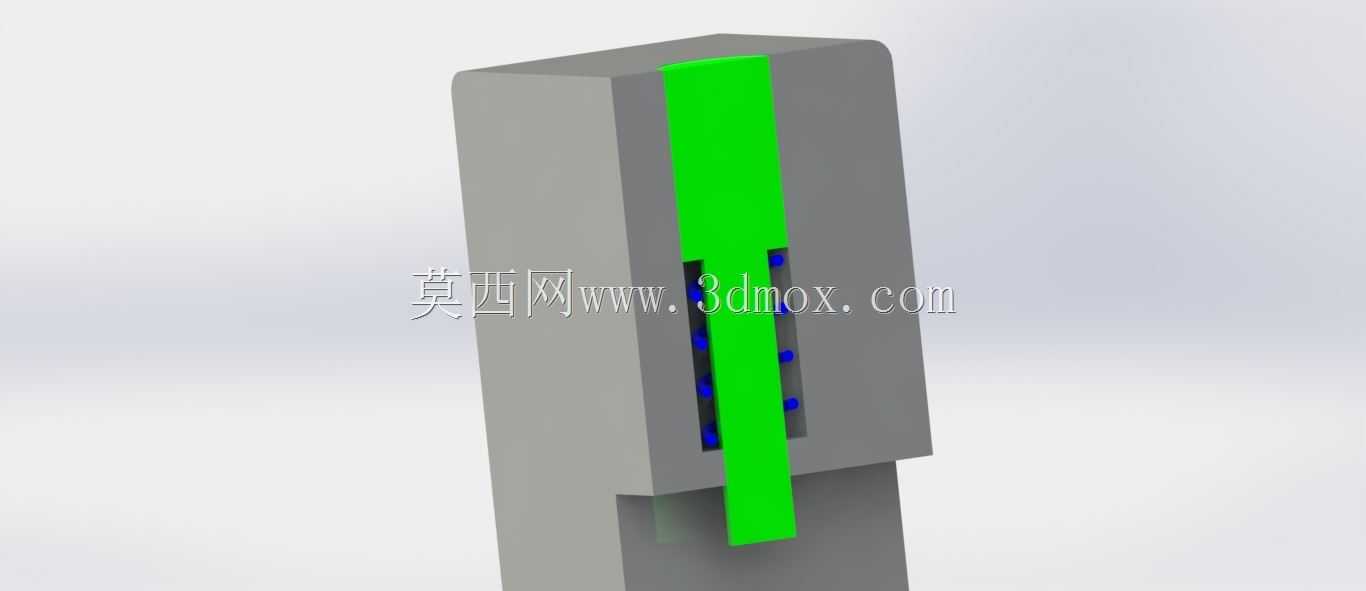

　　装置的功能实现依托电磁吸合原理，整套执行单元分为两个核心构件：其一为电磁线圈组件，也就是渲染示意中的黑色立方体部分，线圈骨架采用绝缘工程塑料注塑成型，骨架线槽内按设计匝数绕制漆包电磁线，线圈外部包裹屏蔽壳体，既避免电磁信号外泄干扰周边电子设备，也能约束磁感线走向，提升通电时的电磁吸力效率；其二为可动金属轴，即渲染图中标注的绿色部分，金属轴采用导磁性能优异的铁基材质加工，轴体表面做防锈镀层处理，轴段与线圈骨架的导向孔采用间隙配合，保障轴体往复动作时无卡滞。

　　从动作逻辑来看，常态下金属轴在复位弹力作用下保持伸出位置，与相机快门触发拨杆保持设定间距；当远端控制信号送达线圈供电回路后，线圈通电产生定向磁场，对导磁金属轴产生轴向磁吸力，克服复位弹力拉动金属轴沿导向方向直线位移，轴体端部直接或通过传动拨片按压相机快门按键，完成拍摄触发动作；供电切断后磁场消失，金属轴在复位弹簧作用下回归初始位置，等待下一次触发指令。

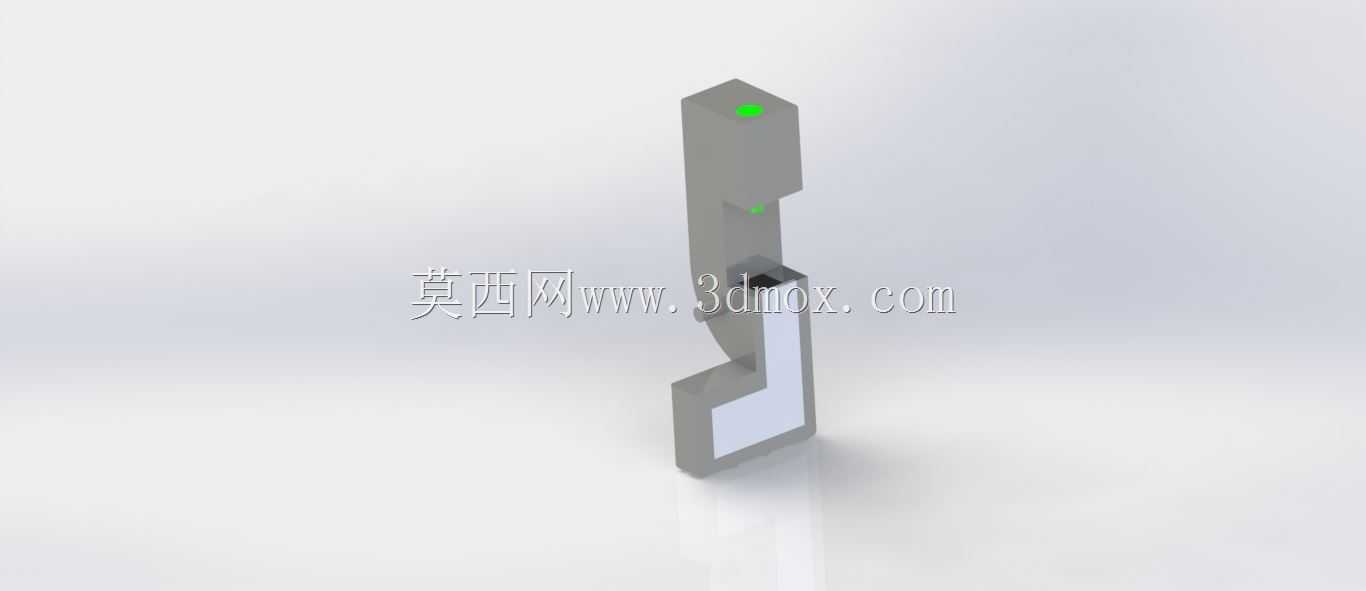

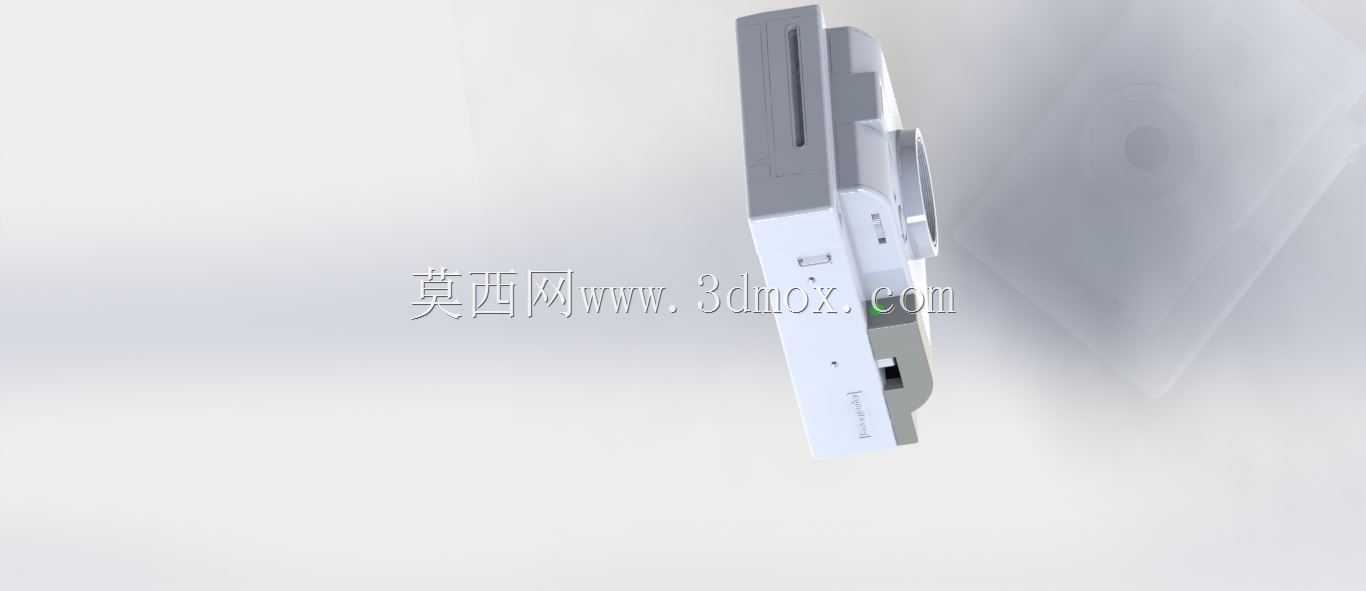

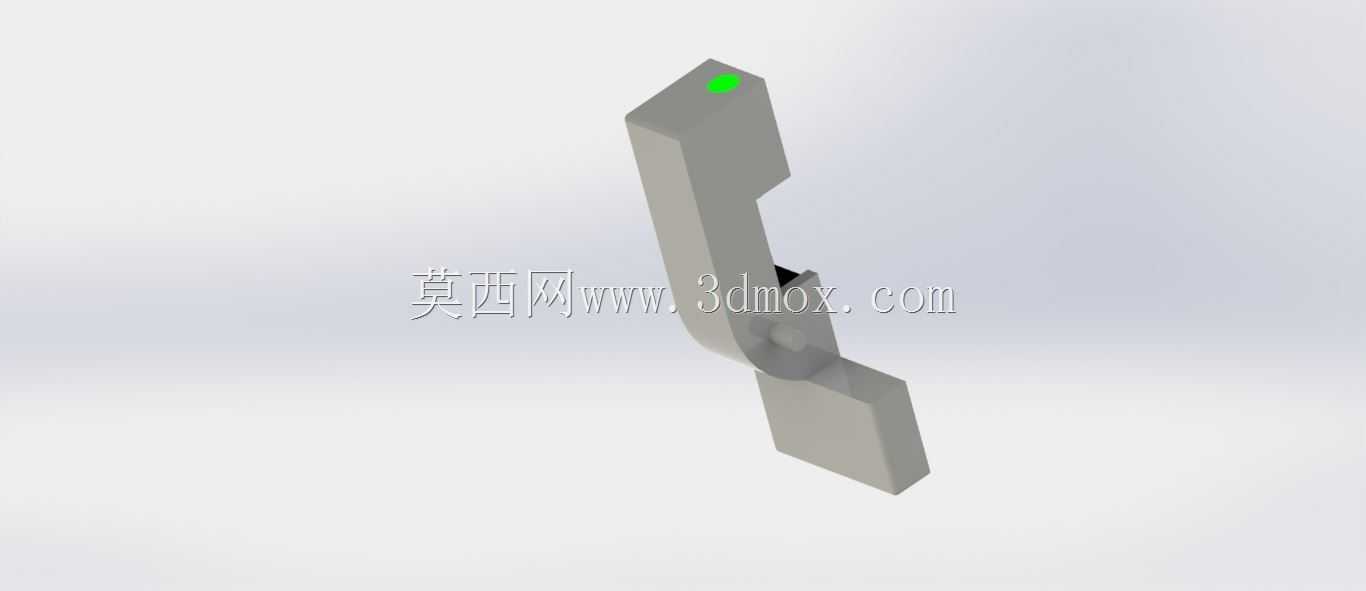

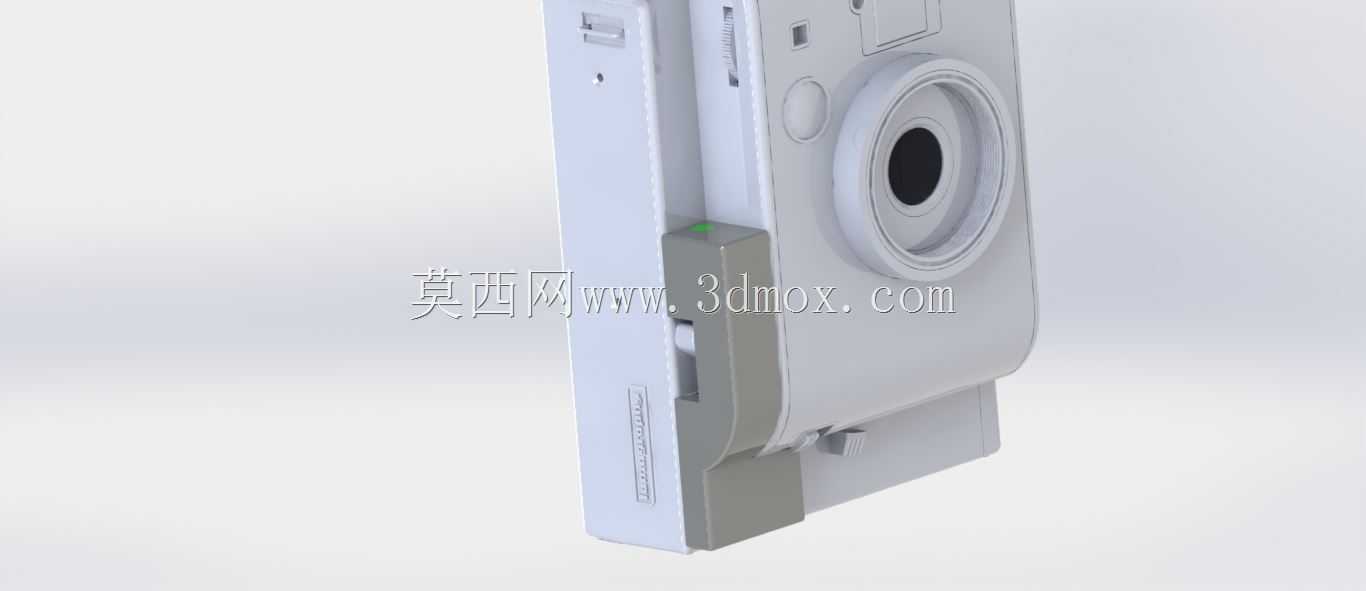

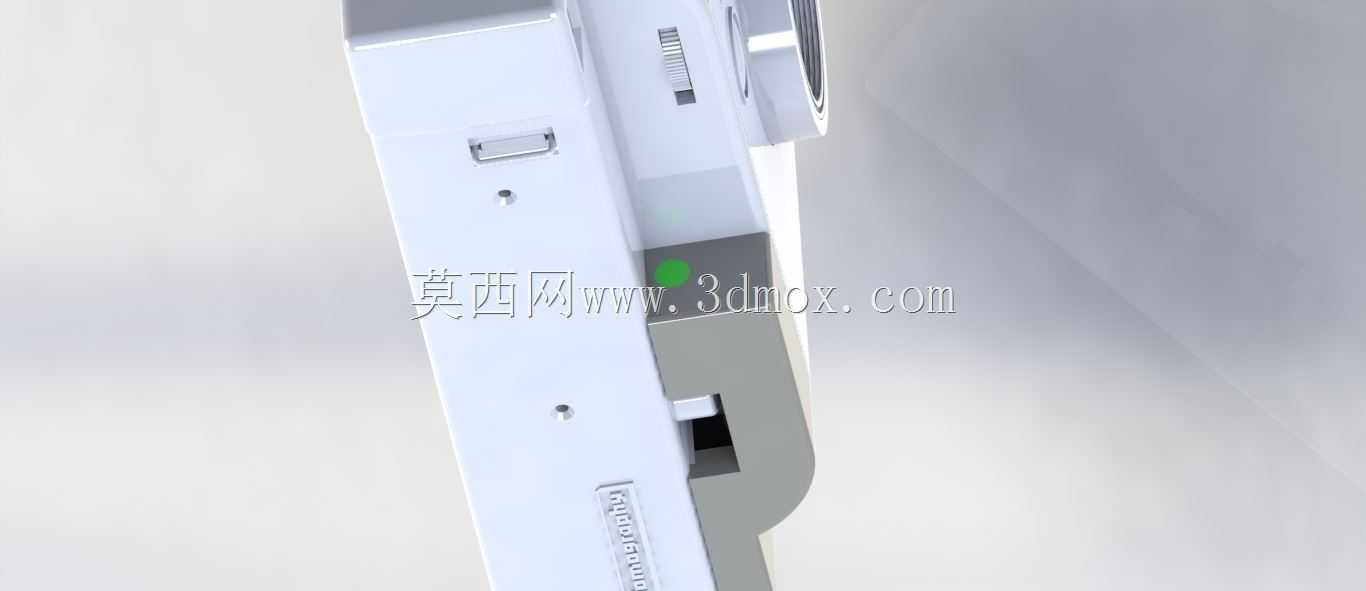

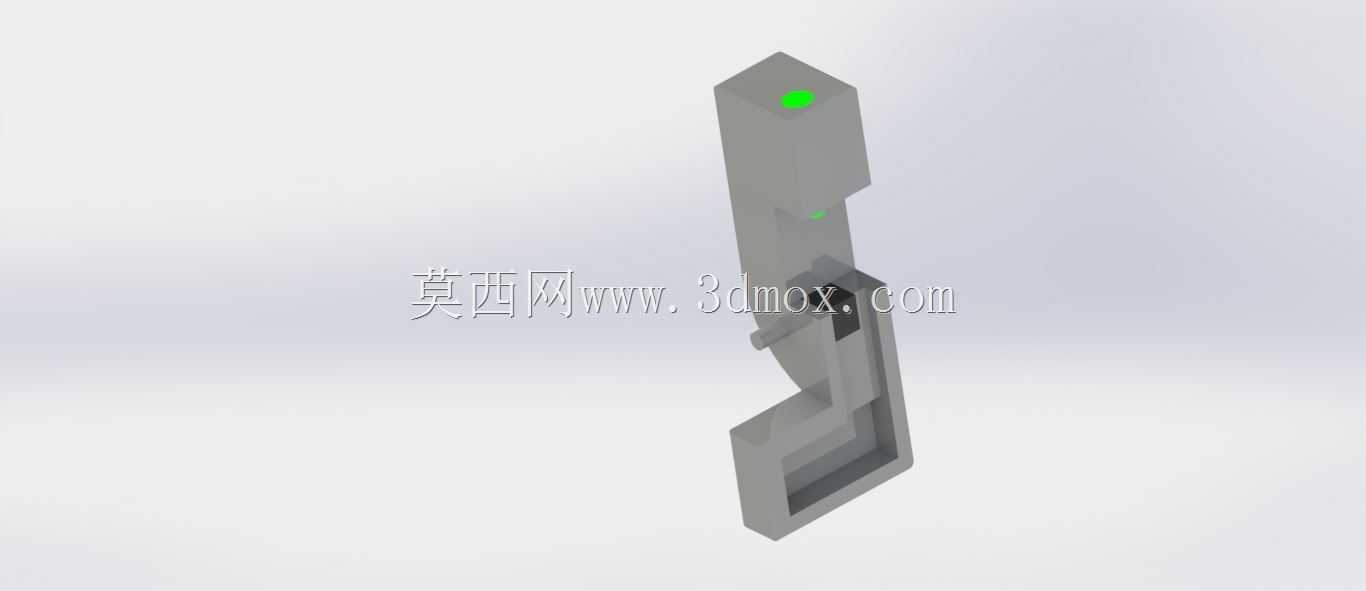

　　结构设计阶段首先划定了安装边界，整套触发装置的主体壳体采用轻量化硬质塑料制作，外形贴合相机热靴旁的安装位，预留标准1/4英寸螺孔，可直接固定在相机三脚架快装板上，也可通过卡扣挂靠在相机机身侧部，整体外轮廓尺寸控制在小型附件范畴，不会额外增加过多挂载重量，也不会遮挡相机镜头、取景器与机身操作按键。线圈组件的安装槽位做了定位凸筋设计，线圈放入后通过卡扣与少量粘接固定，避免长期往复动作出现线圈移位；金属轴的导向孔两端设置耐磨衬套，降低轴体反复滑动带来的磨损，延长机构使用寿命。

　　设计过程中同步考量了不同相机的适配性，金属轴的伸出行程预留了调节余量，端部的触发压头采用软质橡胶材质，既可以适配不同机身快门按键的按压行程，也避免硬质金属刮花相机机身表面。装置内部预留了信号接收模块的安装空间，可适配有线遥控连线与无线信号接收两种控制方案，布线槽沿壳体内部边角布置，避免走线干涉金属轴的运动路径。壳体拼接处采用止口配合，减少户外使用时灰尘、潮气进入内部机构的概率，线圈接线端做绝缘封胶处理，杜绝野外温差变化带来的结露短路风险。

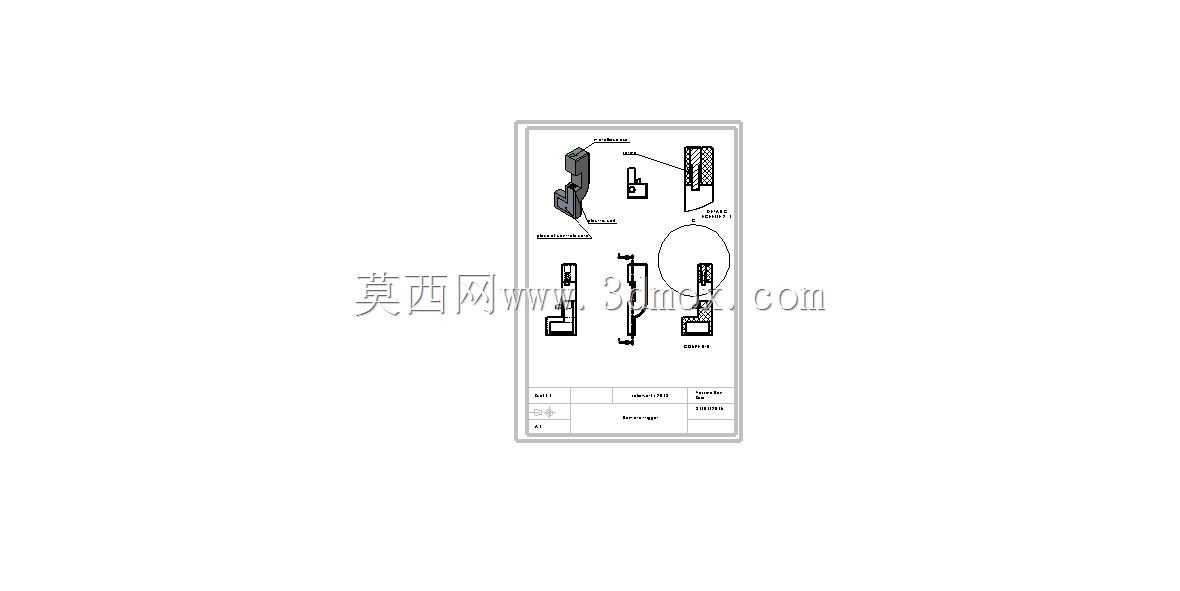

　　从结构验证的角度，三维建模阶段完整还原了线圈骨架、绕线空间、金属轴配合段、复位弹簧、壳体卡扣、安装螺孔所有细节，装配过程中已核查所有运动部件的干涉情况：金属轴全行程移动时与线圈骨架、壳体、触发压头均无碰撞，复位弹簧的压缩量处于材料弹性线性区间，不会出现长期使用后弹簧弹力衰减的问题。安装面的平面度按附件安装要求做了管控，固定在快装板上后不会出现晃动偏移，触发压头的作用点正对相机快门按键中心，按压力度与行程匹配相机快门的两段式触发逻辑，可顺利完成对焦与拍摄动作。
