带可逆锁止螺钉的旋转挤水拖把结构

　　这套结构围绕日常清洁作业中拖把拧干费力、握持打滑、脱水行程不稳定等实际问题展开，把旋转挤水动作和可逆螺钉的锁止特性结合在一起，形成一套可反复操作的手动脱水机构。现场使用时，清洁人员不需要额外配置电动脱水桶，也不用双手直接接触潮湿拖布，只需沿拖把杆轴向拉动把手，内部传动件便会带动拖把头相对旋转，使纤维束在收拢状态下被扭转，水分沿螺旋方向挤出。该方式适合物业保洁、商超通道、食堂地面、学校走廊以及家庭大面积湿拖场景，尤其在冬季或污水不便回收的区域，能够减少弯腰拧水动作，降低手部接触污水和清洁剂的概率。

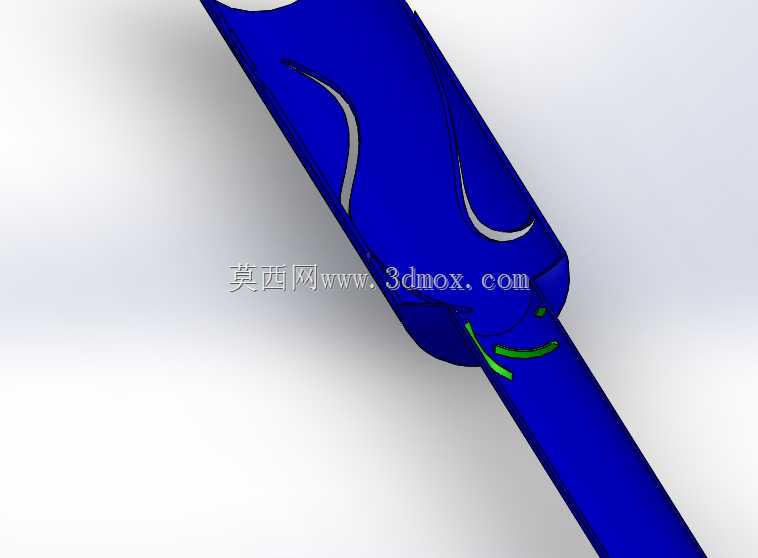

　　从机构组成看，模型重点表达了杆体、把手、传动连接段、可逆螺钉、旋转头以及拖布夹持部位之间的配合关系。可逆螺钉并不是普通紧固件，而是承担运动转换和位置保持的作用：拉动把手时，螺旋副把直线位移转化为端部回转运动；松开或反向动作时，螺钉的牙型和配合件能够限制非预期反转，避免拖布在扭紧后迅速回弹。这样的细节直接影响操作手感，若螺旋升角、配合间隙和摩擦面处理不当，容易出现卡滞、回程松脱或锁止无力。建模时需要把牙型轮廓、导向段、端部限位和装配间隙表达清楚，不能只画出外观杆件，否则后续打样时很难判断运动干涉位置。

　　设计思路上，杆体采用细长传力路径，把手位置靠近操作人员自然握持区，拉动力方向与拖把杆轴线基本重合，减少侧向弯矩。旋转头位于杆体下端，既要传递扭矩，又要容纳拖布夹持和更换结构，因此端部通常设置径向限位面和轴向承托面。拖布在受扭时会产生收缩力，纤维束越湿、缠绕越紧，反扭矩越明显；可逆螺钉所在位置需要承受反复拉压和扭转复合载荷，配合段不能过短。若用于商用高频清洁，还应考虑螺钉表面耐磨、杆体连接防松以及塑料件长期受力后的蠕变问题。

　　外形与安装边界方面，拖把整体为长杆式结构，上部把手区域需要保留足够的手掌握持长度，拉动行程应与成年人手臂操作范围匹配，行程过短会导致脱水角度不足，行程过长则会让使用者上臂抬升过多。下端旋转头的外径不能明显大于拖布收拢直径，否则在桌椅腿、设备底座和墙角附近清洁时容易磕碰。拖布夹持部位应留出更换边界，纤维件磨损后可快速拆装，而固定螺钉和旋转件不应突出到拖布工作面外侧，以免刮擦地板。三维装配校核时，要重点检查把手拉到极限位置时内部螺套是否完全进入有效啮合区，回程时端部是否存在脱离导向段的风险，以及拖布扭转后外径增大是否会与杆体下端护套发生摩擦。

　　在实际工程转化中，该结构可按承载等级选择不同材料。杆体可采用轻质金属管或增强塑料管，螺旋传动副宜选用耐磨、摩擦系数稳定的材料组合，夹持件则需要兼顾韧性和耐腐蚀性，因为长期接触水、清洁剂和泥沙会加速磨损。模型把可逆螺钉作为功能核心呈现，便于结构设计者进一步分析螺旋角、导程、锁止条件和手部操作力之间的关系，也为清洁器具的样机验证、零件拆分和维护更换提供了直观依据。
