通讯设备卡扣式固定支架结构设计

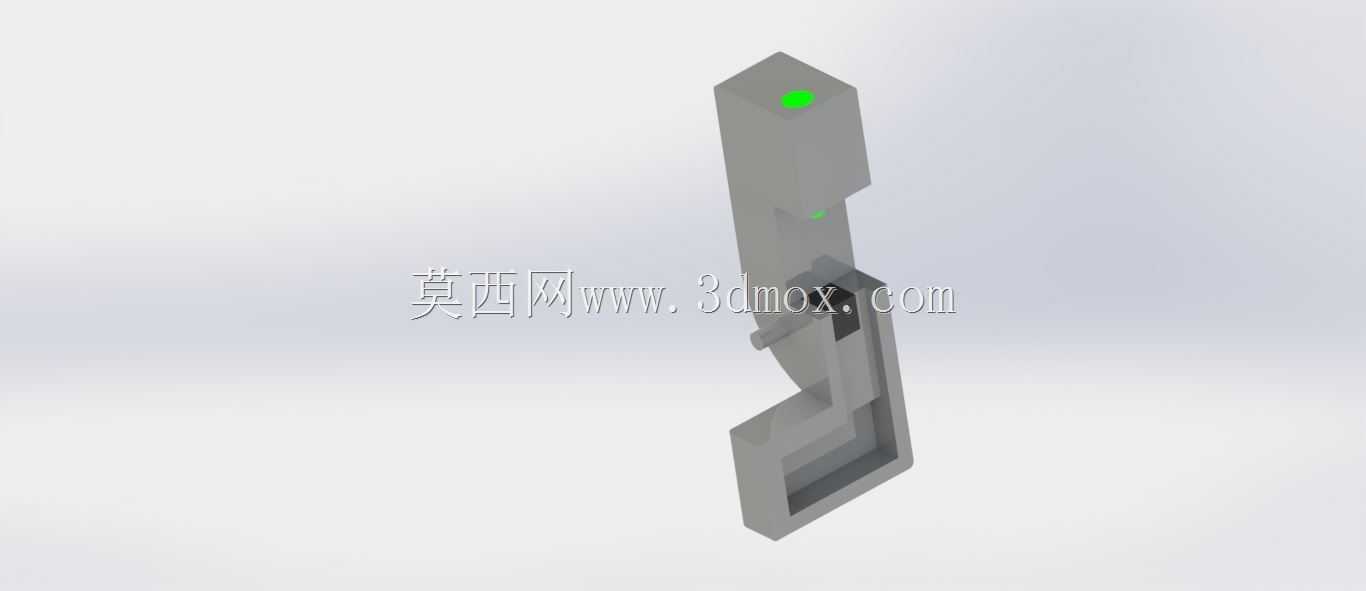

　　该结构件属于通讯终端配套的夹持固定类零部件，整体采用弯折式悬臂布局，主体为长条形竖直安装段搭配下端开口式U型夹持槽，中段设置侧向定位凸台与内嵌卡位结构，顶端预留两个绿色标识的装配定位点位，整体轮廓无复杂曲面，全部采用等壁厚实体拉伸与切除特征成型，适配常规注塑或钣金折弯加工工艺。在实际通讯布设场景中，这类支架主要用于小型通讯终端、路由模块或者信号转接部件的快速挂载固定，既可以通过上端的安装孔位锁附在机柜内壁、设备机架立面，也可以依靠下端的U型槽直接卡卡在标准导轨或者设备边框上，无需额外加工定制安装孔，在弱电井机柜、通讯基站室内分布系统、桌面通讯测试工位都能适配。从功能设计逻辑来看，长竖直段的作用是拉开夹持端与安装面的间距，

　　避让通讯终端背面凸出的接口、散热鳍片或者接线端子，避免安装后线缆被挤压弯折；中段侧向伸出的小凸台是预定位结构，装配时先将凸台卡入机架的预留缺口，再锁紧紧固件，单人操作时不需要手扶支架就能对准孔位，大幅降低高空或者狭小机柜内的装配难度。下端U型夹持槽的开口宽度按照常用通讯设备的边框厚度做了公差匹配，槽内壁预留了细微的倒扣余量，卡入后依靠材料自身弹性产生预紧力，即使设备运行产生轻微振动也不会出现松脱滑落，槽体底部的镂空区域一方面是减轻整体重量，另一方面可以让穿过槽位的通讯线缆从镂空处走线，避免线缆在支架底部堆积弯折。外形尺寸方面，整体竖直高度远大于横向宽度，属于窄长型安装件，安装边界仅需要在固定面预留窄条型区域，

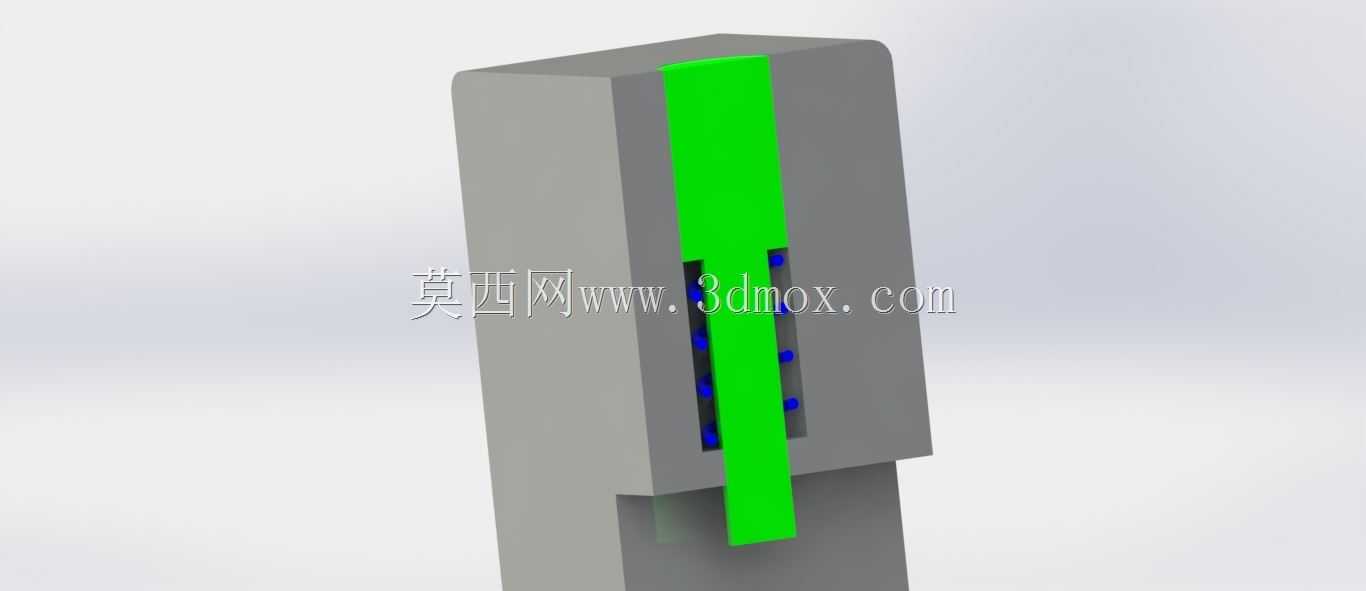

　　不会占用机柜内过多的面板空间，多个支架并排布设时也不会出现互相干涉的情况；侧向凸台的伸出长度控制在很小的范围，不会触碰相邻安装的其他通讯模块。建模过程中所有折弯过渡位置都做了圆角处理，避免应力集中，若采用塑料注塑成型，圆角可以降低注塑时熔体流动的阻力，减少填充缺料的缺陷；若采用钣金折弯加工，圆角可以避免折弯处出现裂纹，提升零件整体结构强度。顶端的两个定位点分别对应主锁附孔和辅助定位孔，主孔采用间隙配合设计，允许装配时存在小范围的位置公差，辅助孔用于装入防转定位销，避免支架长期受力后围绕主螺丝发生转动。中段内嵌的卡位结构用于匹配通讯终端背面的卡槽，终端挂载时直接从上往下滑入卡位，就能完成终端的初步固定，

　　后续需要拆卸维护时直接向上抬起即可取出，不需要反复拧动多颗固定螺丝，非常适合通讯设备需要频繁调试、更换SIM卡或者检修接口的使用场景。结构的壁厚全程保持均匀，没有出现局部壁厚突变的位置，注塑生产时不会因为冷却速度不一致产生表面缩痕，钣金加工时也不会因为板厚差异需要更换不同规格的原料。整个零件没有设置多余的装饰特征，所有结构面都服务于安装、定位、夹持、避让的实际功能，外露的棱边都做了小倒角处理，装配人员在机柜内徒手操作时不会被锐边划伤。在通讯组网的实际部署里，这类小支架往往是批量使用的耗材类结构件，统一的安装孔位和夹持尺寸可以兼容多代不同型号的终端设备，老旧设备更换时不需要重新在机架上钻孔，直接沿用原有支架就能完成新设备的挂载，大幅降低通讯线路升级改造的施工工作量。
