汽车通风盘式制动器制动盘结构

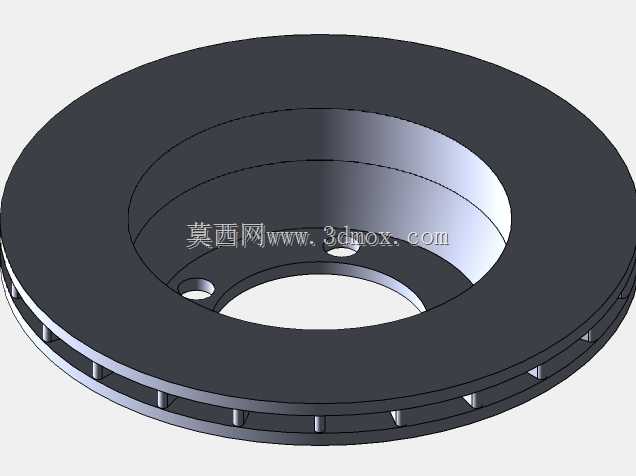

　　盘式制动部件在乘用车辆、轻型商用车辆的行走系统中承担减速、驻车辅助与紧急制动的核心功能，这款通风式制动盘的三维结构围绕摩擦制动、热量散出、安装定位三个核心需求展开。制动盘整体为回转类盘形构件，外圈为环形摩擦工作面，两片摩擦环面之间设置周向均匀分布的径向散热肋条，肋条将两盘面连接为整体，相邻肋条之间形成贯通的通风流道，车辆行驶时气流从盘体内圈进入、沿径向向外甩出，带走制动过程中摩擦片与盘面摩擦产生的大量热量，避免长时间制动后盘面温度过高引发摩擦系数衰减、热变形甚至制动抖动。

　　从安装边界来看，盘体中心设置同轴的安装轮毂座，座面加工有沿圆周均布的螺栓过孔，用于和车轮轮毂、转向节的安装法兰对位装配，中心通孔与轮毂轴头形成间隙配合，保证制动盘旋转时的同轴度，避免转动过程中出现端面跳动。摩擦工作面的外径、厚度尺寸需要匹配对应车型的轮辋内部空间、制动卡钳的跨距以及摩擦片的有效接触面积：盘径越大，制动时摩擦作用力的力臂越长，相同夹紧力下可获得更大的制动扭矩，但同时需要预留轮辋内部的避让间隙，不能和轮辐、卡钳壳体发生运动干涉。

　　结构设计过程中首先要确定摩擦环面的有效工作宽度，该尺寸需要和配对的制动摩擦片宽度完全适配，保证摩擦片在全行程施压时，接触区域完全落在摩擦环面上，不会出现局部偏磨、片体边缘压空的问题。通风肋条的数量、截面形状与倾斜角度经过散热效率与结构刚度的平衡：直肋结构加工成型简单，风阻较小，适合常规城市道路行驶的车型；带倾斜角度的肋条可在旋转时主动泵动空气，提升低速工况下的通风量，但会小幅增加旋转风阻。肋条同时承担支撑两侧摩擦环面的作用，可降低制动盘在夹紧力作用下的轴向变形量，避免制动踏板出现虚位、方向盘抖动的问题。

　　实际装车使用场景中，制动盘随车轮同步旋转，制动卡钳的活塞推动两侧摩擦片从盘面两侧夹紧制动盘，通过摩擦力将车辆的动能转化为热能散出。频繁制动工况下，通风腔的流道设计可快速将热量导出，减少盘面出现热斑、热裂纹的概率，延长部件的使用寿命。建模过程中需要重点保证所有回转特征的同轴度，螺栓孔的位置度、散热肋条的周向均匀度都需要符合装配要求，同时要预留出摩擦片磨损后盘面的打磨余量，以及制动盘正常磨损的厚度更换阈值，方便后续整车装配校验、制动系统匹配计算与结构优化工作。
