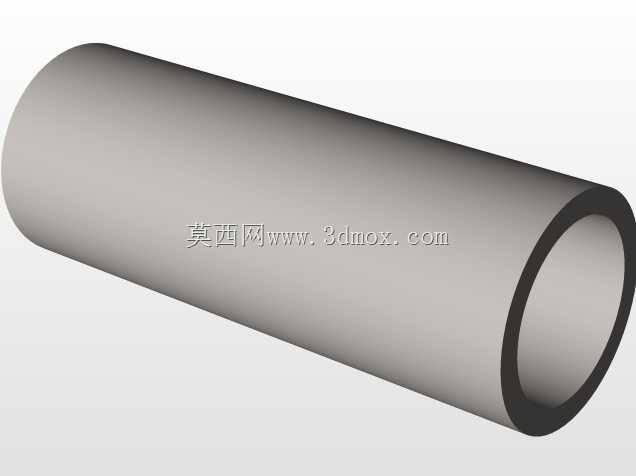

汽车发动机空心直筒管路构件

　　在整车动力总成的管路布局里，这类等壁厚空心直筒构件承担着介质输送、结构支撑与装配定位的多重作用，建模时首先要把两端开口的同轴度、管壁厚度的均匀性作为核心控制项，避免后续装配出现对接错位、局部应力集中的问题。从实际装车场景来看，这类圆筒件既可以作为冷却系统的导流直管，串联水泵与散热器接口，也可在进气支路里充当短接过渡段，衔接不同管径的橡胶软管与金属硬管，部分布置在发动机外围防护区域的同构型管件，还能作为线束防护套管，把多组传感器线束收纳在筒腔内部，隔绝机舱内的高温辐射与油污飞溅。

　　做三维结构设计时，最先敲定的是内外圆柱面的同轴基准：以筒体中心轴线作为全局装配基准，两端端面严格垂直于轴线，端面预留的装配余量要和对接卡箍、密封胶圈的压缩量匹配，管壁厚度沿轴向全程保持一致，不做局部加厚或减薄处理，保证流体在筒内通行时截面面积恒定，不会出现局部节流导致的压损突增。外形边界上，筒体为连续光滑的直圆柱形态，外圆面无凸起法兰、无侧接支管，整体轮廓规整，在发动机舱有限的布置空间里，横向或纵向排布都不会和周边的缸体、发电机、皮带轮发生运动干涉，安装时仅需对准两端对接接口，沿轴线推入即可完成初步定位，再配合卡箍锁紧就能实现密封固定。

　　从功能特性角度拆解，空心贯通的内腔让介质可以沿直线顺畅通行，相较于弯折管路，直筒结构的流道阻力更小，冷却液循环、进气导流的过程中不会出现流向突变带来的紊流，金属材质的筒壁具备足够的刚性，在机舱持续振动的工况下不会发生管壁颤振、形变塌陷，内外圆柱面的光滑表面也减少了杂质附着的概率，长期使用后内腔积垢、油污残留的风险更低。设计过程中不需要额外加工复杂的安装支座，依靠两端对接件的夹持力就能完成固定，零件自身的加工工艺也十分成熟，选用无缝管材切割后再对两端端面做倒角处理，去除锐边毛刺，既方便装配时引导对接件插入，也能避免安装过程中割伤密封胶圈。

　　在建模校验阶段，要重点核查筒体的最小壁厚是否满足承压要求：冷却管路工况下管内带有一定压力，均匀的壁厚可以让环向应力均匀分布在整个筒壁上，不会出现局部应力超限的破裂风险；作为防护套管使用时，筒体内径要比穿过的线束总成外径留出足够间隙，方便线束穿装，同时避免车辆运行中线束外皮和筒壁长期摩擦破损。这类构件虽然结构形态简单，却是动力总成管路系统里不可或缺的基础零件，尺寸链的微小偏差都会直接影响整条管路的密封可靠性，建模时把中心轴线、内外径、总长三个核心参数完全约束，后续衍生不同长度、不同管径的同系列管件时，只需要调整参数就能快速生成适配不同机型的变体，大幅提升管路系统的设计迭代效率。
