斜架式滚筒光整抛光设备结构

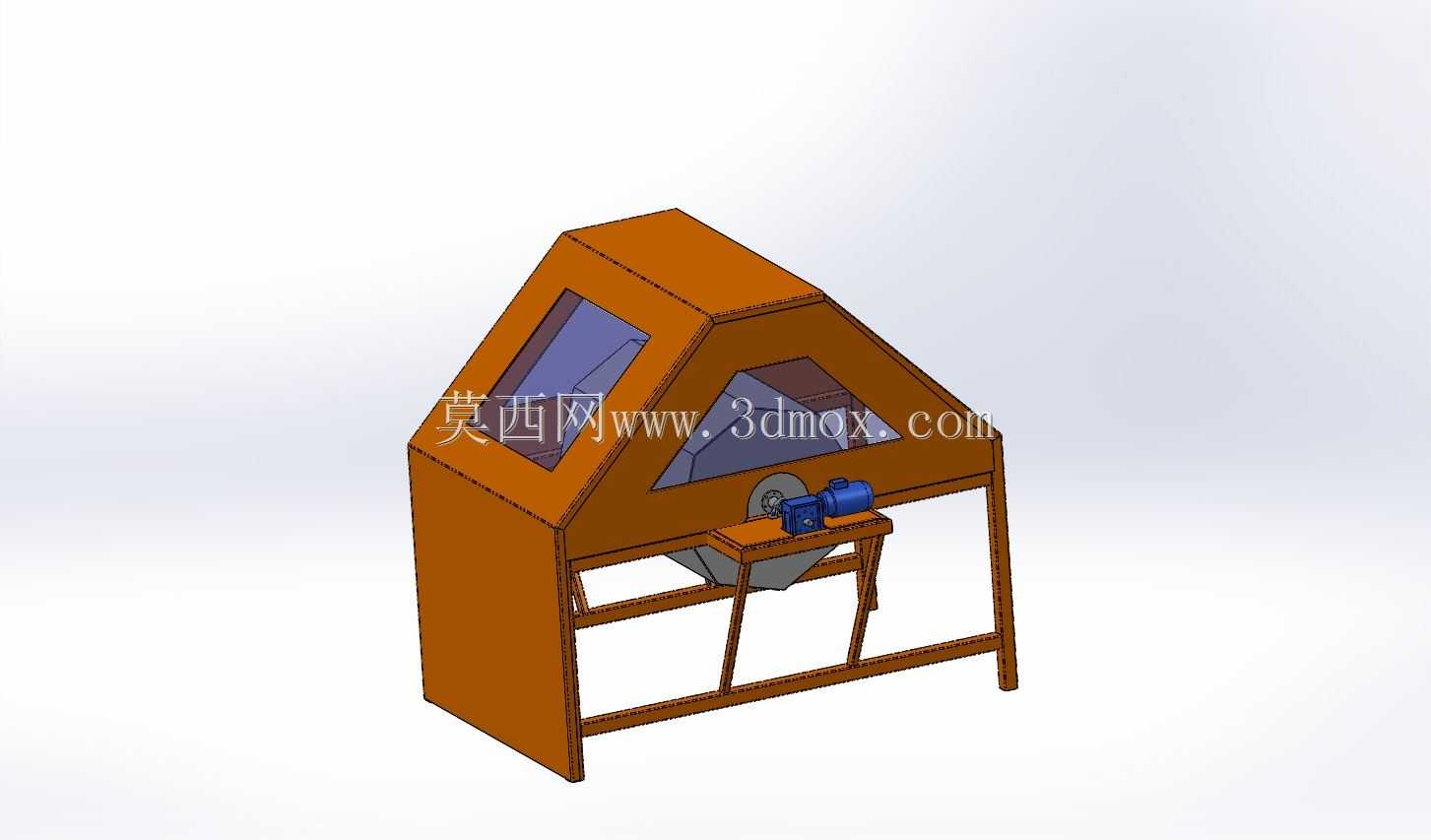

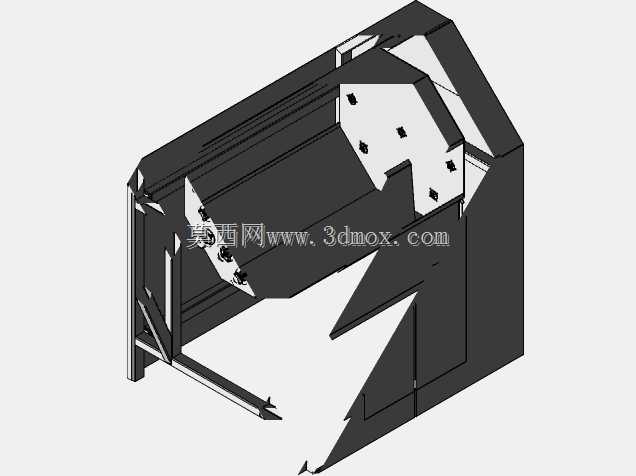

　　该设备面向中小型金属件、冲压件、机加工件及部分非金属件的批量去毛刺、倒角、除锈和表面光整场景，常见于五金加工、钣金后处理、通讯零件制造和小型结构件精整工序。整体采用倾斜式焊接机架作为承载主体，外侧设置多边形防护外罩，内部布置滚筒式抛光腔体，侧部预留电机与传动组件安装位，能够在连续翻滚摩擦过程中完成工件与磨料的混合处理。

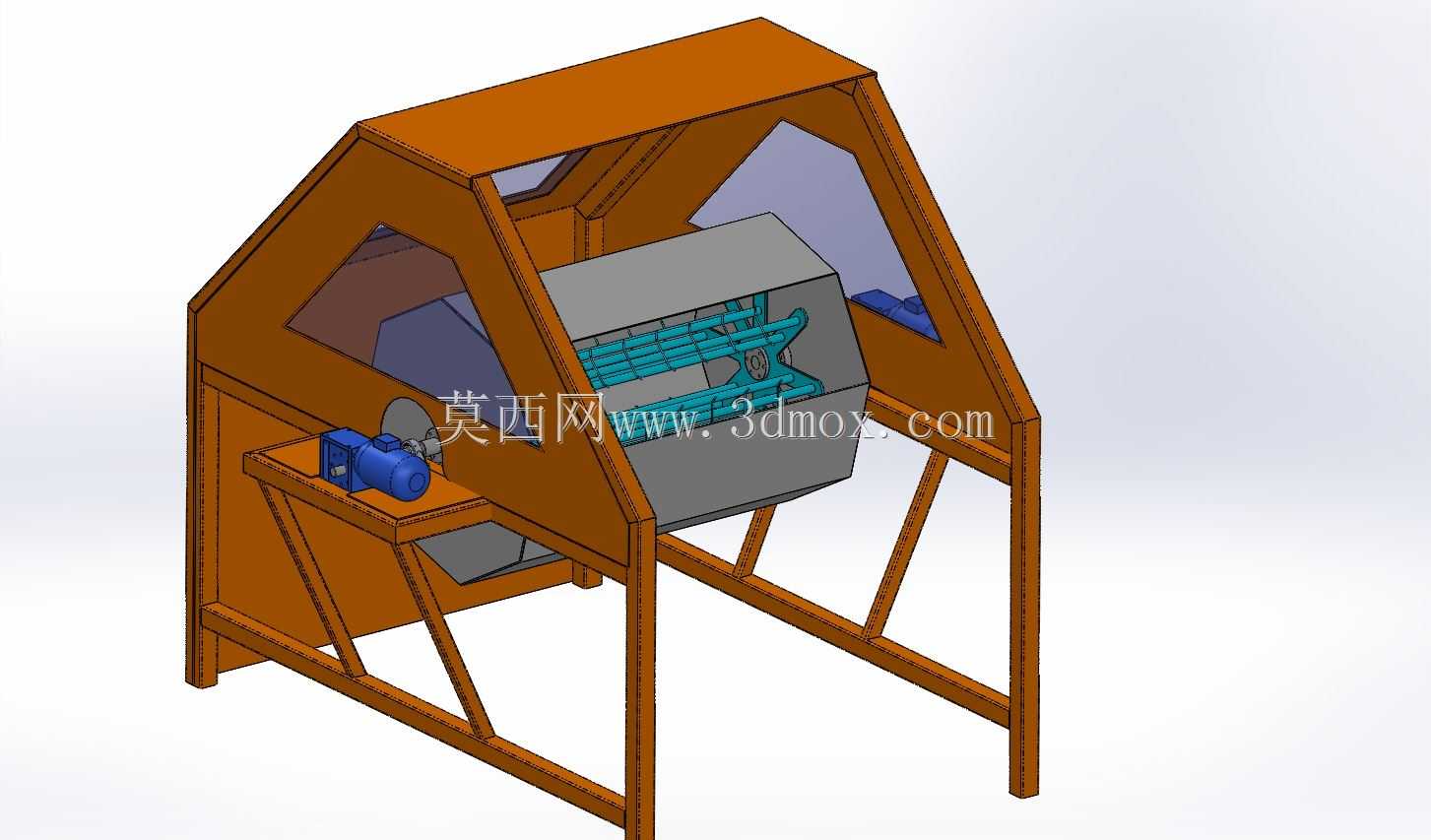

　　从实际布置看，机架由型钢杆件拼合而成，立柱、斜撑和底部横梁形成稳定的三角受力路径。倾斜框架并非单纯造型，而是为了让抛光腔体保持合适工作角度：一方面便于工件和磨料在筒内沿轴向与周向反复翻动，减少死角堆积；另一方面使维护人员能够从侧向接近驱动端，检修电机、联轴器或轴承座时不必拆除全部外罩。底部支腿留有地脚固定空间，设备就位后可通过膨胀螺栓与车间地面连接，以抵消滚筒旋转带来的周期性振动。

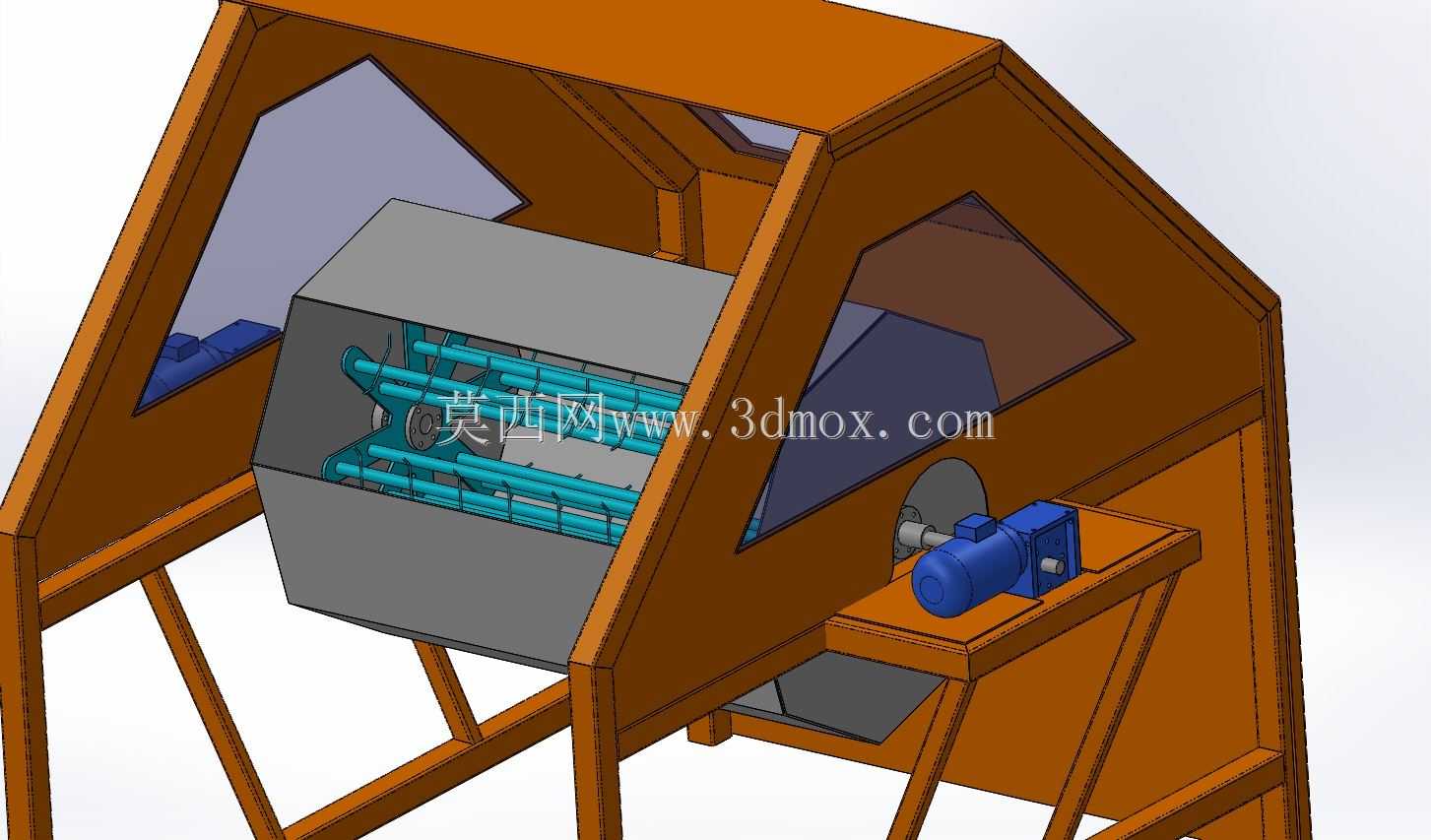

　　防护外罩采用多面围合结构，顶部和侧面形成半封闭作业空间。前侧开口用于观察滚筒运行状态和取放物料，侧部透明或半透明区域可在设备运转时提供视觉确认，同时阻挡磨料、粉尘和液体外溅。对于干抛工况，该围板能够降低噪声扩散；对于湿抛或加入研磨剂的工况，罩体下缘与机架形成挡液边界，便于后续在周边增设接液盘和排污接口。外罩与机架之间保留装配间隙，方便钣金件在焊接骨架上逐块安装、调整和拆卸。

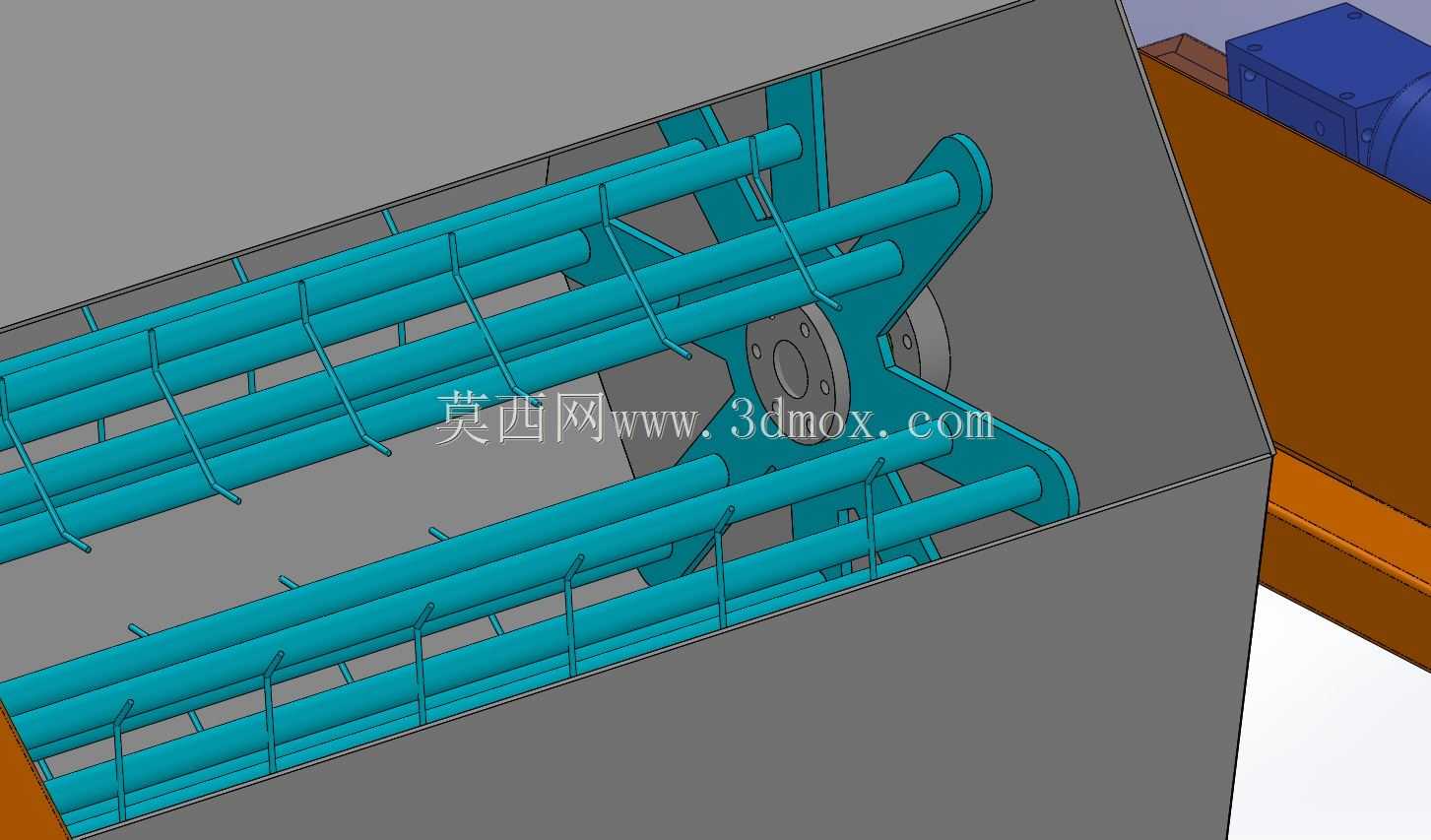

　　核心抛光单元为卧式滚筒结构，筒内可放置工件、研磨石、抛光粉或切削液。滚筒旋转时，物料被筒壁提升后滑落、翻滚和相互摩擦，毛刺棱边在持续接触中被钝化，表面刀纹和氧化层逐步弱化。模型中筒体外侧的加强框架用于提高腔体刚度，避免长时间装载后出现筒体变形；端部支撑位置对应转轴和轴承组件，设计时需要重点校核轴径、跨距、载荷偏心以及启停冲击。

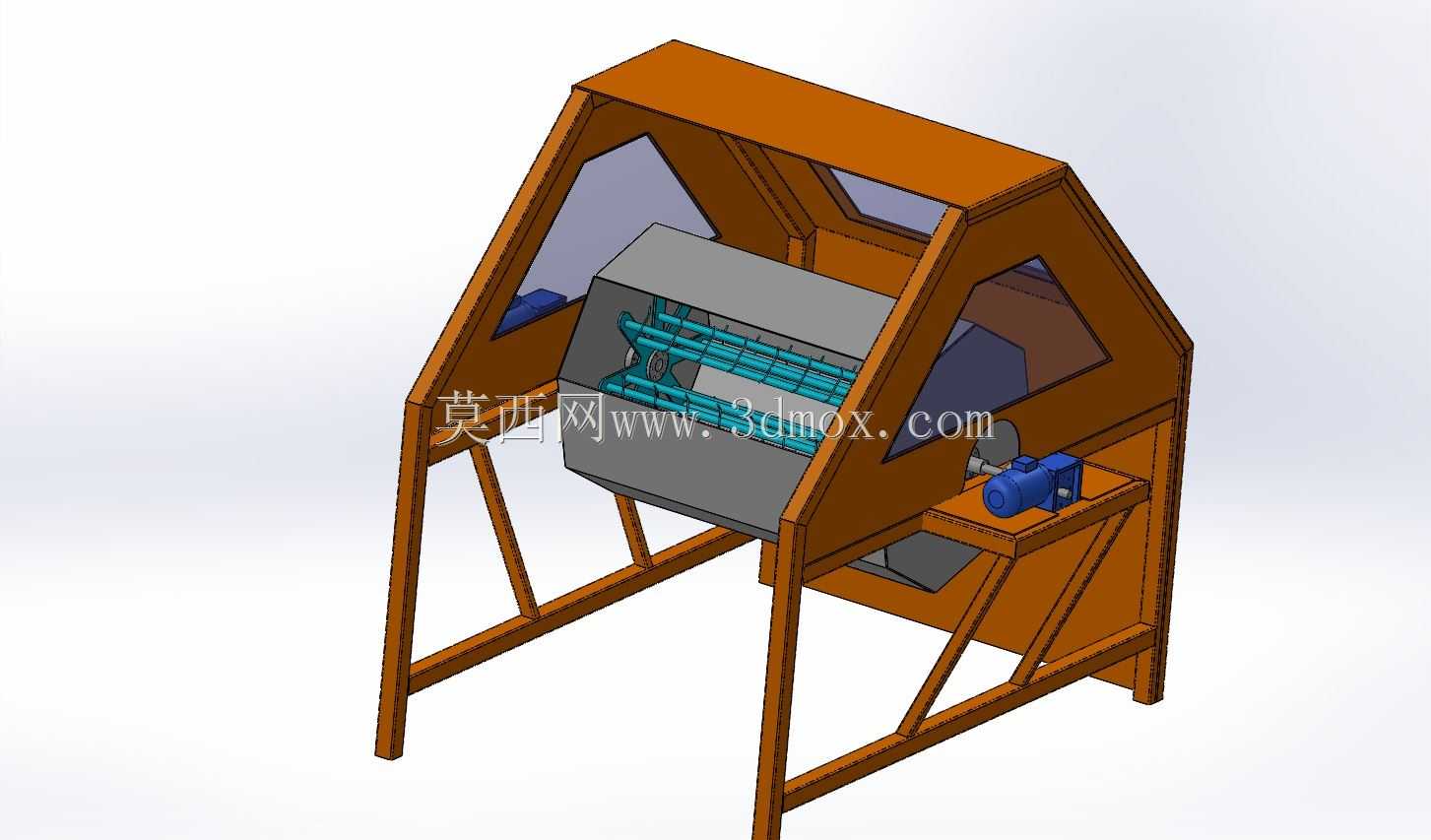

　　驱动部分布置在机架侧下方，电机通过带传动或链传动将动力传递至滚筒。该位置有利于降低整机重心，并使传动件远离人工投料区域。选型时需根据筒体内径、装载率、物料堆积密度和转速确定电机功率；传动侧应设置张紧结构和安全护罩，防止磨料粉尘进入运动副。滚筒转速不宜简单取高值，过高转速会使物料贴壁，降低研磨效果，过低则翻滚不足，因此结构设计需要为调速、减速机构和反转控制预留安装边界。

　　安装边界方面，设备前方应保留投料、卸料和清理磨料的操作空间，后侧需留出电机散热及维护距离，左右两侧应保证罩板可拆、传动件可检。整机高度围绕人工操作和滚筒卸料高度确定，机架腿、斜撑和外罩轮廓在三维中均有明确实体关系，适合作为非标抛光设备方案设计、机架细化、防护门改造和自动化上下料对接的基础结构参考。
