移动式液压病患转运悬吊提升支架

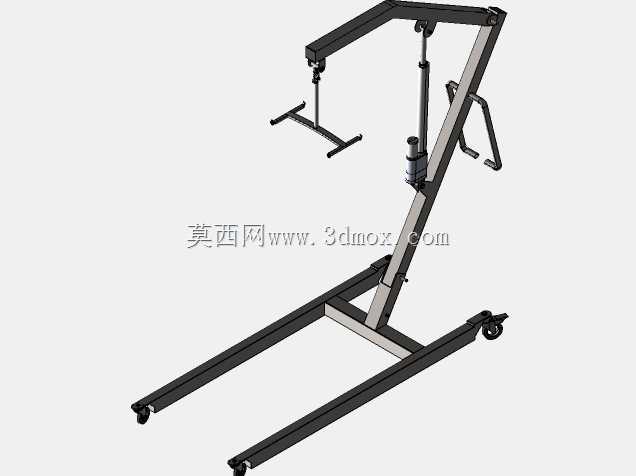

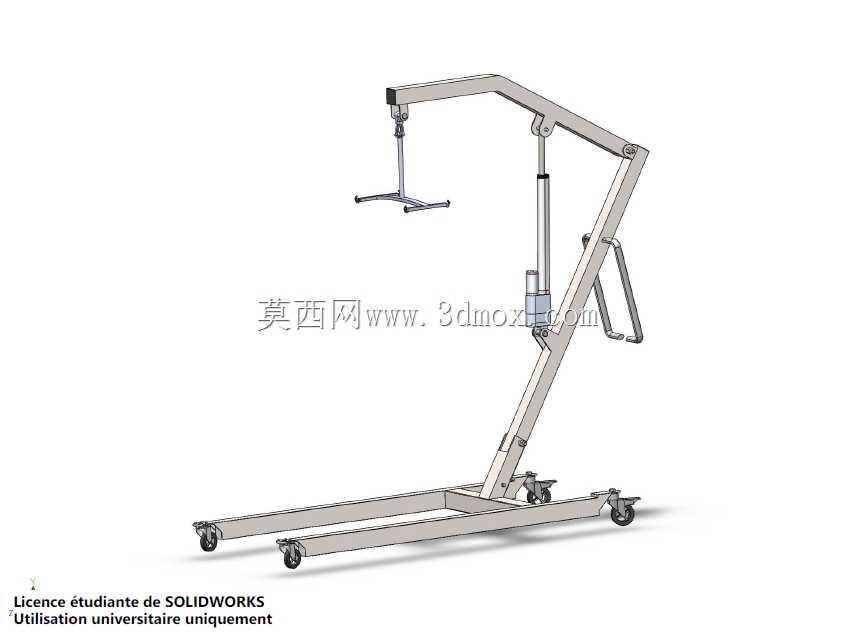

　　该套三维结构呈现的是一款面向护理、康复与医疗转运场景的移动式液压悬吊提升装置，整体采用门架式悬臂布局，底部为两条平行的长跨距支撑腿，支腿末端配置万向脚轮，可在病床、轮椅、检查床以及康复训练区域之间灵活推行。设备的核心使用逻辑，是通过液压动力单元将吊具连同被悬吊人员平稳抬升，再借助整机的移动能力完成床椅转移、体位调整和短距离转运，避免护理人员徒手搬抬造成的腰部损伤，也降低被转运对象在移动过程中受到二次牵拉的风险。

　　从现场布置边界来看，底架两支腿的间距需要能够跨骑在标准病床或轮椅两侧，使支架重心始终落在支撑轮廓以内。长支腿向前延伸后，吊点可以到达床面中心区域；后侧立柱与液压单元则承担主要承载，并通过斜向加强梁把吊点载荷传递到底架。建模时支腿长度、轮距和悬臂伸出量需要联动校核：伸出量过大时，额定载荷下的前倾稳定性会明显下降；支腿过短又无法让吊具进入床体上方。脚轮位置尽量布置在支撑轮廓的最外端，以扩大稳定三角形，同时轮架高度要保证越过床脚、轮椅脚踏板和室内门槛等常见障碍。

　　立柱部分采用倾斜布置，而非单纯垂直门架，这样可以在控制整机长度的情况下增加吊点水平覆盖范围。主承载梁从底架交汇处向后上方延伸，顶部通过横向悬臂把吊点前移，形成类似小型移动起重机的受力路径。液压推杆沿立柱方向安装，缸体下端与底架附近的铰接座相连，活塞杆上端作用在摆动臂或提升连杆上，推动吊臂绕铰点回转。该方案的优点是动力元件靠近机架主线，载荷传递直接，管路短，手动泵操作时人员可站在设备侧后方，不影响吊具下方的护理空间。

　　悬吊执行端没有采用复杂的电动卷扬结构，而是以液压举升配合吊挂框架实现升降。前端吊具为横向展开的托架形式，两端预留吊带或吊兜连接点，能够根据使用需求更换为座椅式吊兜、平卧支撑吊具或康复训练绑带。吊点与托架之间设置短链和可调连接件，便于修正吊具水平度。对于失能人员转运，托架宽度需要兼顾人体肩宽和吊兜系带角度；对于康复站立训练，吊点高度则要保留足够行程，使患者从坐位被提升至站位时，吊带不会过早触及悬臂底部。

　　操作侧设置了手动液压泵和释放控制手柄，泵体集成在立柱中下部，护理人员单手即可进行加压举升；下降通过可控回油实现，节流结构能够限制活塞杆回缩速度，防止载荷突然下坠。机架后侧还设有推拉手把，把手位置高于液压单元，推行时手腕处于自然高度。设备未配置外接电源，使其在病房、家庭护理室、社区康复站等没有固定动力接口的位置也能使用，同时减少了电气元件在清洁消毒环境中的维护点。

　　结构设计上，主承力件适合采用矩形钢管或焊接箱型梁，底架与立柱交接区是应力集中最明显的位置，需要通过加强筋板、全包角焊缝和铰接座加厚板来处理。悬臂前端的吊耳孔要承受反复冲击载荷，销轴应选用抗剪性能稳定的材料，并配置防脱开口销或锁紧螺母。脚轮除了满足承载能力，还应带制动机构，设备在举升和转移过程中锁定后轮或全轮，避免支架随吊具摆动而滑移。

　　尺寸协调方面，整机最低高度需考虑普通病房门框和床头设备带的通过性，最高举升位置则要保证吊兜将人员抬离床面后仍有安全余量。底架离地高度不能过大，否则会降低整机稳定性；也不能过小，以免在地毯、坡道或不平整地面上推行时剐蹭。液压行程、臂长和吊点轨迹需要在三维环境中进行运动干涉检查，重点确认吊具从床面低位上升到转运高度时，吊带、托架、扶手和立柱之间不存在碰撞。

　　该设备本质上是一种小吨位、低频次、高安全性要求的移动式起重护理装备。建模时不能只关注外形，还应把稳定支腿、液压举升、吊具连接、脚轮制动和人员操作空间作为一个完整系统处理，使结构既能满足平稳提升，又能在狭窄床位周边完成推入、定位、悬吊、转移和撤离的连续动作。
