起重机吊钩滑轮组总成结构设计

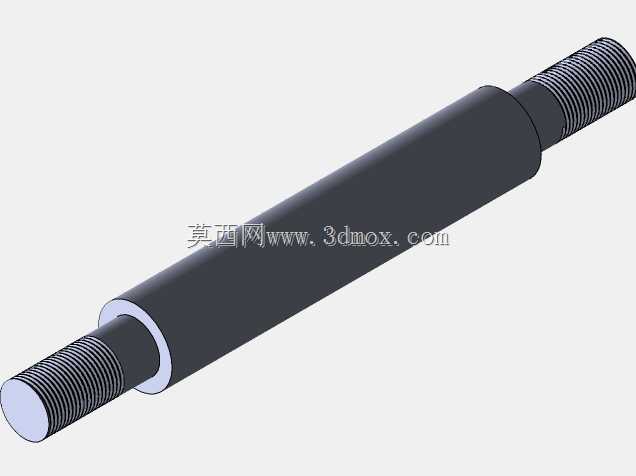

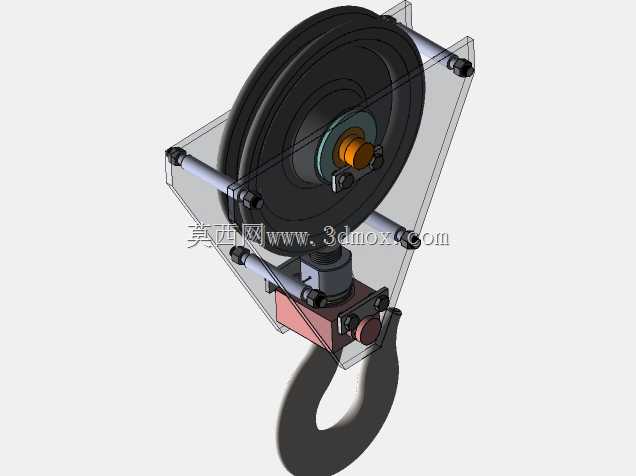

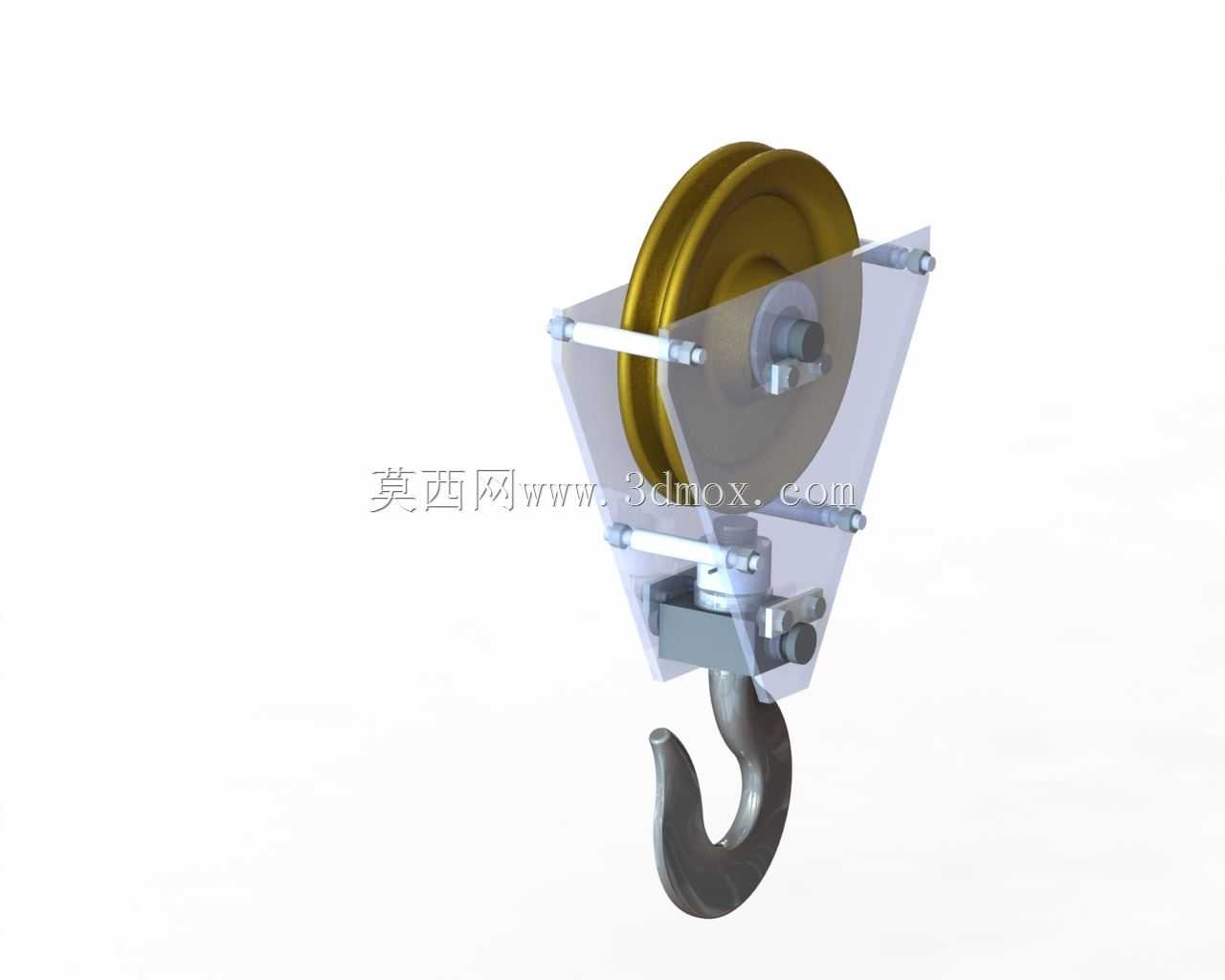

　　吊钩滑车是起重机械起升机构中直接承载钢丝绳载荷并完成重物吊挂的关键部件，常见于桥式起重机、门式起重机、汽车吊、船用甲板吊以及车间固定式电动葫芦的下部取物装置。该套三维结构围绕单轮吊钩组展开，将钢丝绳导向滑轮、两侧夹板、滑轮轴、推力轴承、吊钩横梁、吊钩螺母和锻造吊钩按实际装配关系组合在一起，能够直观反映起升载荷从钢丝绳经轮槽、滑轮轴、夹板、横梁再传递到吊钩钩体的完整传力路径。

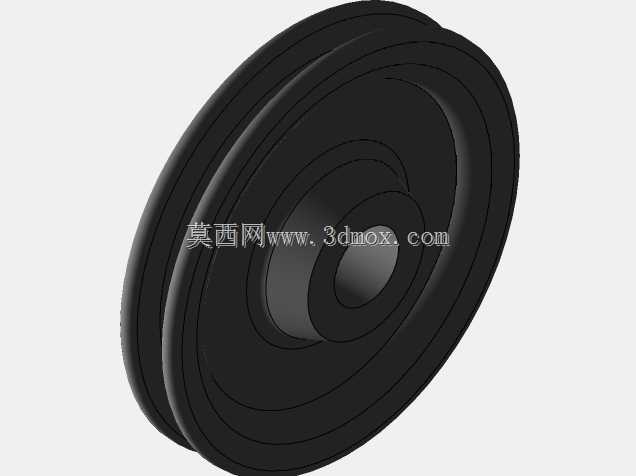

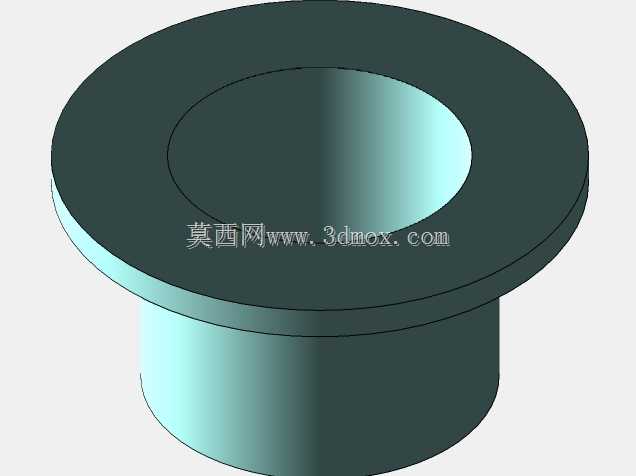

　　从现场使用角度看，吊钩滑车位于起升钢丝绳的最低绕绳段，钢丝绳从卷筒或上方定滑轮引出后绕入动滑轮轮槽，随着吊钩升降，动滑轮可承担一部分钢丝绳倍率，使起升机构以较小钢丝绳拉力获得较大起重量。滑轮采用较宽的圆弧轮槽，槽底半径与常用钢丝绳直径相匹配，轮缘两侧留出绳径偏摆空间，可避免钢丝绳在出入绳时出现咬绳、跳绳和异常磨损。滑轮材料与表面处理在模型中通过颜色区分，轮体呈现金属质感，轮毂处设置轴承或衬套安装位，保证滑轮在受载状态下仍能灵活转动。

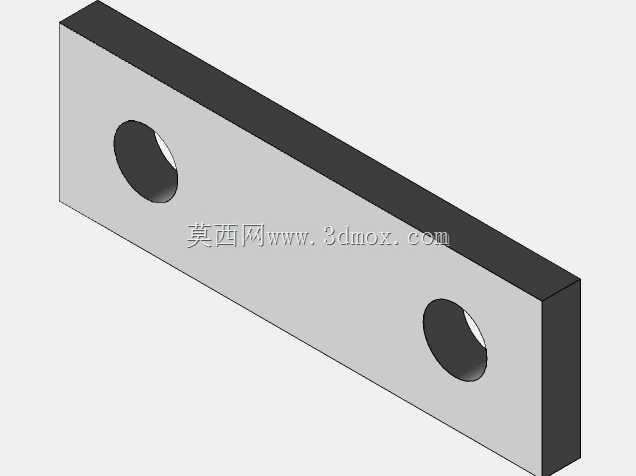

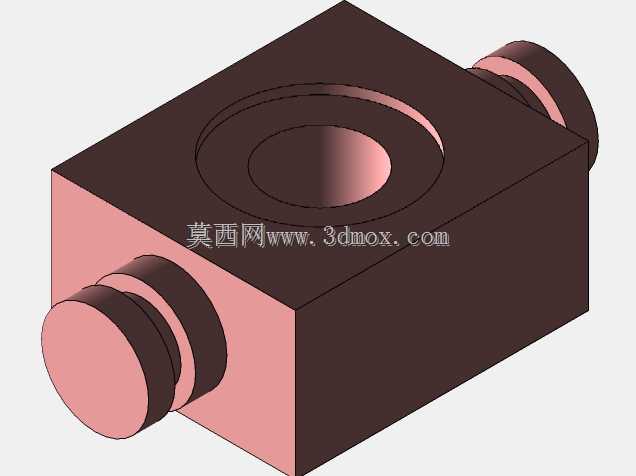

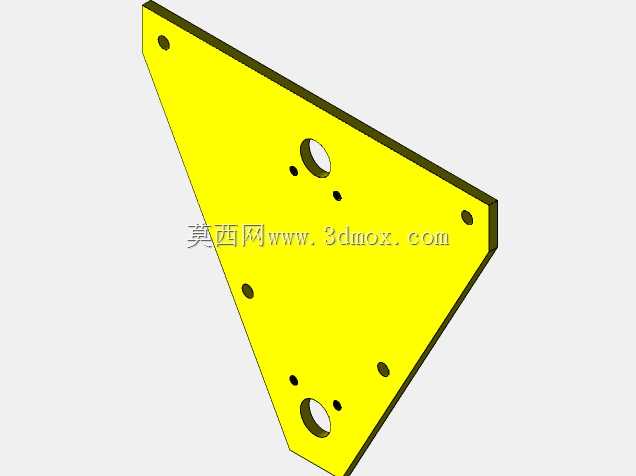

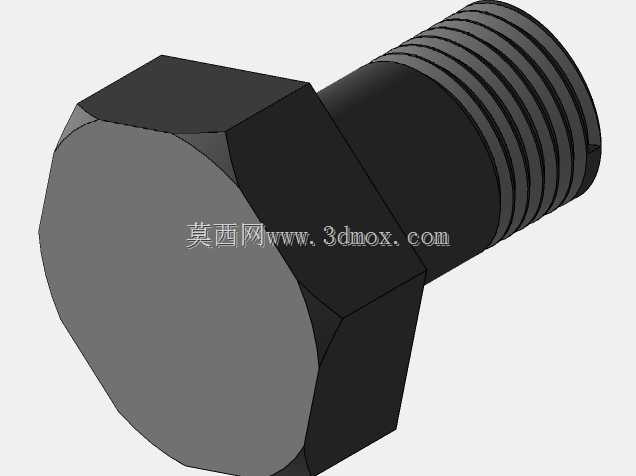

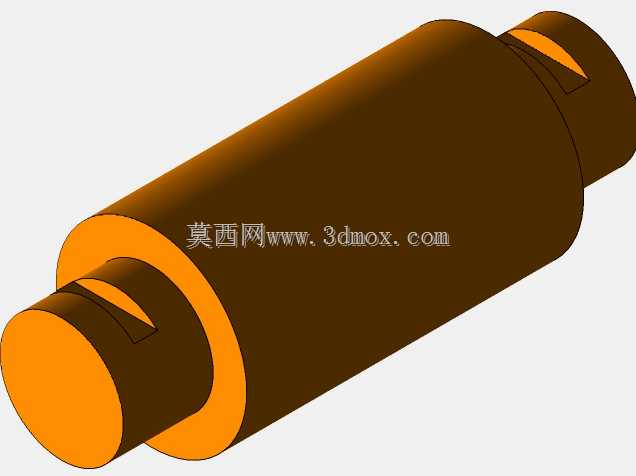

　　两侧夹板是滑车的主要承力框架，采用对称板式结构，上部通过横向销轴和紧固件夹持滑轮轴，下部围绕吊钩横梁形成封闭连接。夹板外形并非简单直板，而是根据滑轮外径、钢丝绳包角、横梁位置和装配间隙做成折线轮廓，既让出滑轮旋转空间，又减少不必要的板材面积。夹板上的孔位需要同时满足销轴穿过、螺母锁紧、检修拆装和防转定位要求；横向连接件在模型中以杆件和紧固件表达，装配时应保证两侧板平行，避免滑轮轴受附加弯矩。

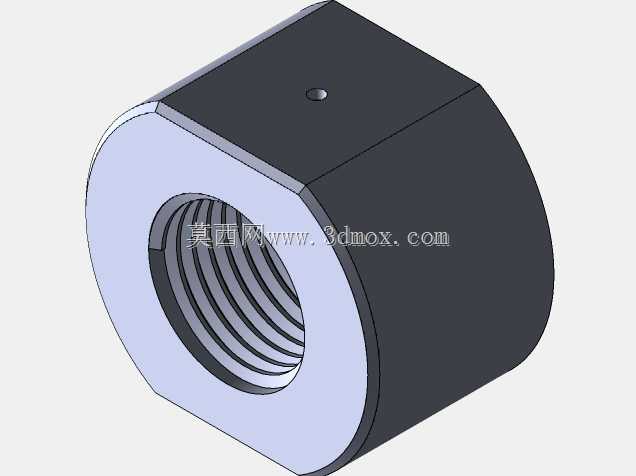

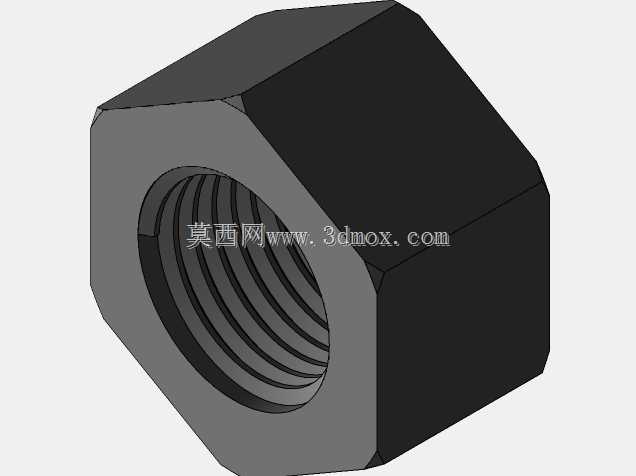

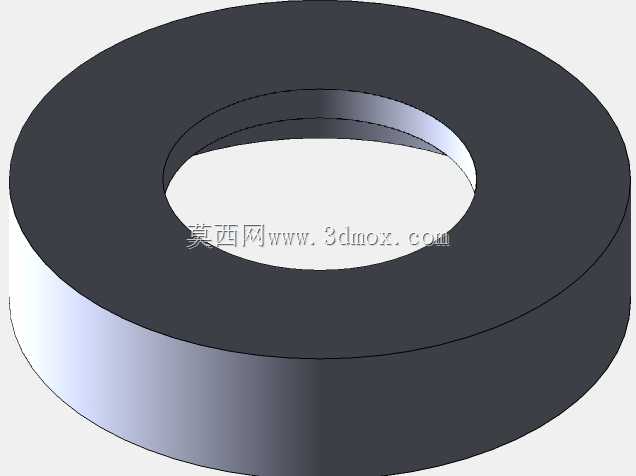

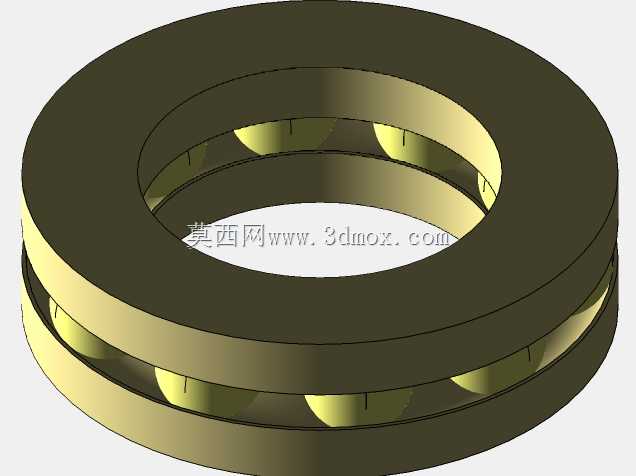

　　吊钩部分采用典型的单钩结构，钩柄穿过横梁中心孔后由吊钩螺母锁紧，钩柄与横梁之间设置推力轴承或承压垫圈，使吊钩在吊挂重物后仍可绕竖直轴线旋转，方便工人调整吊物方向。钩体截面从钩柄到钩尖逐步过渡，弯曲内侧形成重物吊索或吊具的承载区，钩尖处保留防脱装置安装位置。实际设计中，钩身弯曲段需要重点校核危险截面的拉应力、弯曲应力和开口变形，钩柄螺纹段则要控制螺纹根部应力集中以及螺母防松可靠性。

　　建模思路上，滑轮、夹板、吊钩和横梁均按独立零件建立，再通过同轴、重合、平行和间隙约束完成装配。滑轮与滑轮轴之间保留转动关系，吊钩相对横梁保留旋转自由度，夹板与紧固件体现真实拆装层次。这样的结构表达不仅用于外观展示，也可用于检查运动干涉：当滑轮旋转时，轮缘不得摩擦侧板；当吊钩回转时，钩尾、螺母和横梁端部不得与夹板下部碰撞；当钢丝绳偏斜进入轮槽时，绳体不应与夹板边缘接触。

　　外形与安装边界方面，上部最大轮廓由滑轮外径和两侧夹板外宽决定，设计时需保证滑轮最外缘与侧板内侧留有径向间隙，夹板外侧宽度还要考虑钢丝绳在最大偏摆角下的通过空间。下部边界由吊钩开口尺寸和钩体最低点决定，吊钩在自由状态下应能顺利挂入吊环、卸扣或吊带环眼，同时钩体转动时不应撞击上方横梁。滑轮轴的轴向长度、夹板间距、横梁中心高和钩柄螺纹长度共同构成滑车与上方钢丝绳系统、下方吊具连接的关键尺寸链。

　　在工程应用中，这类吊钩滑车的结构合理性直接影响起升作业的安全性和维护性。轮槽磨损、滑轮卡滞、夹板变形、吊钩开口增大、螺纹松动和轴承失效都是现场检查重点。通过三维装配模型，可以在投产前核对零件之间的配合关系、拆装顺序和润滑维护空间，也可为后续改型为双轮吊钩组、加大额定起重量或适配不同钢丝绳直径提供清晰的结构基础。
