板材真空吸吊搬运机械手

　　这套吸吊装置主要面向平板类工件的车间转运与上下料场景，常见于玻璃深加工、钣金激光切割上下料、石材大板搬运、复合板材周转以及保温板生产线的取放工位。工件本身面积大、厚度薄、表面平整但刚性有限，传统夹爪容易在边缘造成压痕或局部变形，人工抬板又存在劳动强度大、边角磕碰和安全隐患，因此采用多点真空吸附的方式从板面整体取件，受力分散在多个吸盘接触区域，能够避免单点夹持带来的应力集中。

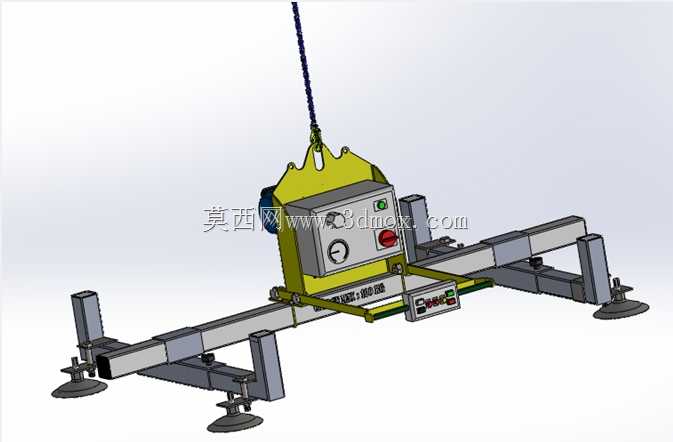

　　从结构布局看，整机以一根横向主梁作为承载骨架，梁体采用矩形截面型材，兼顾抗弯刚度与自重控制。主梁下方沿长度方向布置多组可调吸盘支腿，支腿位置可沿梁上滑槽或安装孔位横向滑移，以适应不同板宽；支腿下端通过铰接或浮动接头连接真空吸盘，使吸盘在接触轻微翘曲的板面时能够自适应贴合，保证密封。主梁中部上方设置吊挂连接座，座体带有吊耳与卸扣接口，可直接挂接在车间行车、电动葫芦或悬臂吊的吊钩上，顶部预留的链条或钢丝绳连接点构成起升受力路径。

　　控制与动力单元集中安装在主梁中部的箱体上，箱体面板集成真空表、启停按钮、急停按钮以及状态指示元件，真空发生装置、储气容腔和阀组则布置在箱体内部或侧面。作业时先将吊具落至板面，吸盘贴合后启动真空抽取，负压达到设定值后真空表给出稳定读数，此时方可起吊；搬运到位、板件落稳后释放真空，工件脱离吸盘。储气容腔的作用在于突发断气或真空源波动时提供短时保压能力，为操作人员留出安全下放时间，这一点在吊运大面积玻璃或金属板时尤为关键。侧面还设有手持操作盒，通过线缆连接，便于地面人员在行走过程中控制吸附、释放并观察负压状态。

　　设计思路上，主梁的跨度与吸盘间距需要围绕目标板件的最大尺寸和重量匹配：跨距过小会使大板两端下垂，跨距过大则梁体自重和挠度上升；吸盘数量与单盘承载能力按总重量乘以安全系数核算，并考虑吸附面积、板面粗糙度和漏气量带来的折减。支腿高度方向留出调节量，用于叠板取料时适应料堆高度变化，也可在吸盘与梁之间加装缓冲弹簧或万向关节，补偿落料时的角度偏差。吊挂点尽量靠近整机重心，使起吊后梁体保持水平，减少板件倾斜滑脱风险。

　　安装边界方面，上方需保证行车或葫芦的吊钩行程与净空高度，吊具最高点、吊链弯曲段与厂房屋架下弦之间留出安全距离；下方作业半径内要考虑最大板件的长宽外廓，吸盘支腿展开后不得与料架、切割台台面或护栏干涉。主梁端部的支撑脚在吊具静置停放时直接接触地面或存放架，使吸盘悬空不受压，避免橡胶盘长期受力变形。气路走线沿梁体绑扎固定，操作盒线缆预留拖曳长度但不得拖地过长，以防搬运中勾挂。整体结构把承载梁、吸附执行件、真空控制和吊挂接口整合为一体，适配多品种平板工件的频繁换型吊运，建模时对梁截面、支腿滑移节点、吸盘浮动连接和箱体面板操作件都做了完整表达，可直接用于吊具方案校核、工位布局评审以及后续工程出图细化。
