十寸圆形全频扬声器喇叭结构设计

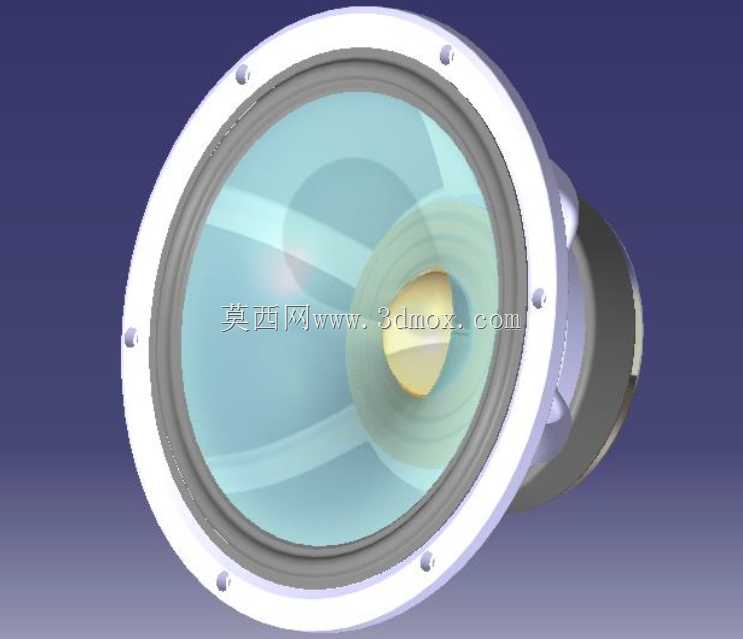

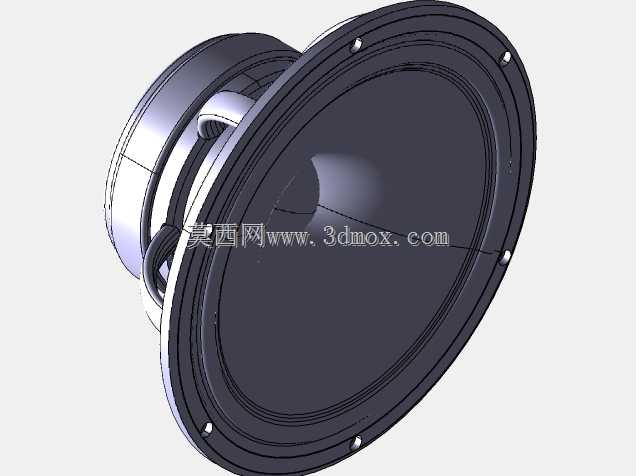

　　这套250毫米口径扬声器三维结构，面向需要中低频重放的音频终端开发场景，常见于专业舞台返听、固定安装扩声、家用大功率音箱、车载低音单元以及工业报警发声装置的前期结构匹配。做整机布局时，工程师最先要确认的不是外观，而是单元装入箱体后的干涉边界：盆架外缘的法兰盘承担全部安装定位，圆周均布的沉头孔用于从正面或背面锁紧，孔位、孔径与止口深度必须和箱体面板的开孔尺寸严格对应；法兰背后到磁钢末端的总深度决定箱体内部净空，若磁路组件靠近倒相管、分频器板或箱体内加强筋，需要在数模里提前做运动包络检查，避免大振幅下引出线、弹波或锥盆边缘碰触周边零件。

　　从功能拆分看，该单元由锥盆振膜、折环、定心支片、音圈、磁路系统、盆架和接线端子几部分构成。振膜采用浅锥度过渡形态，靠近音圈一侧设有防尘帽，目的是在活塞运动范围内保持分割振动受控，同时减少灰尘进入磁隙。折环为环形柔性支撑，截面呈圆弧凸起，既给锥盆提供轴向回复力，又限制横向摆动；其材料厚度和波纹高度直接影响顺性、谐振频率与长期冲程余量。定心支片位于音圈下方，通常带多圈波纹，作用和折环相似但更侧重保持音圈在磁隙中的同轴位置，防止擦圈。磁路部分包含T铁、华司和永磁体，模型中后部的圆柱段即为磁钢与导磁件组合，外形尺寸不仅关系灵敏度，也关系散热和重量；大功率工况下音圈热量需通过磁路、盆架和腔体内空气流动散出，结构设计时不能只把后部当成简单实体。

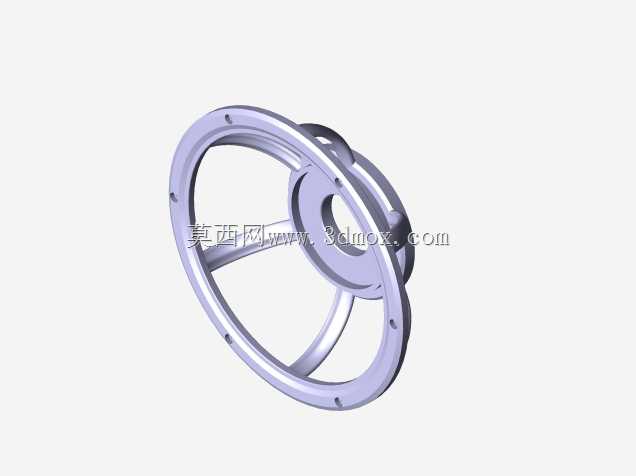

　　建模思路上，这类产品适合按同轴回转体加局部特征的方式处理。盆架是最典型的承载件，外缘法兰、环形安装面、中部镂空窗口和后部磁路安装座需要形成连续受力路径；镂空窗口既要为振膜背面空气流动留出通道，又不能牺牲刚性，因此筋条宽度、过渡圆角和拔模方向都要结合压铸或注塑工艺判断。锥盆和折环属于薄壁柔性件，三维中主要表达装配关系与外形边界，真实褶皱、材料非线性和振动特性则需在仿真或样品阶段验证。音圈骨架、引线和焊片虽然尺寸小，但在整机装配里很关键：引线走向要预留冲程长度，焊接端子与盆架之间需保持绝缘距离，磁钢外圆与盆架后腔之间也要留出涂胶、装配和公差补偿空间。

　　实际选型时，250毫米口径通常对应十寸左右单元，面板开孔、法兰外径、安装孔分布圆、磁钢直径、总厚度和端子方位是必须核对的五类边界。若用于密闭箱，后部磁路与箱壁的距离会影响后腔容积；若用于开孔箱或低音反射箱，单元参数与箱体调谐还要联合考虑。对结构工程师而言，数模的价值不只是展示喇叭外形，而是把振膜运动范围、安装紧固件、密封面、接线空间和磁体重量一次性纳入整机检查，这样在面板加工、箱体焊接或注塑、装配工装设计时，才能减少后期因孔位偏差、磁钢碰腔、端子干涉和散热不足带来的返工。
