双铰耳带加强筋立式铰接支座

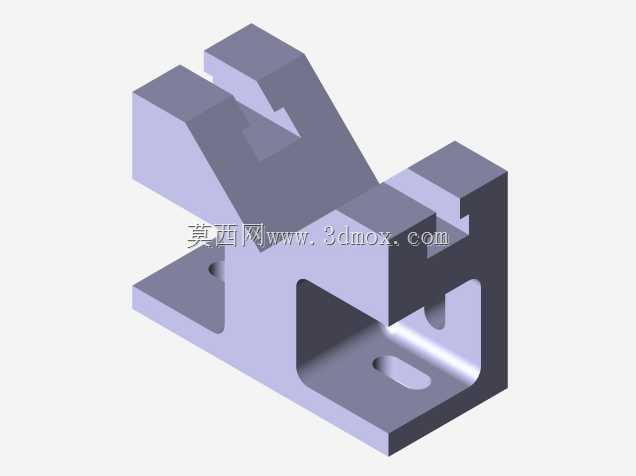

　　在自动化输送线、工装夹具以及小型连杆执行机构的布局校核阶段，铰接支座往往是最先需要落位的基础受力件。这个支座的结构并不复杂，但每一处几何特征都对应着明确的装配约束：底部是一块带长圆安装孔的水平底板，长圆孔沿底板长度方向延伸，允许紧固件在装配时沿轴向微调位置，抵消机架焊接或型材拼接带来的孔位偏差；底板上方竖立一块带同轴通孔的双耳铰座，两块平行耳板之间留出间隙，用来容纳连杆端头或摇臂的叉口，销轴横穿双耳后即可形成回转副。耳板后侧与底板之间布置了一块三角形加强筋，筋板同时贴合立板背面和底板上表面，把铰接点受到的径向载荷直接分流到底板安装面上，避免立板在反复摆动载荷下从根部弯折。

　　从受力路径看，销轴传递的横向力先作用在双耳孔壁上，再通过耳板扩散到立板，三角筋承担了立板与底板交接处的弯矩，最后由底板两颗紧固件把力传到机架台面。建模时需要重点控制几个配合边界：双耳内侧面的间距决定了能装入的连杆端头厚度，耳板上的同轴孔必须保证同心度，否则销轴穿入后会出现别劲、回转卡滞；底板长圆槽的宽度对应所选螺栓公称直径，槽端半圆中心距给出了可调行程范围，布置机架预装孔时可以据此放宽孔位公差。立板高度、铰孔中心到底板底面的距离是整机运动校核的关键尺寸，它直接决定连杆回转中心的高度，在做运动干涉检查时，要以这个中心为基准绘制连杆摆角包络，确认摇臂在全行程内不会扫到底板边缘或周边管线。

　　实际选型使用中，这类支座常见于轻载连杆机构、检测工位摆臂、料仓挡停装置以及教学用机构演示台。加工方式多为整块坯料铣削成型，也可按受力等级拆成底板、立板、筋板焊接后再整体镗孔；双耳孔内可根据转速和载荷加装衬套，磨损后只换衬套即可维护。三维建模阶段把底板厚度、耳板厚度、筋板拔模方向、孔口倒角都按可制造原则处理：底板棱边做小倒角去毛刺，铰孔两端倒角方便销轴导入，长圆槽端部保留标准铣刀半径，避免出现无法加工的尖角。装配体里把销轴、开口销、平垫圈一并配上，就能完整模拟铰接副的实际工作状态，为后续出工程图、校核紧固件间距以及做有限元受力分析提供干净的几何基础。
