微型步进伺服驱动电机结构造型

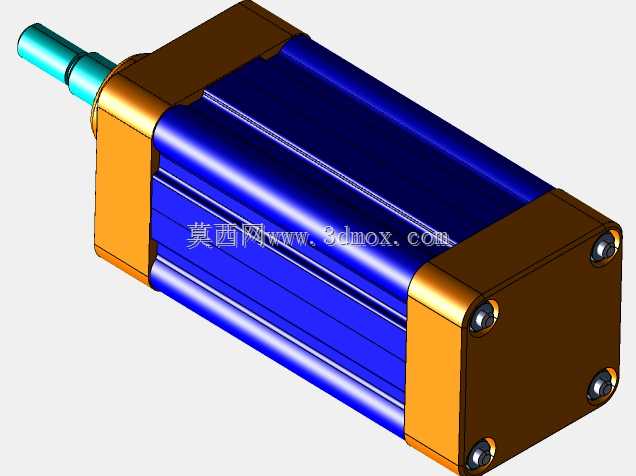

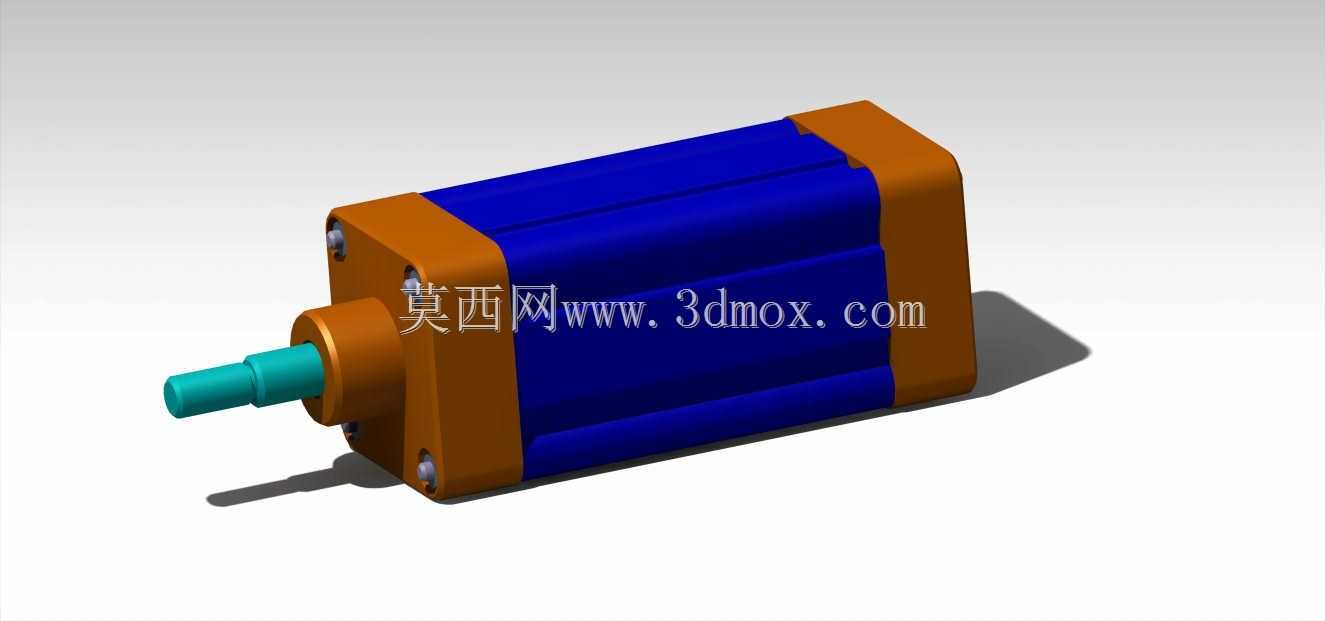

　　这款方形机身的微型驱动马达，在桌面级自动化工位、小型送料模组、3C检测治具、光学调焦平台以及教学演示机构里都十分常见。整机采用方壳叠片式主体结构，蓝色段对应定子铁芯与绕组包覆区域，两端橙色端盖承担轴承定位、端面密封和安装基准作用，前端伸出的青绿色轴段为输出轴，轴端做了阶梯轴设计，可直接套装联轴器、同步带轮或者小型齿轮，把旋转扭矩传递给执行负载。

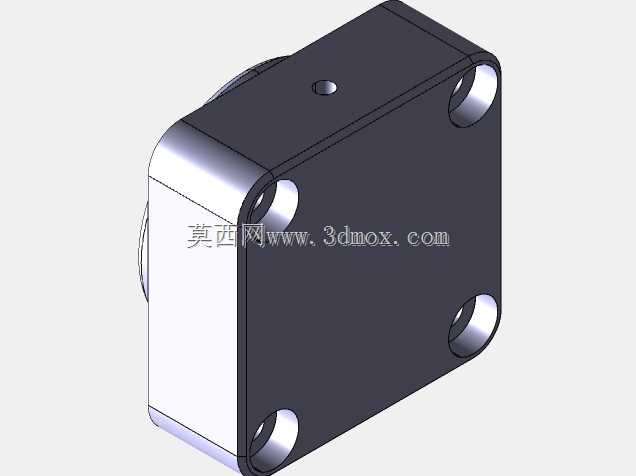

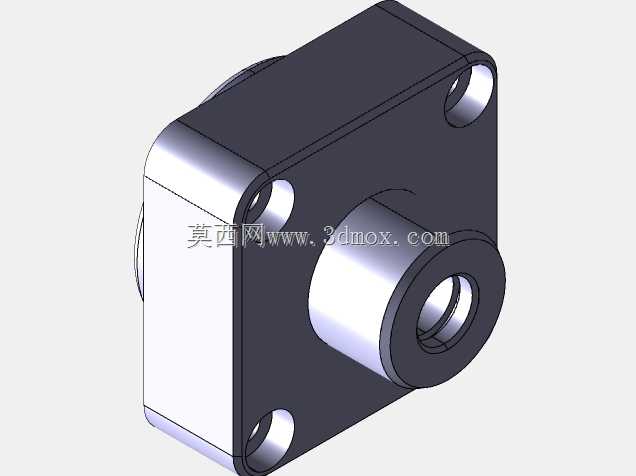

　　从实际选型角度看，这类小体积电机通常用于安装空间局促、负载惯量不大但要求启停响应快的场合。方形外壳相比圆形机身更利于贴装固定，侧面可以靠紧安装板排布，多轴并排布置时能有效缩减中心间距；端盖四角预留的紧固孔位用于穿装螺钉，将电机锁定在支架或设备立板上。建模时需要重点还原端盖与机身的配合止口，止口直径决定径向定位精度，端盖端面到轴肩的距离则影响联轴器装配后的轴向间隙。

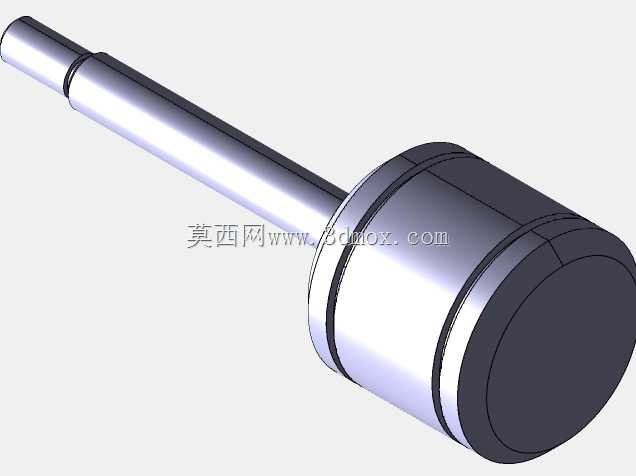

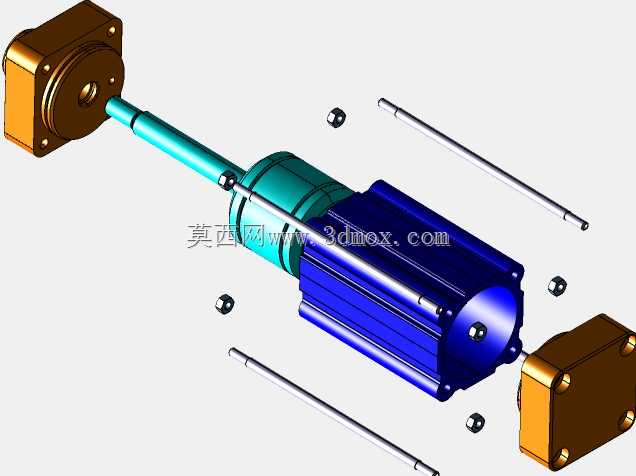

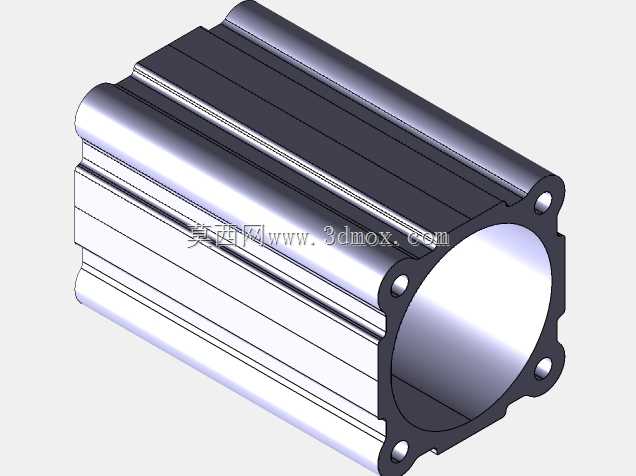

　　输出轴部分采用阶梯变径结构，靠近端盖的轴颈与内置轴承内圈配合，前端细轴用于连接负载，轴端可加工扁位或螺纹孔，防止带轮周向打滑。机身表面的纵向加强筋既增强壳体刚性，也增大散热面积，电机持续运行时绕组产生的热量通过定子铁芯传导到外壳，再经筋条表面对流散出，降低温升对扭矩输出的影响。两端端盖通过周向螺钉与机身拉紧，保证轴承外圈被可靠压紧，避免高速换向时出现端盖松动或轴承窜动。

　　在三维结构处理上，定子外壳按多层叠片的视觉特征做出分段棱线，还原硅钢片叠压后的质感；端盖倒角与安装孔沉台需要单独建模，沉孔深度要保证螺钉头不高出端面，避免电机贴装时出现干涉。输出轴与端盖中心孔之间保留轴承位与密封间隙，装配关系上轴随转子转动，端盖固定不动，运动副边界要清晰区分。整机长宽高比例紧凑，轴向尺寸从轴端到后端盖覆盖电机主体长度，径向尺寸以方形外壳对角线为最大包络，布局时四周要留出接线与散热空间，后端通常预留编码器或驱动板安装位，若做成闭环伺服方案，后端盖外侧会加装反馈元件，整体轴向长度需相应增加。

　　现场应用中，这类电机常搭配驱动器实现脉冲位置控制，在点胶机X/Y轴、自动锁螺丝机构进给轴、小型传送带驱动辊以及实验台回转工位中承担动力输出。安装时以端盖止口与安装板定位孔配合实现同轴，螺钉对角均匀锁紧，输出轴连接负载优先选用弹性联轴器，补偿微小的同轴度误差，减少轴承受偏载。建模阶段把机身外形、安装孔位、轴径轴长、止口尺寸这些边界要素准确表达后，就能直接在设备总装里做干涉检查与布局校核，也方便后续导出工程图用于机加工件配套和采购选型比对。
