十字轴式万向联轴器铰接传动结构

　　这套铰接传动结构围绕两轴存在空间夹角时的扭矩连续传递展开，主体由下部筒形叉架、中部十字销轴组件、上部叉形接头三段构成，属于机械传动系统里补偿轴线偏差的典型连接件。现场布置时，动力输入端与输出端很难长期保持严格同轴：设备机架焊接后存在形位公差，重载运行时机座会产生弹性变形，输送带、行走机构、转向操纵杆系在动作过程中两端连接点还会发生相对位移，若采用刚性联轴器直接对接，轴系会持续承受附加弯矩，轴承位发热、键槽压溃、轴肩疲劳断裂的概率会明显上升。该结构通过十字轴上两组互相垂直的销轴，分别与上下两个叉架形成转动副，允许两端连接轴在一定摆角范围内同步回转，输入端转过任意角度时，输出端都能跟随完成旋转，不会出现运动卡滞。

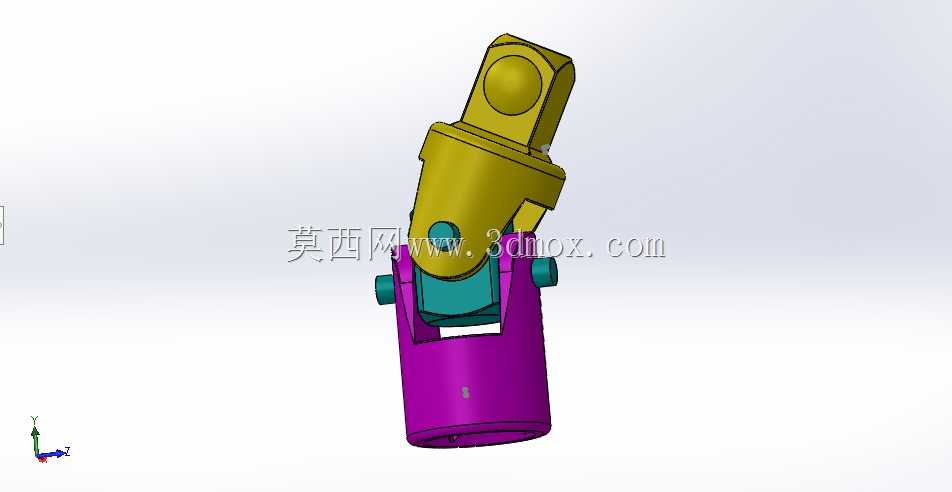

　　从实际使用场景看，这类小规格万向铰接件常见于操纵连杆、轻载输送设备、可调角度工装夹具以及小型变速传动箱的引出端。下部紫色筒段设计为空心圆柱腔，可直接套入对应直径的传动轴，侧壁预留紧固孔，装配时用紧定螺钉或横销锁定，既缩短了悬臂长度，也便于在检修时快速拆卸；上部黄色叉头带同轴销孔，可与另一根带叉接头或摇杆对接，销轴穿入后加装挡圈或端盖限位，防止运转中脱出。中部十字轴的四个轴颈分别嵌入两侧叉架的孔位，轴颈处可根据载荷情况选配轴套、滚针轴承或直接采用间隙配合，低速轻载工况下用铜套减磨即可，转速较高时则需要预留润滑通道，定期补充润滑脂降低铰接面磨损。

　　建模过程中先确定两端接口的安装边界：下筒内径、配合深度、侧壁螺钉孔中心高决定了与输入轴的适配范围，上叉的开档宽度、销孔直径、孔中心到端面距离决定了配对件的尺寸约束。十字轴的有效摆动半径是核心参数，半径过小会限制允许轴间夹角，半径过大又会让叉架外形尺寸增加、相邻部件发生干涉；两个叉架的耳部厚度需结合销轴剪切强度校核，销孔与十字轴轴颈的配合间隙要控制在合理范围，间隙过大会造成传动回差，换向瞬间产生冲击噪声，间隙过小则会在夹角变化时卡住。外形上各棱边均做了圆角过渡，避免热处理和载荷集中时在叉根位置产生裂纹，筒段底端开口边缘留出倒角，方便轴件插入装配。

　　设计时还需考虑单节万向节的固有特性：当两轴存在夹角时，从动轴在一转内会出现周期性转速波动，夹角越大波动越明显，若用于精密传动或高速工况，通常需要成对使用双万向节并保证中间轴与两端轴夹角相等，以此抵消转速不均；而在操纵机构、手动调节装置这类对瞬时转速比不敏感的场合，单节结构即可满足要求，零件数量少、维护点少、成本更低。三维装配中需验证叉架在最大摆角下的运动包络，确认上下叉体不会与筒壁、十字轴端面发生碰撞，销轴装入后两端留有轴向窜动间隙，补偿温升带来的热膨胀。整体结构没有复杂曲面，加工工艺性好，筒部可采用圆钢车削或管材切割，叉架耳部铣削成型后钻孔，十字轴可锻造成型再精加工轴颈，适合小批量定制配套，也便于维修时单独更换磨损的销轴与衬套，不用整体报废整个传动节点。
