阶梯轴类带螺纹传动主轴结构设计

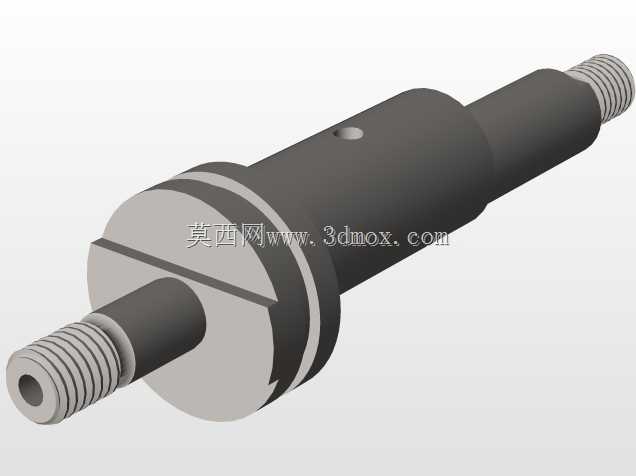

　　该零件为典型阶梯式传动轴结构，整体沿轴向呈现多段直径渐变的轴系布局，两端均加工出外螺纹段，螺纹根部紧邻光轴过渡段，中部设置大直径轴肩作为轴向定位基准，轴肩一侧的圆柱面上加工有径向贯通小孔，可用于穿入定位销、锁紧螺钉或者作为润滑油路的通油孔使用。从实际装机场景来看，这类轴件常应用在小型减速机构、手持动力工具、精密进给模组以及轻工自动化设备当中，两端螺纹段用于装配锁紧螺母、传动轮或者连接端盖，通过螺母预紧将套装在轴身光轴段的轴承、齿轮、带轮等零件轴向压紧，中部凸起的轴肩一方面承担轴向定位作用，为轴承内圈或者传动件提供贴合端面，另一方面也可承受传动过程中产生的轴向载荷，避免零件沿轴窜动。径向小孔的设计在装配时可配合止动销实现周向锁止，

　　防止轴上配套零件与轴身发生相对转动，也可在润滑工况下作为注油通道，向轴与衬套的配合面输送润滑介质，降低相对转动时的摩擦磨损。设计过程中各轴段的直径差按照装配顺序逐级变化，从端部螺纹段到相邻光轴段预留螺纹退刀空间，光轴段与中部大轴肩之间采用圆角过渡，避免轴径突变位置产生应力集中，在交变扭矩长期作用下降低断裂风险。两端螺纹的公称尺寸与配套锁紧螺母的规格匹配，螺纹长度覆盖螺母拧紧行程以及防松垫片的安装厚度，轴端中心加工的内凹孔可作为顶尖孔，在车削加工、外圆磨削工序中支撑工件，保证各轴段的同轴度公差。轴上各配合面根据装配需求选取不同公差等级，安装轴承的轴段采用过渡配合保证周向固定精度，穿过传动件的轴段可选取间隙配合便于现场拆装，

　　轴肩端面与轴线的垂直度需要严格控制，确保压紧轴承内圈时受力均匀，不会出现偏载导致轴承滚动体异常磨损。整机布局时该轴横向穿入设备箱体的支撑工位，两端由箱体孔内的轴承提供径向支撑，轴端伸出箱体的螺纹段外露，用于安装传动轮并通过螺母锁固，中部大直径轴肩卡在箱体内部限位台阶处，约束轴的轴向窜动范围，径向小孔位置对准箱体上的定位销孔，打入销钉后即可完成轴与周边传动件的周向定位。零件整体外形为回转体，全部结构特征均可通过车削、钻削工序完成加工，无需复杂铣削工序，加工工艺性良好，适合批量生产，建模时将各轴段同轴约束，螺纹特征采用标准牙型参数绘制，径向孔与轴身执行布尔求差运算，轴肩过渡圆角按照轴径比例设定合理数值，既保证结构强度，

　　也避免圆角过大导致配套零件端面无法完全贴紧轴肩。在设备运行过程中，该轴承担传递扭矩、支撑回转零件的核心作用，各段结构的尺寸边界完全适配常规标准轴承、紧固件的安装尺寸，不需要定制特殊配套件，维护更换时可直接选用通用标准件完成装配，有效降低设备的后期运维成本。
