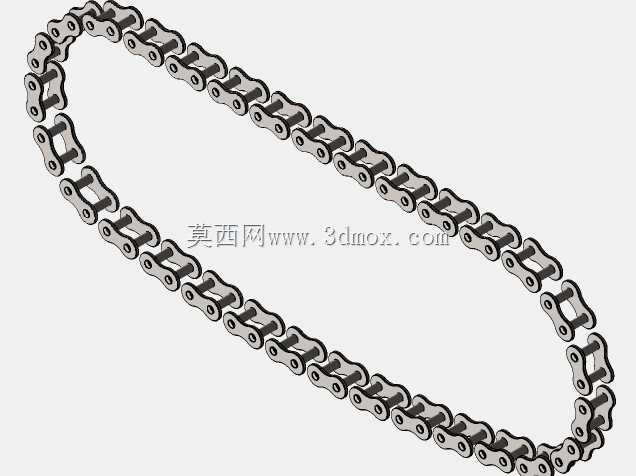

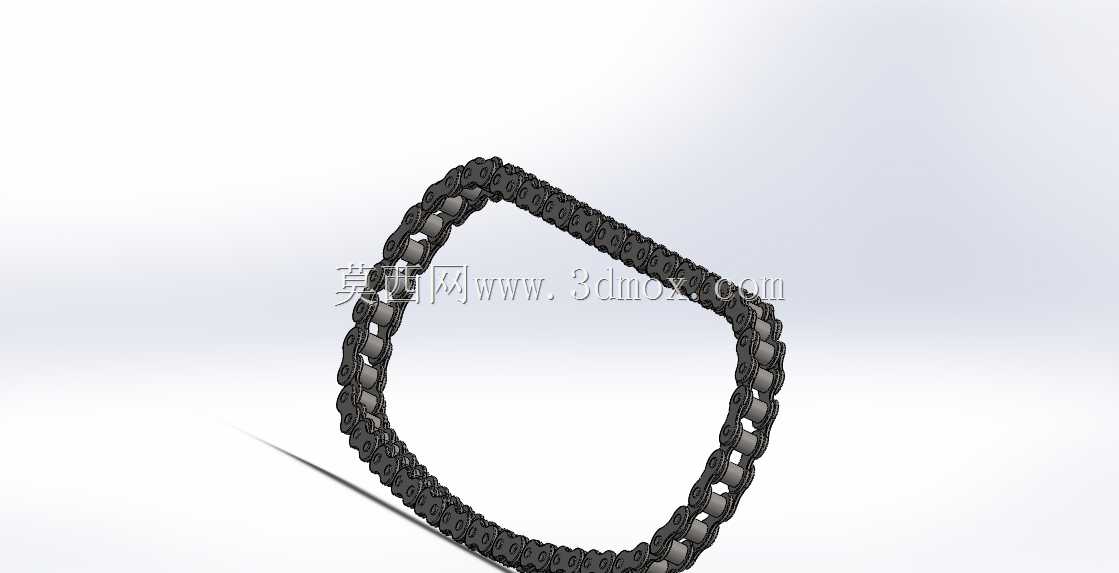

这套链条结构围绕常规滚子链传动的布置逻辑搭建,数模中完整还原了内链板、外链板、套筒、滚子、销轴各组成件的装配关系,链节按闭合环路依次铰接,整体呈现出绕两轮布置后的自由张紧形态,可直接用于链传动方案的结构校核、运动演示与布局参考。
从实际设备场景来看,滚子链是中低速重载传动里应用极广的挠性传动元件,常见于输送线主轴驱动、农机动力传递、摩托车与自行车后轮驱动、机床辅机进给、包装设备分度输送以及各类需要保持固定平均传动比的开式传动工位。和带传动相比,它不存在弹性滑动造成的转速丢转,平均传动比准确,张紧力要求更低,轴与轴承承受的径向载荷相对更小;和齿轮传动相比,它对两轴中心距的容忍度更高,不需要箱体内部高精度啮合定位,在远距离动力传递场景下布置成本更低,还能通过增减链节数量灵活调整中心距,适配机架焊接后存在的小幅尺寸偏差。
建模过程中首先要理清链节的铰接逻辑:每一节内链节由两片内链板将套筒两端过盈压装固定,滚子空套在套筒外圆,工作时滚子与链轮轮齿接触滚动,大幅降低齿面与链条之间的滑动磨损;外链节的两片外链板则将销轴两端压牢,销轴穿过相邻内链节的套筒内孔形成回转副,相邻链节可绕销轴相对转动,这也是链条能够弯折绕入链轮的核心结构。数模里每一处铰接位置都保留了合理的配合间隙,没有把链板与销轴做成刚性一体,后续导入运动仿真环境时,只需给链轮添加旋转驱动、给各铰接副设置转动约束,就能复现链条逐节啮入、啮出链轮的完整运动过程,也能直观观察多边形效应带来的瞬时链速波动——这也是链传动选型时必须控制最高转速的原因,链轮齿数越少、链节节距越大,速度波动和动载荷越明显,高速工况通常会优先选小节距多齿数链轮来降低冲击。
外形与安装边界方面,该闭合链环的环路轮廓对应两链轮的分度圆直径与中心距设计:链条绕在两轮上时,包角段贴合链轮齿廓,松边与紧边形成近似直线的悬垂段,实际装机时松边通常布置在下方,避免链条松驰后与紧边发生剐蹭,也能让啮入端更顺利啮合。设计阶段需要预留张紧调节空间,常见做法是将其中一个链轮的轴承座做成长腰形可调结构,或是在松边外侧加装张紧轮,张紧轮通常布置在链条绕入主动轮的一侧,齿数略小于小链轮,齿形与链轮一致;中心距的取值也有工程经验范围,过小会导致小链轮包角不足、同时啮合齿数太少,加剧单齿载荷,过大则松边悬垂量过大,运行时容易出现抖动、跳齿,一般中心距控制在30到50倍链节节距比较稳妥。
细节结构上,链板通常采用8字形轮廓,既保证各截面抗拉强度接近,又能整体减重、减缓运动时的惯性冲击;销轴与套筒的配合面是链条磨损的核心区域,润滑时需要让润滑油渗入销轴和套筒的铰接间隙,而不是仅附着在外链板表面,开式低速工况可定期人工涂覆润滑脂,高速重载设备则会配置链罩与油浴润滑结构,既阻挡粉尘进入铰接面,也降低运行噪音。数模呈现的闭合环路没有附带链轮,但链节的弯折曲率完全符合标准链轮的最小包络半径,设计人员可以直接根据链节规格匹配对应节距的链轮参数,快速完成整套传动副的布局,也能在设备三维总装中提前校验链条与周边机架、护罩、管线的安全间隙,避免装机后出现运动干涉。
