两英寸外螺纹直通球阀结构设计

　　这款两英寸手动球阀主要面向中小型流体管路的通断控制场景，常见于农业灌溉支管、车间冷却水回路、小型给排水系统以及低压气动输送管线中。阀体采用直通式流道布局，介质流经阀腔时转向损失小，全开状态下流通截面接近管路内径，能够有效降低压损，避免管路中杂质在阀座附近沉积卡滞。

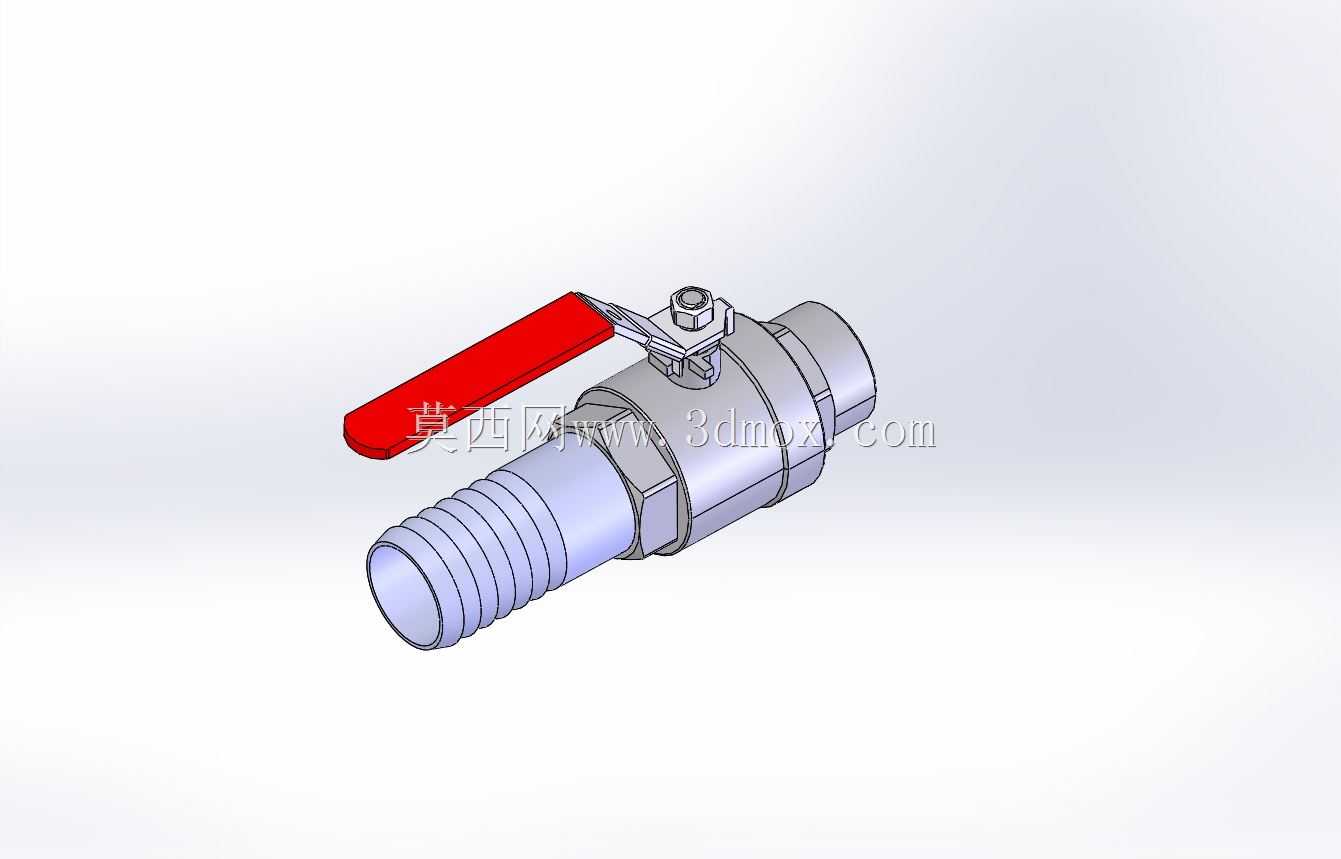

　　从现场安装边界来看，阀门一端设计为外螺纹宝塔接头结构，外壁带有多道环形防滑肋，可直接插接柔性软管并通过喉箍锁紧，适配橡胶管、PVC编织软管等常见柔性管路；另一端为标准外螺纹接口，可与内螺纹管件、硬管接头或设备预留接口旋合连接。建模时已保留接头端部的完整螺纹牙型与倒角，装配阶段可直接校核软管插拔行程、扳手操作空间以及相邻管路的干涉情况，两英寸通径对应的阀体总长、阀杆中心高度和手柄回转半径均按实际操作需求布置，手柄在90度开关行程内不会与邻近管道、墙面或设备机架发生碰撞。

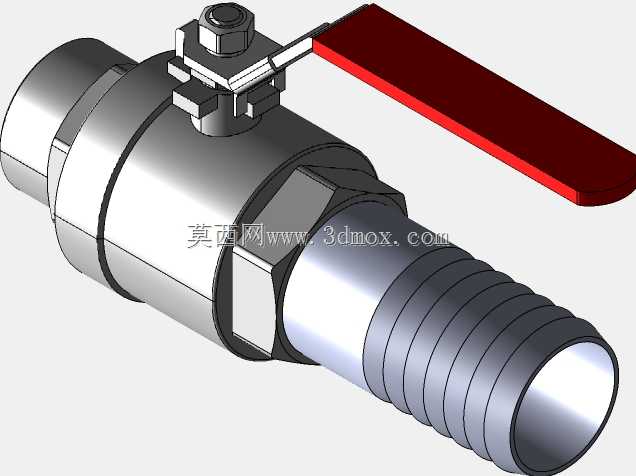

　　结构设计上，球体采用中部通孔的启闭件，依靠阀杆带动球体绕阀杆轴线做90度旋转，即可实现全开与全关状态切换。阀杆从阀体上部穿出，顶部通过扁位与手柄配合，手柄根部设置压盖与锁紧螺母，既约束阀杆轴向窜动，又可通过压紧填料实现阀杆处的动密封，防止管路带压时介质从转轴间隙渗漏。阀体两侧采用螺纹连接的阀盖结构，内部夹持密封圈与球体配合，装配时可通过控制阀盖旋合扭矩调整密封预紧力，在保证启闭扭矩适中的同时，实现低压工况下的可靠截断。红色加长手柄提供了足够的力臂，操作人员无需额外工具即可手动完成开关动作，手柄扁平形态也便于直观判断阀门开度：手柄与管路同向为全开，垂直管路为全关，现场巡检时可快速识别管路状态。

　　建模过程中，球体、阀座密封圈、阀杆、填料压盖、手柄、锁紧螺母以及两端接头均按独立零件拆分，装配关系完整还原了实际产品的配合逻辑：阀杆下端与球体顶部的凹槽采用扁方传动，避免转动打滑；密封件预留了合理压缩量，可直观展示密封面的贴合位置；阀体流道全程做等径处理，没有突兀的缩径台阶。对于需要做管路布局的设计人员来说，可直接将该模型放入管线总成中，核对阀门安装位的预留长度、手柄操作空间以及软管弯曲半径，也可在此基础上衍生不同接口形式、不同通径规格的球阀变体，快速完成流体控制系统的三维布置与选型校验。
