三英寸手动外螺纹直通球阀结构

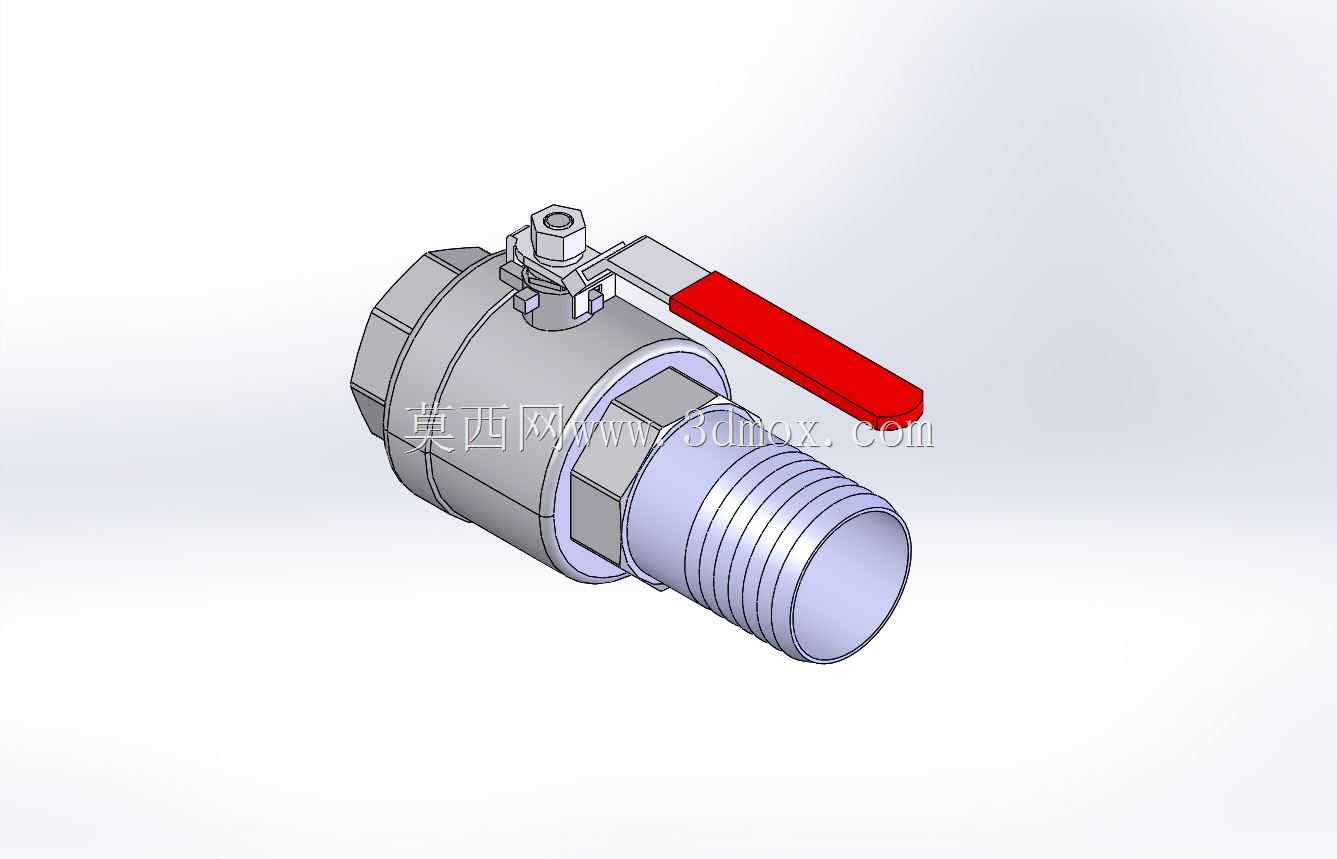

　　这套三英寸手动球阀结构面向工业流体管路的通断控制场景，常见于给排水管网、化工介质输送支线、暖通循环系统、小型工艺设备进出口以及临时流体接驳工位。阀体采用两端异接口布局，一端为内螺纹承插式连接端，可直接旋入对应规格的外螺纹管路接头，另一端为外螺纹直插段，适配带内螺纹的软管接头、快接卡套或设备预留接口，无需额外加工转换法兰即可完成管路装配，在中小口径低压管路的快速布设场景中实用性突出。

　　从功能实现逻辑来看，阀体内置球形启闭件，球芯开设与管路通径匹配的直通流道，当手柄转动至与管路轴线平行位置时，球芯流道完全对准上下游通路，介质沿直线流过阀腔，流阻极低，不会出现明显的压力损失；手柄扳动90度至与管路垂直位置时，球芯随阀杆同步旋转，实心球面封堵流道，实现管路完全截断。这种90度旋转启闭的操作方式，相比闸阀、截止阀的多圈旋拧结构，开关动作更快，操作人员在设备启停、管路检修、介质切换时可以快速完成通断操作，手柄端部的红色包覆层既提升了手动扳动时的摩擦力，也在工业现场环境中起到醒目标识作用，便于巡检人员快速识别阀门位置与开关状态。

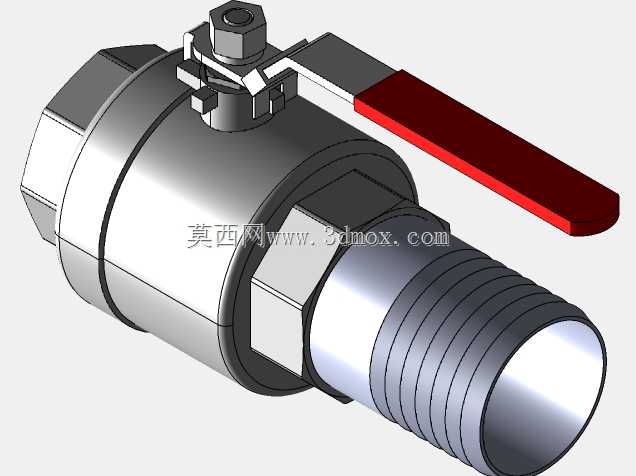

　　结构设计上，阀体采用分体式组合结构，左右阀体通过螺纹旋合装配，中间夹持密封阀座，既简化了球芯的装配工艺，也方便后期拆解更换密封件；阀杆从阀体顶部的装配孔插入，与球芯顶部的扁位卡槽配合传递扭矩，阀杆外部设置压盖与填料密封结构，防止介质从阀杆转动间隙向外渗漏；手柄通过锁紧螺母固定在阀杆顶端，扁方配合结构避免手柄与阀杆之间出现转动打滑，同时可以根据现场操作空间调整手柄的安装角度。两端接口的螺纹段预留了足够的旋合长度，外螺纹端加工有标准管螺纹牙型，装配时缠绕密封带或配合密封垫即可实现可靠的端面与螺纹双重密封，内螺纹端的内腔台阶可对插入的管路接头进行轴向定位，避免旋入过深顶碰内部球芯。

　　安装边界方面，该球阀整体为直通式布局，轴向总长度适配三英寸管径的常规安装间距，阀体中部的六角受力面可供管钳夹持发力，装配时无需额外固定阀体即可完成两端接头的旋紧操作；手柄的转动半径需要在安装时预留足够的侧向操作空间，避免手柄90度摆动过程中与周边管路、设备机架发生干涉。阀体的流通通径与三英寸管路匹配，全开状态下流道无突兀缩径，可适配水、轻质油品、压缩空气等多种常规介质的输送需求，整体结构兼顾了装配便捷性、密封可靠性与现场操作的实用性。
