多工位管材送进夹持活套机组

项目分类:通讯工具类 发布时间:2022-06-09 ID:647969
  • 多工位管材送进夹持活套机组
  • 多工位管材送进夹持活套机组
  • 多工位管材送进夹持活套机组

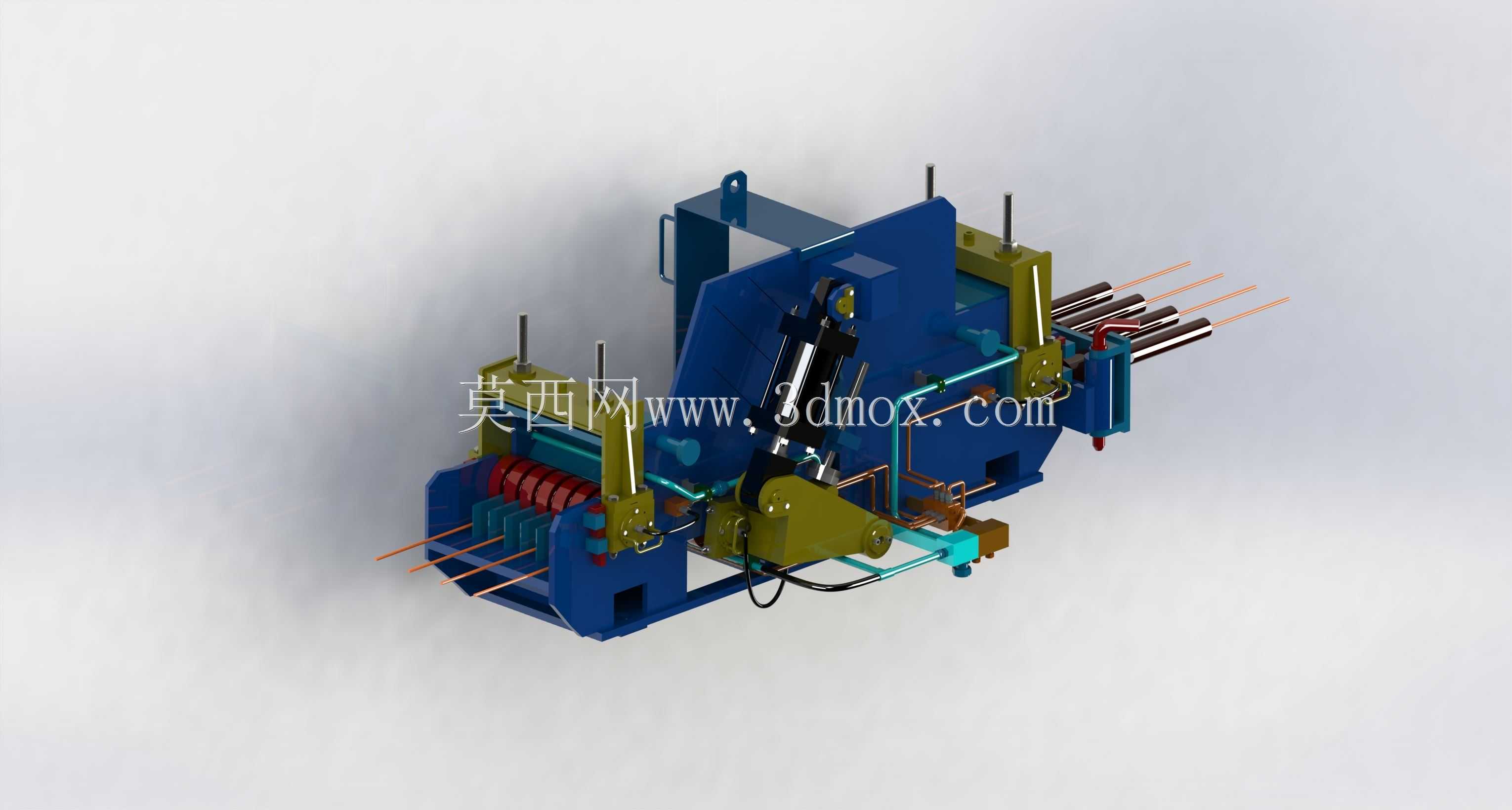

  这套活套机构在长材连续加工产线里承担缓冲与协同送料的核心作用,常见于焊管机组、冷拔线材生产线、铜管铝管连续轧制工位以及多工位管材冲切连线中。产线前后段的运行速度很难做到完全同步,前段开卷、矫直的出料节奏和后段焊接、拉拔、切断的进给节奏存在瞬时差,活套就利用自身的摆臂储料行程,把两段速度差转化为管段在机组内的冗余弯折储量,既避免硬拉扯把薄壁管拉扁、拉断,也不会因为后段短暂停机导致前段堆料乱管。现场调试时,操作工只需要观察活套摆臂的抬起高度,就能判断前后段速差是否在合理区间,摆臂触碰到低位限位说明储料即将耗尽,需要降低后段进给速度;摆臂抬升到高位限位则说明储料满量,前段开卷机要降速等待,整套逻辑不需要复杂的视觉检测,靠机械结构本身的位置反馈就能完成产线节奏匹配。

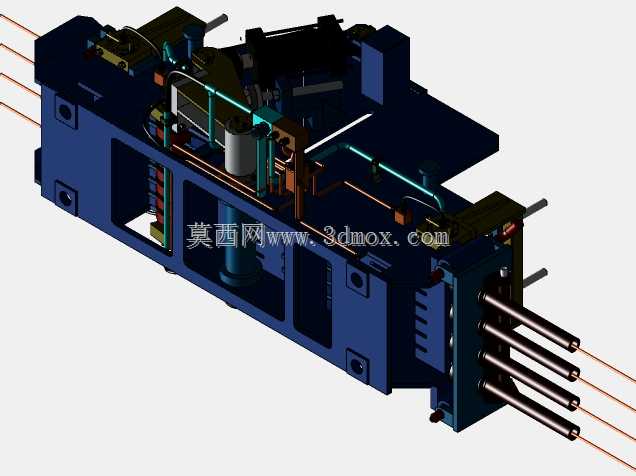

  从结构布局来看,整机采用厚钢板焊接的立式主墙板作为承载基体,墙板内侧加工出定位基准面,所有导向辊轴、驱动气缸、夹持模组都直接锁附在墙板的加工面上,装配时不需要额外搭拼支架,整体刚性足以承受六根管材同时高速穿行带来的交变冲击。多根平行排布的导向辊组分成前后两段,进料侧的辊子做了沉槽处理,槽型弧度和管材外径匹配,管材进入机组后被约束在槽内,不会在高速送进时出现左右窜动、相邻管互相缠绕的问题。夹持执行部分选用了两组对称布置的气动压块,压块贴合面贴有耐磨聚氨酯垫层,夹紧时不会在铜、铝这类软质管材表面压出夹痕,同时垫层的摩擦力足够带动管材随动,送进过程中不会出现打滑丢步。

  驱动侧的连杆摆臂是活套实现储料动作的核心,摆臂转轴采用带座调心轴承支撑,长期往复摆动也不会出现轴端卡滞,摆臂末端的活动导向辊和固定侧辊组形成错位排布,当摆臂向下摆动时,穿行的管材被压出向下的弧形弯,这段弧形弯的长度就是活套储存的冗余料长;摆臂向上回位时,储存的管段被逐步释放,补给后段的连续送进。气路管线沿墙板外侧走线布置,每一路气缸都配套独立的节流阀,调试时可以单独调整压块的夹紧速度和摆臂的摆动阻尼,避免动作过快产生撞击异响,也能防止动作过慢跟不上产线的速差响应。机组两端都伸出了导向穿管杆,穿管引料时操作工可以直接把管材从前端导杆穿入,顺着辊槽一路推到后端出料口,不需要拆开护罩手动引料,换产换规格的准备时间能压缩到十分钟以内。

  安装边界上,整机的主墙板底部预留了四个长条型地脚安装孔,孔位方向沿产线输送方向开设,现场就位时可以根据前后设备的对接中心微调整机的轴向位置,对接公差容忍度远高于固定式安装孔位。设备的侧向伸出部分主要是摆臂的摆动行程空间,布局产线时需要在墙板外侧留出足够的安全距离,不能在摆臂摆动范围内布置桥架、气路阀组或者其他辅机,避免运行中发生运动干涉。整机的高度方向上,顶部预留了吊环安装位,车间航车可以直接挂钩整体吊装就位,不需要拆分辊组和气缸组件,进场安装效率很高。结构设计阶段就把易损件的更换空间预留出来,导向辊的轴端挡块全部布置在墙板外侧,更换磨损辊子时不需要拆开内侧的管材通道,松开外侧锁紧螺母就能抽出辊轴,日常维护的可达性非常好。针对不同管径的生产需求,只需要更换对应槽宽的导向辊和匹配弧度的压块垫层,其余主基体、驱动连杆、气缸组件都可以通用,整套机构的衍生适配成本很低,能够覆盖从细口径毛细管到中等直径流体管的多规格连续生产工况。
