卡扣自动插装工业工作站结构设计

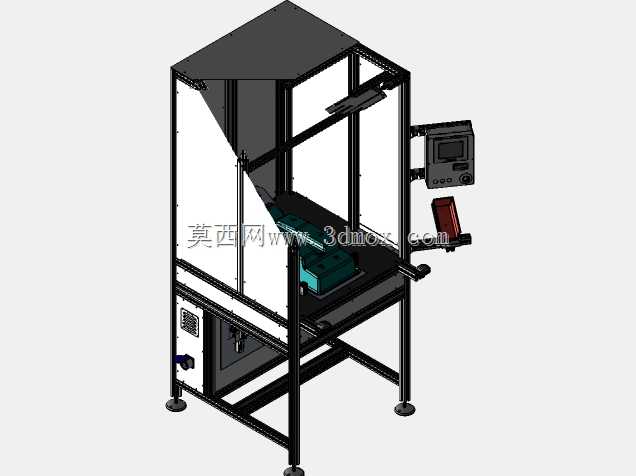

　　这套卡扣插装工作站的整体框架采用40系列工业铝型材搭建，型材截面规格为40mm×40mm，槽宽8mm，框架总高度约1850mm，工作台面离地高度设定为850mm，适配产线作业人员站立操作的人机工程高度，整机占地边界约1200mm×900mm，底部配置四个可调脚杯，脚杯调节行程±20mm，可抵消车间地面3mm以内的平整度误差，安装时仅需预留设备后侧300mm的维护通道、左右两侧各200mm的操作避让空间即可完成产线就位。框架的上半部分三面封覆透明亚克力防护板，正面预留工件上下料开口，亚克力板厚度5mm，通过型材内置的弹性密封条卡装固定，既可以阻挡插装工位可能弹出的卡扣碎屑，又能让运维人员全程观察内部机构的运行状态，

　　框架顶部封盖采用2mm厚冷轧钢板折弯成型，用来承载顶部的照明模组与状态警示灯，钢板内侧贴覆隔音棉，可降低插装执行机构高频动作产生的噪音外传。设备右侧悬臂位置搭载人机交互控制盒，悬臂采用可旋转锁紧结构，控制盒可在0-120度范围内水平转动，适配不同操作站位的视角需求，控制盒面板集成触控显示屏、急停按钮、模式切换旋钮与启动复位按键，控制盒下方的悬臂托架上放置条码扫描枪，用来录入待加工工件的批次信息，实现生产数据的追溯绑定。工作台面采用15mm厚的电木板铺设，电木板表面绝缘耐磨，台面上预留定位工装的安装孔位，孔位按照待装配塑胶壳体的轮廓排布，工装底座通过内六角螺丝锁紧在台面的T型槽内，更换不同批次产品时仅需替换定位仿形块，

　　无需重新调整整机的主体机构位置。插装执行端布置在台面中部的作业区域，包含卡扣供料轨道、压装执行气缸与到位检测传感器，供料轨道采用阶梯式直振送料结构，卡扣从振动盘出料后沿轨道有序排列，轨道末端设置分料挡块，每次仅放行一枚卡扣到压装工位，压装气缸的行程根据卡扣的压入深度设定为35mm，气缸输出端配置浮动压头，浮动接头可补偿±0.5mm的位置偏差，避免硬压损伤塑胶工件的装配孔位。设备下部的腔体用来布置电气控制元件，腔体侧板开设通风散热孔，内部安装导轨式开关电源、PLC控制模块、电磁阀组与气源处理三联件，气源入口设置在腔体后侧，接入车间0.5-0.7MPa的压缩空气管路，三联件可过滤压缩空气中的水分与杂质，调节输出气压稳定在0.55MPa，

　　保障压装力的一致性。电气布线全部沿铝型材的内置槽道布设，强弱电线路分开走线，传感器信号线与动力线间隔100mm以上，避免信号干扰，所有线缆的接头处都标注线号，方便后期故障排查。该工作站主要应用在消费电子塑胶件、小型家电外壳的装配产线中，替代人工手动摆放卡扣、手持压钳压装的工序，人工操作时容易出现卡扣漏装、压装不到位、压歪损伤工件的问题，设备通过传感器检测卡扣是否到位、工件是否摆放正确，只有所有检测信号满足条件才会启动压装流程，压装完成后通过位移传感器确认压入深度，不合格品会触发声光提示，不会流入下一道工序。设计过程中优先考虑了换型的便捷性，所有与工件接触的仿形工装、压头都采用快拆结构，更换产品型号时，操作人员仅需松开两个快拆螺丝即可完成工装替换，单次换型时间控制在10分钟以内，适配多品种小批量的柔性生产需求。框架的铝型材连接全部采用内置角件与膨胀螺栓，连接强度满足设备连续三班倒运行的刚性要求，压装动作产生的冲击力通过型材框架传导到底部脚杯，不会出现台面晃动的情况。防护结构的设计同时兼顾了安全规范，设备正面的操作开口处设置安全光栅，当操作人员的手伸入作业区域时，设备会立即暂停压装动作，避免发生夹伤风险，亚克力防护板的边缘都做了倒圆角处理，没有尖锐外露的边角，符合车间设备的安全防护要求。
