槽体折弯成型专用机械结构

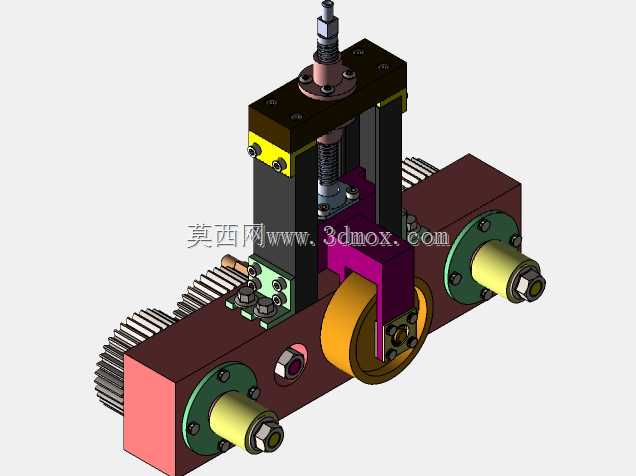

　　这套折弯执行机构主要面向窄长槽型钣金件的折弯工序，在通讯机柜槽体、电气安装导轨槽、小型设备机壳折边这类加工场景里，常用来替代人工手动折弯，解决薄钢板槽类零件折弯角度不一致、折弯直线度差、批量加工效率低的问题。整机的执行逻辑围绕两侧同步进给加顶部压合的动作布局展开，底部横向布置的两根带齿轮的传动轴是动力输入的核心，轴端预留了标准联轴器安装位，既可以外接伺服电机通过减速机构驱动齿轮齿条完成横向送料，也可以适配手轮做小批量手动调试，齿轮和机身侧面的齿条啮合时，能带动上方的折弯压头组件沿机身长度方向精准移动，匹配不同长度槽体的折弯点位需求。

　　从结构设计思路来看，整机没有采用大型折弯机的整体龙门框架，而是做了分体式模块化布局：底部承载基座采用厚重的铸铁式块状结构，两侧伸出的传动轴通过带法兰的轴承座固定在基座端面，轴承座和基座之间用止口定位，保证两根传动轴的同轴度误差控制在0.05mm以内，避免齿轮传动出现卡滞、偏磨的问题。基座上方的立式压合模组采用双导柱导向结构，中间布置滚珠丝杠传递压合力，丝杠顶部预留了气动压缸或者电动缸的连接接口，用户可以根据自身车间的动力配置选择压合驱动方式，压头下方配套了和槽体轮廓匹配的折弯成型模具，黄色的辊轮式压边件可以在折弯过程中随钣金件进给转动，减少工件表面的划伤，避免传统硬压头在薄钢板表面留下压痕。

　　在安装边界方面，整套机构的横向长度适配常规600mm以内的槽体加工行程，机身底部的安装面预留了四个沉头固定孔，可以直接锁固在标准工业工作台或者设备机架台面上，不需要额外做大型地基预埋，整体占用的安装空间紧凑，既可以作为独立的小型折弯工位单独使用，也可以嵌入到自动化钣金加工产线当中，和上料机械手、下料输送线做信号联动。机身两侧的传动轴伸出端长度经过校核，在外接驱动元件时，驱动件的外轮廓不会超出机身两侧的安全防护边界，立式压合模组的最大上行行程预留了足够的工件取放空间，当压头抬升到上限位时，压头下表面和基座工作台面的间距可以满足厚度3mm以内的钣金槽件自由取放，不需要额外拆卸模具。

　　实际功能特性上，这套机构的折弯动作分为两个步骤：首先横向进给模组带动压头移动到预设的折弯点位，顶部丝杠驱动压头下行，先将槽体待折弯的部位压紧定位，随后两侧的辊轮同步施压，将钣金边沿预设的折弯角度翻折成型，双轴同步传动的设计可以保证折弯时槽体两侧受力均匀，不会出现单侧拉扯导致的槽体扭曲变形。机构上所有的传动部件都做了可拆卸设计，齿轮、轴承、导套这些易损件都采用标准通用规格，后期维护更换时不需要定制特殊配件，压头模具的安装位采用标准化槽口设计，针对不同截面形状的槽体，只需要更换对应轮廓的折弯模具，就可以快速切换加工品类，适配多品种小批量的钣金加工需求。

　　从结构校核的角度看，底部基座的壁厚经过加强处理，在承受最大5吨的压合力时，基座的变形量控制在0.02mm以内，不会因为长期承压出现基准面凹陷的问题，立式模组的两根导柱表面做了淬火硬化处理，表面硬度达到HRC58以上，长期往复运行的磨损量极小，可以长时间保持压合的运动精度。整套结构没有冗余的复杂部件，所有运动副的润滑点都预留了外露的油嘴，日常保养时可以直接加注润滑脂，不需要拆解外围护罩，非常适合车间一线的长期连续作业场景。
