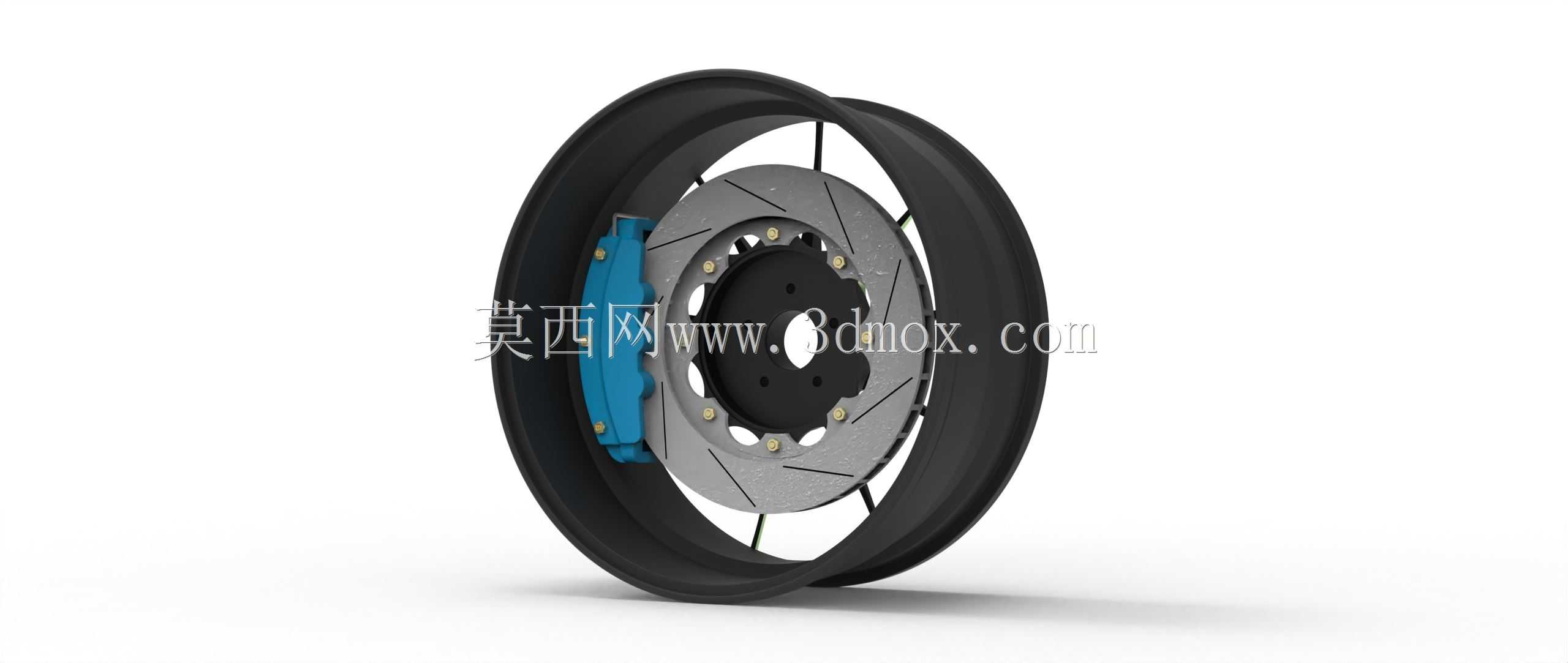

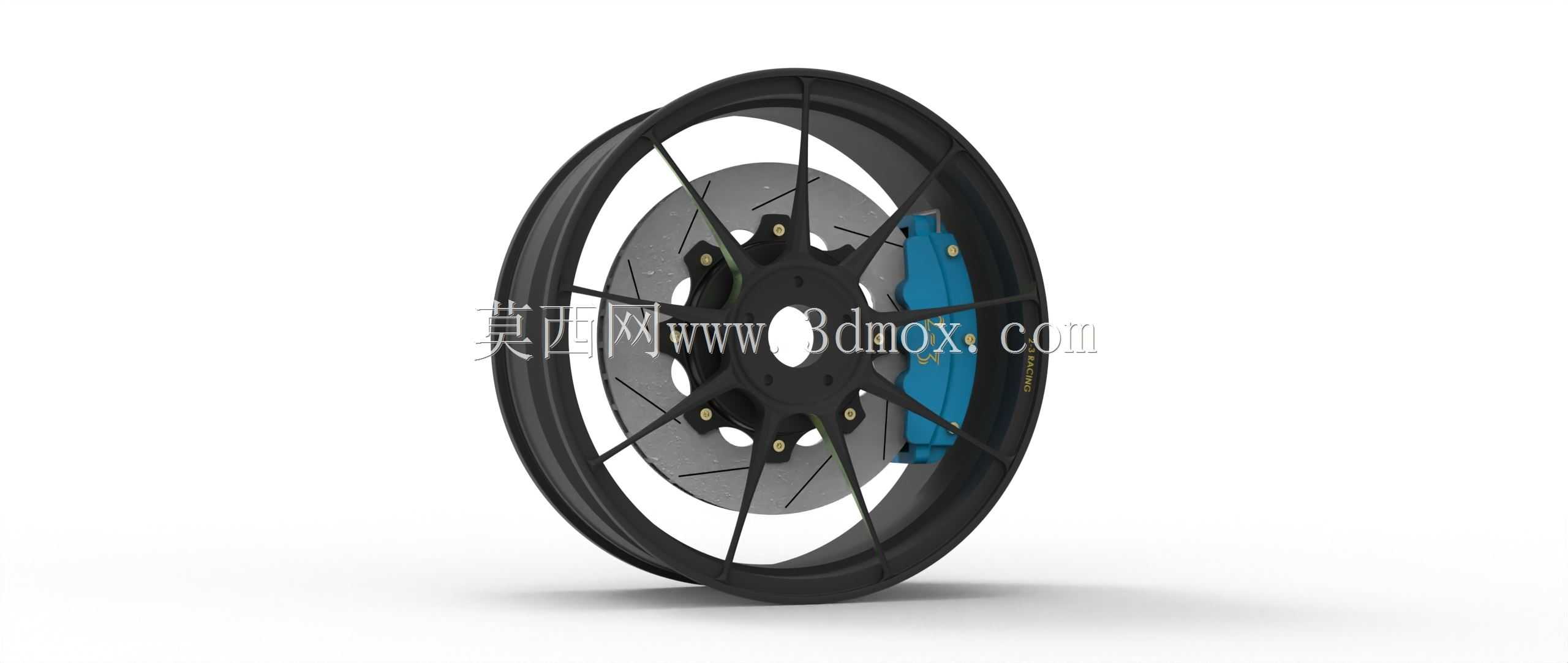

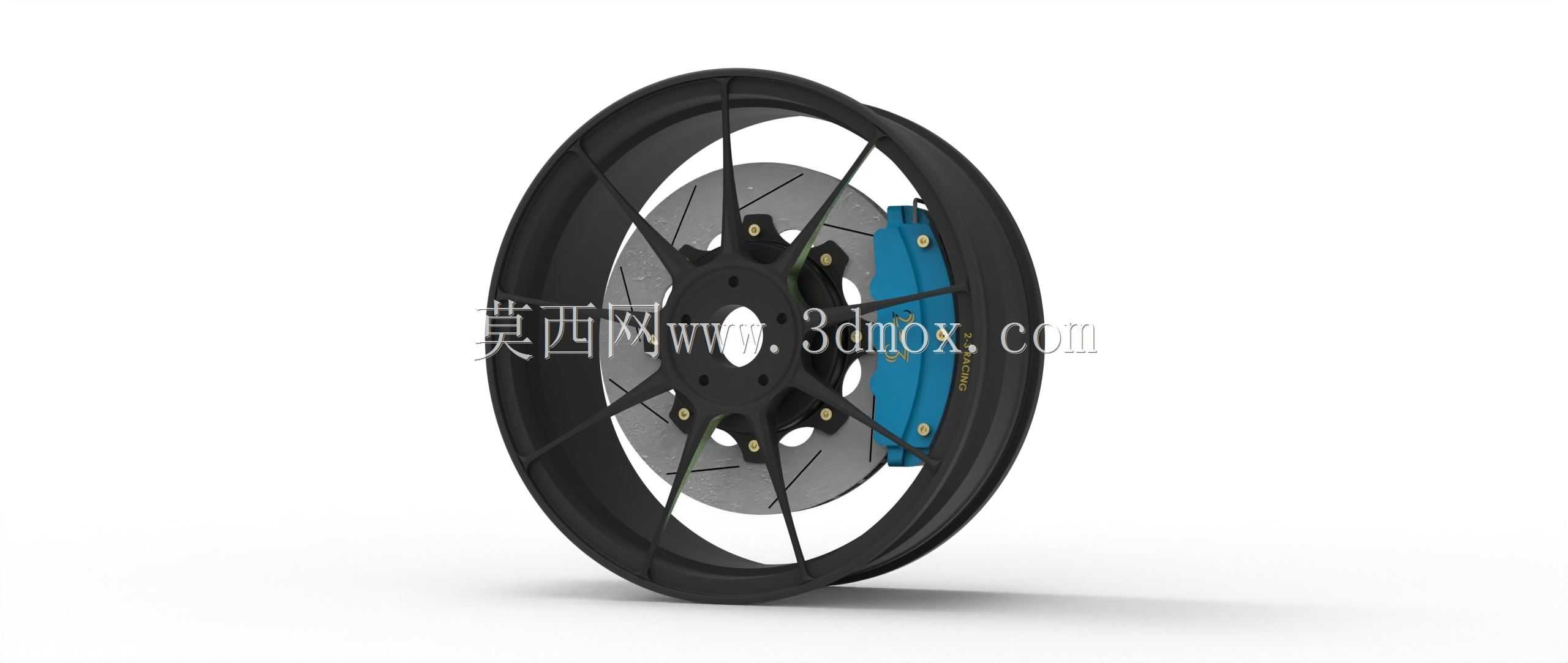

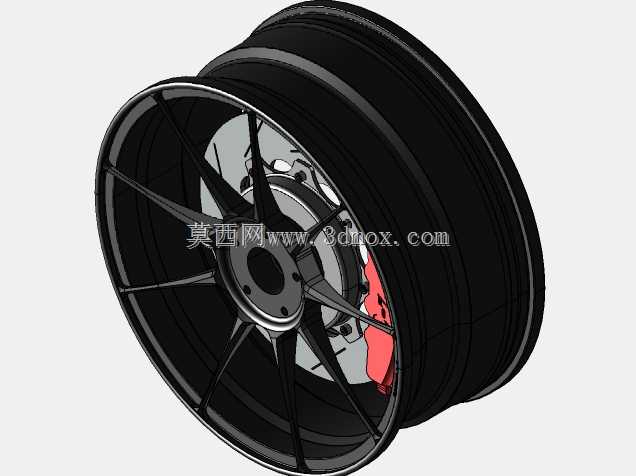

带轮辋的R35制动盘总成结构设计

　　这套带轮辋的制动盘总成，围绕高性能车辆轮端制动系统的实际装配需求展开，核心是把制动盘、制动卡钳、轮辋三者的空间匹配关系完整呈现，避免单独设计制动部件时出现装车干涉、制动间隙不足、轮辋避让空间不够这类现场常见问题。

　　从实际应用场景来看，这类集成轮辋的制动总成三维结构，多用于高性能乘用车辆的轮端开发、改装制动系统的匹配校核，也可作为赛车制动系统教学、制动部件结构演示的载体。日常车辆行驶过程中，轮端需要同时承担承载、转向、制动减速多重功能，制动盘随车轮同步旋转，卡钳固定在转向节或桥体支架上，制动时卡钳内活塞推动摩擦片夹紧制动盘两侧摩擦面，通过摩擦力把车辆动能转化为热能散出，实现减速或驻车。把轮辋和制动部件放在同一装配体中建模，最直接的作用就是在设计阶段就能确认卡钳外侧和轮辋辐条内侧的安全间隙，不会出现实车组装后转动车轮时卡钳剐蹭轮辋、制动盘通风槽被轮辋遮挡影响散热的问题。

　　结构设计上，制动盘采用分体浮动式布局，摩擦环通过多组连接螺栓与中心安装盘固定，中心盘预留了和轮毂轴头匹配的安装孔位与定位止口，保证制动盘和车轮的同轴度，高速旋转时不会出现偏摆抖动。摩擦盘面开设了径向通风槽与划线结构，制动过程中空气可以顺着轮辋内侧的流道进入通风槽，带走摩擦产生的热量，避免长时间连续制动后盘面温度过高出现热衰减，划线结构还可以刮除摩擦片表面的磨屑，保持摩擦系数稳定。配套的制动卡钳为对置活塞结构，本体布置在制动盘径向外侧，卡钳的安装耳位朝向悬架支架方向，建模时完整保留了卡钳的活塞腔、摩擦片安装槽、油管接口位置，能够直观展示制动液压力推动活塞压紧摩擦片的动作路径。

　　轮辋部分采用多辐条轻量化造型，轮辋的中心安装面和制动盘中心盘的安装基准完全同轴，辐条的弯曲走向特意避开了卡钳的外轮廓，在保证轮辋结构强度的前提下预留出足够的制动部件容纳空间。轮辋的胎圈座、轮缘轮廓都按照常规乘用车轮胎装配尺寸构建，轮胎安装后轮辋外侧和制动盘摩擦面之间保留了合理的通风间隙，行驶时气流可以从辐条间隙进入轮腔，穿过制动盘通风槽后从另一侧流出，形成完整的散热风道。

　　安装边界方面，整个总成的轴向尺寸从轮辋外侧安装面到卡钳最内侧端面都做了约束，中心孔直径、螺栓孔分布圆直径和常见高性能车轴头参数匹配，卡钳的安装孔位间距、安装面到制动盘中心的距离都符合R35规格制动器的装配尺寸要求。设计过程中特意校核了几个关键间隙：一是卡钳本体最外点到轮辋辐条内表面的径向间隙，保证车辆过弯、悬架跳动时轮辋不会触碰卡钳；二是制动盘摩擦面两侧到摩擦片的初始间隙，保证非制动状态下制动盘可以随车轮自由转动，不会出现拖磨；三是制动盘背面到转向节安装面的轴向距离，保证半轴、轮毂轴承的装配空间不受侵占。

　　从结构工程师的视角看，这种把轮辋和制动系统整合的装配模型，比单独的制动盘零件模型实用性更强，做轮端布置时不需要再额外调取轮辋数据反复比对，直接就能完成运动干涉检查、散热流道初步评估、安装工序模拟。比如在改装制动系统选型时，通过这个模型可以直接判断大尺寸多活塞卡钳能不能适配现有轮辋，不需要反复试装实物，大幅减少前期匹配的试错成本。模型里每个零件的装配关系都按照实车装配逻辑约束，制动盘和轮毂同轴、卡钳和支架固定、轮辋和轮毂通过螺栓压紧，所有配合面的位置都符合实际装配工艺，能够直接用于制动系统的结构原理讲解、装配流程演示，也可以作为后续开展制动热仿真、轮端强度分析的基础几何模型。
