多直流电机驱动仿生蝎子机器人结构

项目分类:工业机器人 发布时间:2022-06-09 ID:648099
  • 多直流电机驱动仿生蝎子机器人结构

  该结构方案围绕仿生蝎子的运动形态展开,将多组直流减速电机作为独立动作源,分别布置在步足、螯肢与尾刺相关运动链中,形成一套可用于教学验证、仿生机构演示和小型移动机器人开发的机械本体。整机外形参照蝎子躯体分节特征进行工程化重构,中部承载框架承担电机固定、走线约束和杆件铰接作用,两侧步足呈对称排布,前端保留钳状执行区域,后部延伸出带尖刺形态的摆动构件,使外观识别度与机构运动逻辑保持一致。

  从实际用途看,这类结构并不追求大型负载搬运,而是侧重多自由度协调动作的机械实现。它可以作为高校机器人课程中的仿生运动实验平台,用于验证多足步态、关节耦合、电机布置和连杆传动;也可在科普展示、创客项目和小型仿生设备样机中承担动作演示功能。前端螯部可通过电机带动夹爪或摆臂完成简单开合、抬升动作,后部尾刺构件可绕关节做俯仰摆动,配合步足的屈伸,能够模拟蝎子捕食、警戒和移动时的典型姿态。

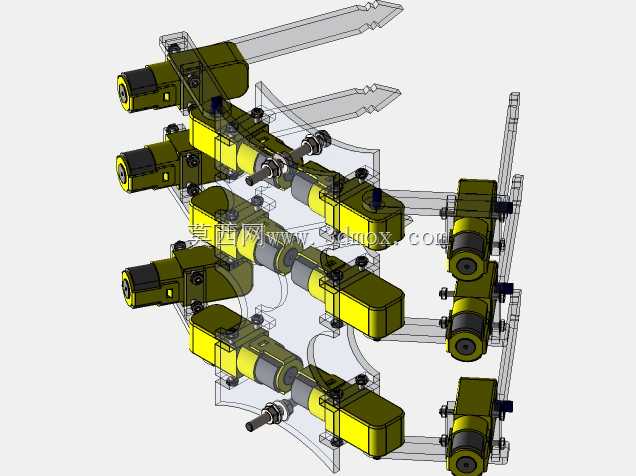

  设计思路上,方案没有采用复杂液压或高成本伺服系统,而是以常见直流减速电机为核心,降低了驱动单元的获取和装配难度。每个电机输出端通过轴套、连杆、摆臂或铰接板与外部构件连接,电机外壳借助支架固定在主体框架上,使动力传递路径清晰可查。透明框架区域在三维中用于表现骨架轮廓和安装关系,实际加工时可替换为亚克力板、铝合金薄板或工程塑料板;黄色块状部分对应电机及安装座,灰色杆件则代表足端连杆、支撑臂和铰接轴。这样的分层表达有利于结构工程师在后续细化时区分动力件、传动件和承载件。

  步足部分采用多连杆串联思路,单条腿的运动由相邻电机或摆臂共同约束,足端轨迹通过连杆长度、铰接点位置和电机转角共同决定。由于蝎子机器人需要在平面上完成稳定支撑,左右腿的布置必须关注重心投影范围。主体框架宽度应覆盖两侧电机外轮廓,足端展开后需形成大于机身投影的支撑多边形;若足端外伸量不足,整机在尾部抬起或螯部前伸时容易出现倾覆倾向。建模时需要逐一检查各腿在极限屈伸位置的干涉情况,尤其要关注电机线束、连杆交叉区和躯体侧板之间的间隙。

  安装边界方面,电机轴向尺寸和输出轴中心高决定了躯体厚度。多台电机沿纵向分层排列时,不能只追求外观紧凑,还要给减速器外壳、固定螺钉、接线插头和维修拆装留出空间。侧板上的铰接孔应保持同轴度,跨板轴销需要设置限位,避免运动过程中连杆侧向窜动。前端螯肢机构与前腿驱动区距离较近,开合动作和步足抬升动作应在三维装配中进行运动包络检查;尾部摆动构件较长,其根部铰接座需要承受较大弯矩,固定螺钉数量和板件厚度不能按普通装饰件处理。

  在结构细化阶段,可先将电机作为固定标准件建立简化模型,再围绕电机输出轴设计连杆接口。足端建议增加橡胶垫或圆弧接触脚,以提高在桌面、展示台等硬质平面上的摩擦力。躯体内部需预留电池、控制板和线缆通道,线缆走向应远离铰接轴和连杆夹点,可在侧板上设置线卡或走线槽。若后续用于真实样机,还需结合电机转速、减速器扭矩和足端负载校核连杆强度,并在关键铰接处加入耐磨衬套,使仿生动作在连续演示中保持稳定。
