直齿圆柱传动齿轮结构三维造型

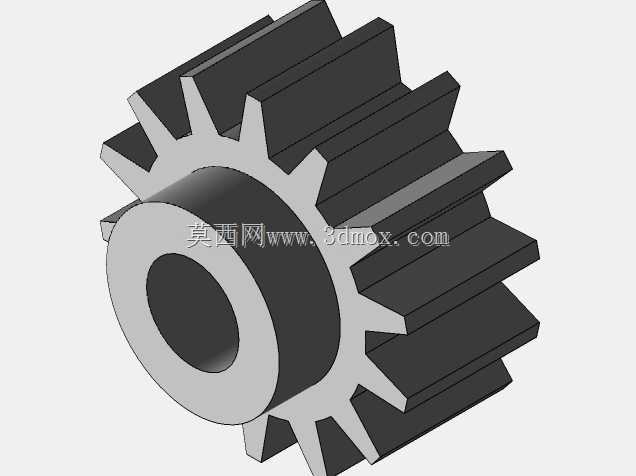

　　该零件为典型直齿圆柱齿轮，采用轮齿、轮缘、腹板与中心轮毂一体化结构，中心设置贯通安装孔，用于穿装传动轴，轮毂外圆与轮缘之间通过环形腹板连接，轮缘外周均匀分布16个直齿，齿向与齿轮轴线平行，整体为等齿宽直齿构型。这类齿轮是机械传动系统中应用最广泛的基础零件，主要用于平行轴之间的旋转运动与扭矩传递，常见于二级减速器、机床进给箱、自动化输送设备、轻工机械的动力传输单元中，工作时两个配对齿轮的轮齿依次啮合，将主动轴的转速、转矩按固定传动比传递给从动轴，可实现减速增扭、增速降扭或者换向传动的功能。

　　从实际装配边界来看，齿轮的轴向总宽度由轮齿部分的齿宽决定，所有轮齿的轴向端面平齐，轮毂的轴向长度与齿宽保持一致，安装时齿轮两端面可贴合轴肩或者轴用挡圈实现轴向定位，中心安装孔与传动轴采用过渡配合或者键连接，通过平键传递扭矩，避免齿轮与轴之间出现相对转动。设计过程中首先确定齿轮的核心参数：模数、齿数、压力角，这些参数直接决定分度圆直径、齿顶圆直径、齿根圆直径的大小，齿顶圆是齿轮的最大外轮廓，装配时需要预留足够的径向空间，避免齿顶与箱体内部其他零件发生干涉；齿根圆位于轮齿根部，需要保证齿根圆角半径，降低啮合过程中的应力集中，避免轮齿受载时从根部发生断裂。

　　轮齿采用标准渐开线齿形，齿廓从齿根到齿顶为连续渐开线曲面，这种齿形的优势在于啮合过程中传动比恒定，瞬时传动速度平稳，不会产生刚性冲击，适合中低速、中等载荷的连续传动场景。直齿构型的特点是加工工艺成熟，可通过滚齿、插齿直接加工成型，不需要专用螺旋齿加工设备，制造成本较低，装配时没有轴向分力，支撑轴的轴承只需要承受径向载荷，不需要额外配置承受轴向力的角接触轴承，简化了轴系的整体结构。

　　轮毂部分的厚度设计需要匹配传动轴的直径，通常轮毂外径取安装孔直径的1.5~1.8倍，保证轮毂有足够的刚性，传递扭矩时不会出现轮毂开裂或者孔壁变形；腹板的厚度小于轮毂与轮缘的厚度，在保证整体结构强度的前提下减少零件整体重量，降低转动惯量，让齿轮启停过程更加平顺，同时减少不必要的材料消耗。如果应用在载荷较大的工况下，还可以在腹板上开设均匀分布的减重孔，进一步降低重量，同时方便装配时吊装与穿装固定。

　　实际选型配对时，两个啮合齿轮的模数、压力角必须完全一致，齿宽可以取相同尺寸，也可以让小齿轮齿宽比大齿轮宽5~10mm，避免装配时轴向错位导致啮合接触面积不足。安装过程中需要保证两根传动轴的平行度误差在允许范围内，轴系中心距与齿轮理论中心距的偏差控制在公差范围内，否则会出现齿侧间隙过大导致传动冲击、或者间隙过小出现卡齿、磨损加剧的问题。轮齿的啮合接触面需要保证沿齿宽方向均匀接触，避免局部偏载导致轮齿局部过早磨损。

　　三维造型过程中，先通过草图绘制齿轮的分度圆、齿顶圆、齿根圆，再生成单个渐开线齿廓，通过圆周阵列得到全部轮齿，之后拉伸生成轮齿实体，再绘制中心孔、轮毂、腹板的回转轮廓，通过旋转特征生成基体部分，最后对齿根、轮毂端面的锐边进行圆角过渡，避免热处理和受载时出现应力集中。整个模型完整还原了齿轮的所有结构细节，可直接用于传动系统的虚拟装配、干涉检查、运动仿真，也可以作为工程图生成、数控加工编程的基础参考，帮助设计人员快速完成减速器、传动箱的齿轮选型与结构布局。
