驻车辅助减速齿轮箱传动结构

　　这套齿轮传动箱体主要面向驻车辅助系统中的低速大扭矩输出需求，核心任务是把驱动电机较高的输入转速，通过多级外啮合齿轮副转换为驻车执行端能够稳定使用的低转速、高扭矩动作。实际布置时，电机端并不直接驱动驻车锁止机构，而是先接入小齿轮，再经由中间齿轮逐级传递，最终由大直径输出齿轮带动执行轴完成锁止或释放动作。这样的传动路径可以在有限箱体内获得较大减速比，同时避免电机直接承受外部冲击载荷。

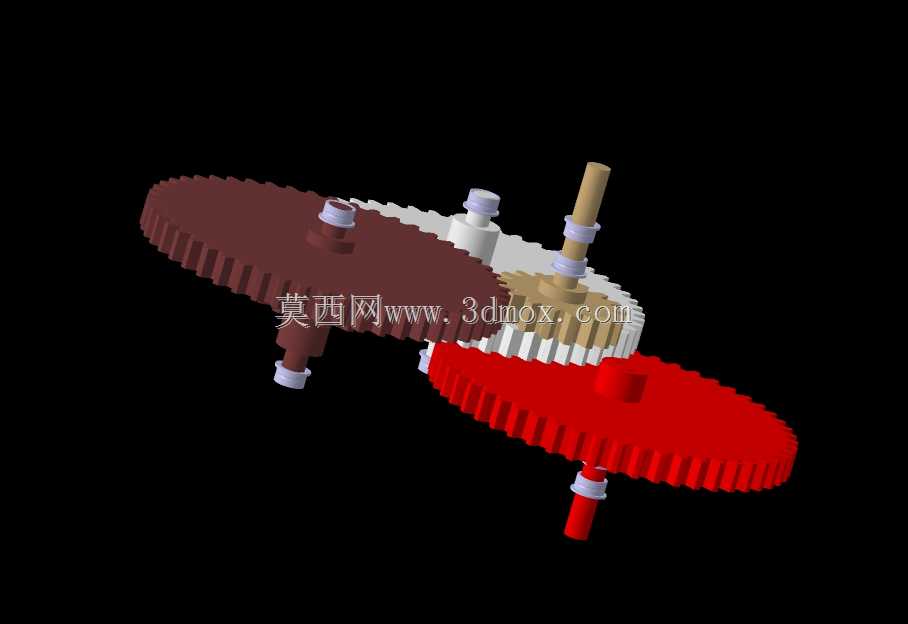

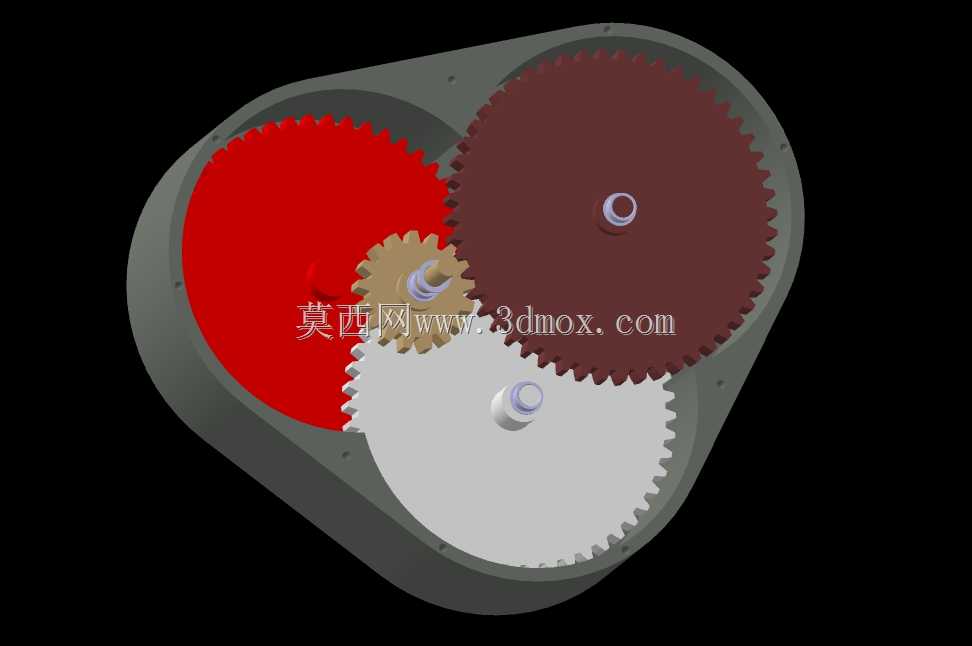

　　从结构形态看，箱体内部容纳了四个不同直径的齿轮，其中红色大齿轮、深棕色大齿轮和白色大齿轮分别承担不同阶段的转速降低与扭矩分配，中间的小尺寸金色齿轮则起到过渡啮合、调整中心距和改变传动排布的作用。齿轮之间采用外啮合直齿形式，齿形沿轴向平直展开，适合驻车辅助这类间歇动作、定位要求明确、转速不高的工况。直齿齿轮在加工、检测和装配方面都比较直接，啮合位置清晰，轴向力小，对箱体侧壁和轴承挡边的轴向约束要求相对较低。

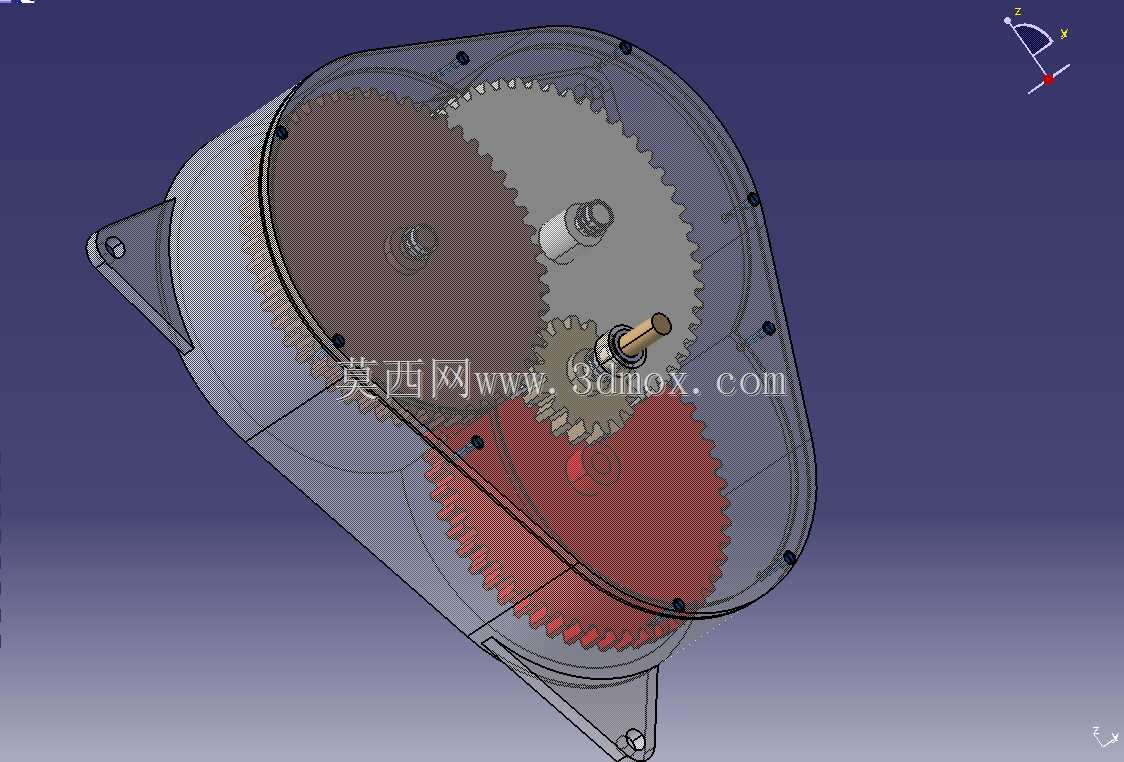

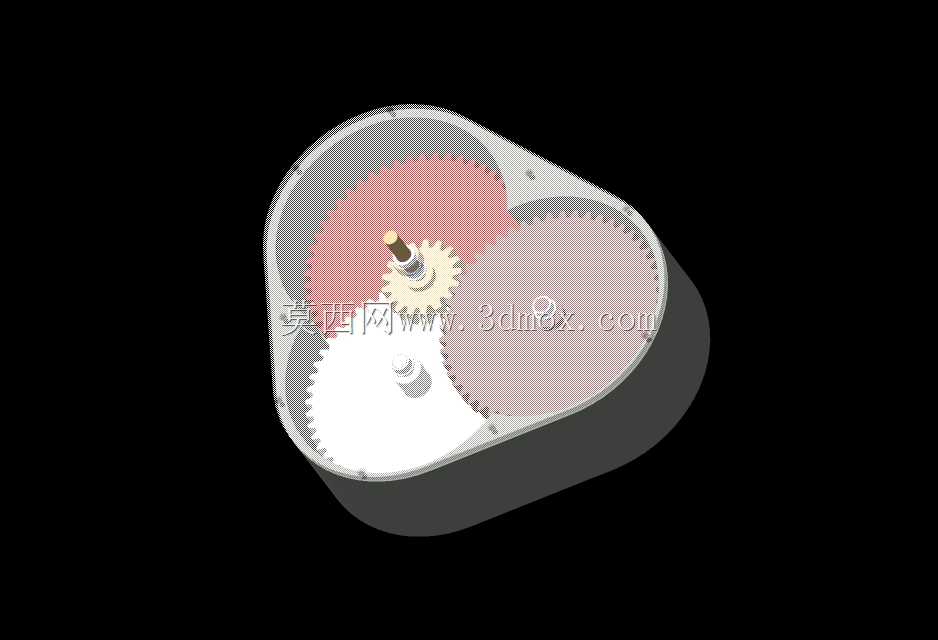

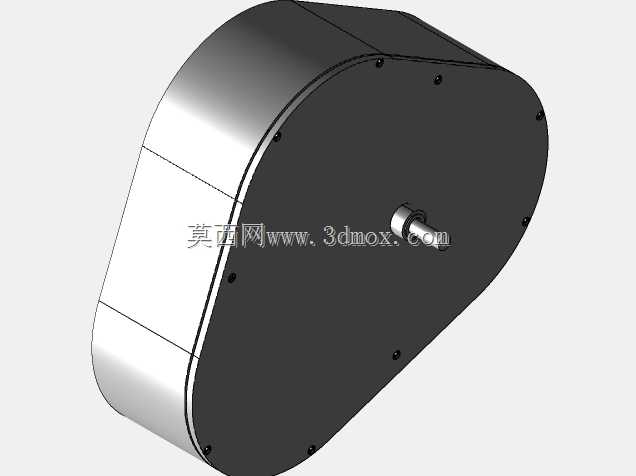

　　箱体外形并非规则矩形，而是顺着齿轮外圆包络形成近似三角形的紧凑轮廓。这种轮廓设计的价值在于减少无效壳体空间：内壁只需与齿轮最大回转圆保持安全间隙，外壁随传动节点收束，既能控制整体重量，也能让安装边界更贴近机构真实占用区域。对于整车底盘或驻车执行模块而言，周边往往同时布置支架、线束、制动部件和车身连接点，任何多余的方形凸台都可能造成干涉。采用随形壳体后，结构工程师在整车装配校核中可以更方便地把齿轮箱嵌入狭窄空间。

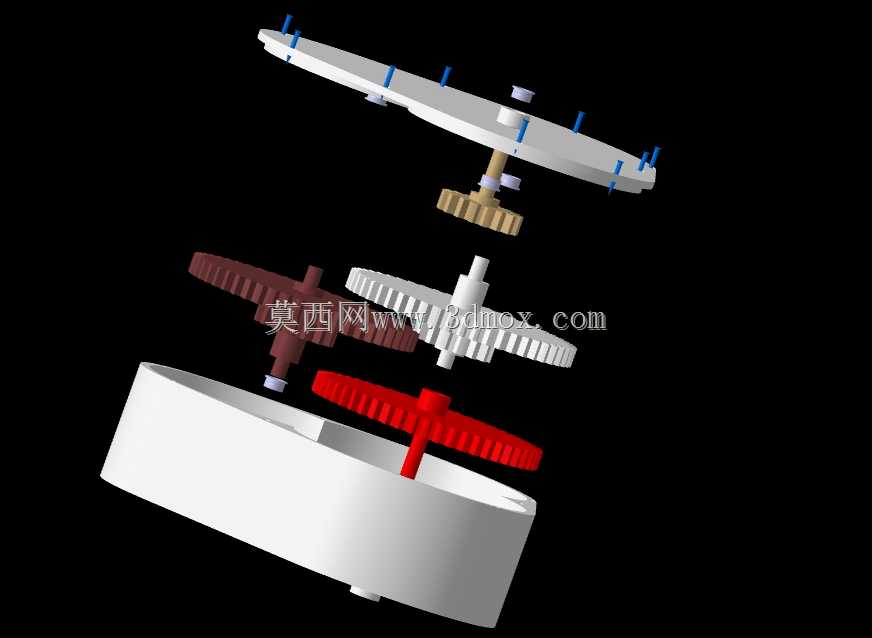

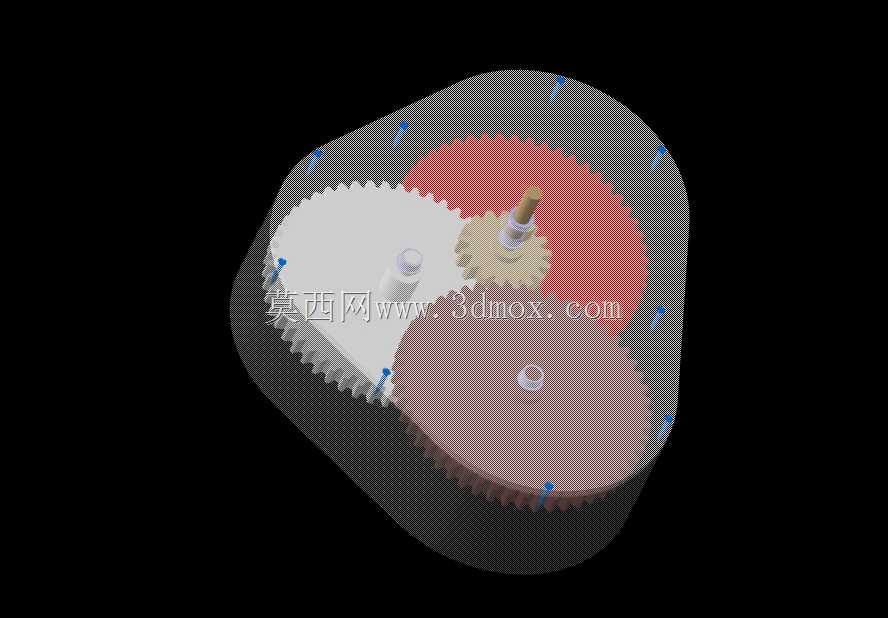

　　安装边界方面，需要重点关注三个大齿轮的回转范围以及输出轴、输入轴的轴向伸出位置。模型中两根带轴端结构的白色轴件分别对应动力传递中的关键支承位置，轴端与齿轮中心保持同轴，装配时应保证轴承孔或衬套孔的同轴度，否则齿轮啮合侧隙会沿圆周方向不均匀，运行中可能出现局部齿面压紧、噪声增大或卡滞。箱体上的连接孔位应围绕齿轮啮合区域分布，使壳体合箱后能够抵抗齿轮啮合产生的分离力。若用于实车验证，还需在齿轮外圆与壳体内壁之间保留热膨胀和润滑脂容纳间隙，不能只按静态三维干涉结果取极限距离。

　　传动设计上，1/50的减速比意味着输入轴需要旋转较多圈数，输出端才完成一圈动作，这种特性非常契合驻车辅助机构对自锁能力和输出推力的要求。大减速比能够放大电机扭矩，使驻车锁止部件在到位时获得足够驱动力；同时，低速输出端受到外部反向拖动时，高速电机侧等效阻力增大，有利于降低车辆意外滑移时对执行机构的冲击。多级齿轮排布还可以把总速比分配到不同啮合副上，避免单级齿轮直径差异过大，从而控制箱体尺寸和齿轮加工难度。

　　在功能特性上，该结构强调的是可靠啮合、紧凑布置和明确的动力路径，而不是高速连续运转。齿轮材料与热处理在实际工程中通常需要根据齿面接触应力和齿根弯曲应力确定，大齿轮可采用兼顾韧性和耐磨性的钢件或粉末冶金方案，小齿轮因转速相对更高、啮合频次更多，齿面硬度和精度应适当提高。润滑方面，封闭箱体内可采用脂润滑或低油量油润滑，重点保证齿面啮合区、轴孔配合区在长期停放后仍能形成有效润滑膜。

　　设计思路上，模型没有采用复杂行星轮系，而是使用平行轴外啮合齿轮组，优势在于结构直观、维护方便、制造成本可控。多级平行轴布置虽然会增加齿轮数量，但每一级中心距、齿宽和齿数都可以独立调整，便于在速比、强度、箱体空间之间取得平衡。对于结构设计人员来说，这类模型可用于校核齿轮包络、壳体分型、轴系支承、安装孔位以及与周边驻车执行部件的连接关系；对于选型人员，则可据此判断大速比减速箱在低速驻车场景中的布置方式、载荷传递路线和空间占用特征。

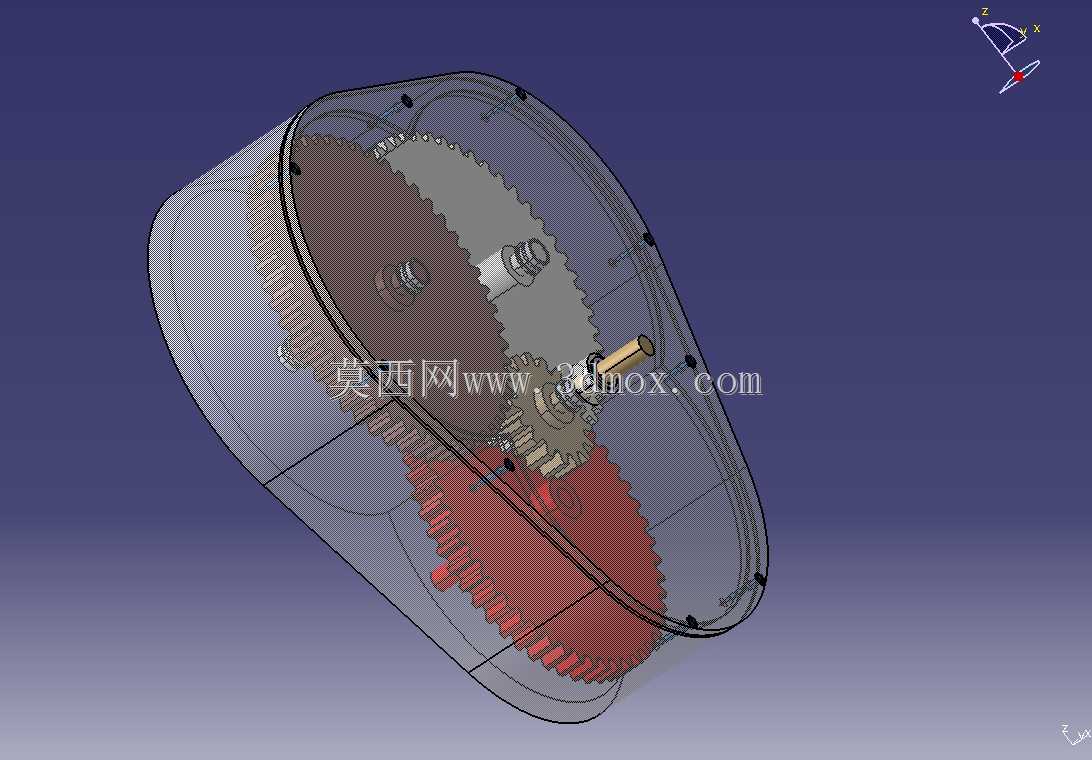

　　整车环境下，齿轮箱还需考虑振动、温差和泥水侵入等因素。壳体合箱面、轴伸位置和连接螺钉区域应形成可靠密封，防止润滑脂流失及外部杂质进入齿面。支架连接点不宜远离齿轮受力中心，否则壳体在峰值扭矩下会产生附加弯矩，影响啮合间隙。通过三维模型可以提前观察齿轮外圆、壳体壁厚、轴端高度和安装面之间的关系，进而在样机加工前优化轮廓、避让周边零件，并使动力从电机到驻车执行机构的传递路径更加短捷、稳定。
