模数2.5齿数63直齿圆柱传动齿轮

　　这款直齿圆柱齿轮在常规轻工包装输送线、小型非标传动工位以及通用减速传动单元中都有明确的使用场景，尤其适配需要稳定定比传动、安装空间轴向紧凑、径向布置余量充足的开式或半封闭传动位置。从实际设备运行逻辑来看，这类齿轮常作为从动轮或中间过桥轮使用，搭配同模数小齿轮完成转速与扭矩的匹配转换，在包装机械的牵引工位、物料推送机构、间歇分度传动链路里，能够持续传递回转动力，避免链传动在短中心距布局下张紧结构冗余的问题，也能规避同步带在重载启停工况下跳齿的隐患。

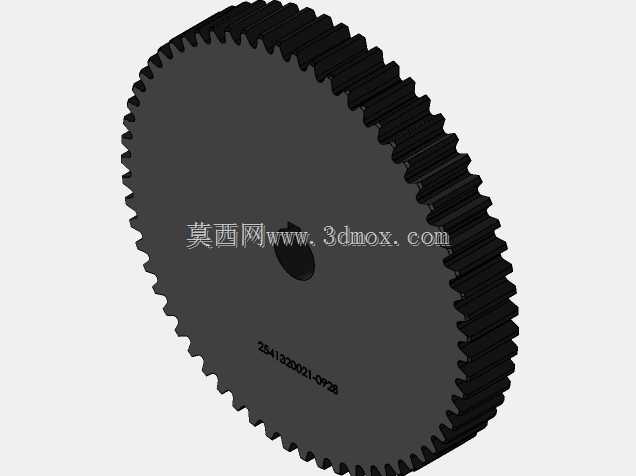

　　齿轮参数层面采用模数2.5、齿数63的直齿设计，齿部为标准渐开线齿形，压力角取通用机械传动常用的20度，齿向沿齿轮轴向平直延伸，啮合过程中不存在轴向分力，配套支撑轴承无需额外承受轴向载荷，对两端支撑座的结构设计要求更低，中小载荷工况下选用普通深沟球轴承即可满足支承需求。齿轮整体为盘式结构，外缘整周均匀分布63个轮齿，齿顶圆、齿根圆与分度圆的尺寸关系严格符合直齿轮几何计算规则，建模过程中齿廓曲线通过渐开线方程精准生成，齿根位置保留合理过渡圆角，避免应力集中在长期交变载荷下引发齿根裂纹。轮体中心设置贯通安装孔，用于穿装传动轴，孔位与轮体基准外圆保持同轴，端面与轴线垂直度控制在常规传动件公差范围内，装配后齿轮回转跳动量可以满足普通工业传动的精度要求。

　　从设计思路上看，盘式大齿圈的结构形式在保证啮合齿宽满足接触强度要求的前提下，尽可能缩减了轮体非啮合区域的材料占用，轮体端面平整，没有多余的凸台或异形减重结构，一方面降低了单件加工的铣削、滚齿工序装夹难度，另一方面平整端面也方便在需要时加装锁紧挡圈、平键定位组件，轴向固定方式可以选择轴肩配合挡圈，也可以采用紧定螺钉侧向锁止，适配不同成本等级的设备装配方案。齿宽尺寸结合模数2.5的承载能力设定，既不会因齿宽过窄导致轮齿接触应力超标、过早出现点蚀磨损，也不会因齿宽过大造成轴向尺寸浪费、啮合偏载风险提升。

　　安装边界方面，该齿轮的径向最大轮廓为齿顶圆，在布局传动链路时，两啮合齿轮的中心距需按照两齿轮分度圆半径之和计算预留，齿顶与相邻护罩、机架内壁之间要保留不小于模数1.5倍的安全间隙，避免运行过程中热胀或装配偏差引发剐蹭。轴向方向上，齿轮装入轴位后，两侧要预留挡圈或轴肩的定位空间，保证轮齿全齿宽都能与配对齿轮的齿宽完全对齐，避免局部接触导致载荷集中在轮齿一端。中心安装孔与传动轴采用基孔制间隙配合，孔内可加工标准键槽，通过普通平键实现扭矩传递，承受冲击载荷的工况下也可以在轮毂位置增设顶丝孔，进一步限制齿轮与轴的相对周向转动。

　　实际工况适配中，这款齿轮适合在中低速、润滑条件可定期维护的传动场景使用，开式传动可定期涂抹润滑脂，封闭箱体内使用可搭配机油飞溅润滑，轮齿的啮合重合度满足连续传动要求，运行过程中传动比恒定，没有滑动摩擦带来的传动比波动，对于需要精准控制输送位移、推送行程的工位来说，能够保证上下游动作的时序匹配。三维建模过程中完整还原了轮齿的渐开线齿面、齿根过渡圆角、中心安装孔以及端面刻印标识位，结构细节完全符合实际加工零件的几何特征，导入装配环境后可以直接完成干涉检查、传动运动仿真，也可以直接导出工程图用于滚齿加工工序的工艺编制，不需要额外对齿部轮廓进行二次修正。轮体的整体刚性经过结构校核，盘体厚度在支撑外缘轮齿啮合载荷时不会出现明显的端面形变，长期运行下轮齿的啮合间隙可以长期保持在设计范围内，降低后期运维的调整频次。
