立式液压加压压实工作站结构设计

　　这套结构围绕小件压实、压合作业展开，整体采用立柱支撑加顶部悬臂作业平台的布置方式，适合布置在产线旁的半自动压装工位，也可作为小型固废、薄料、散料预压单元使用。设备下部以单根立式承力柱作为主支撑，柱体向上承接中部箱体式安装基座，基座内部预留液压阀组、管路走线与执行元件的安装空间，侧面多块不同颜色的护板对应检修门、电气安装面与安全防护面，现场维护时可按区域单独拆护板，不必整体拆解工位。

　　从受力路径看，压实载荷由执行端向中部框架传递，再经基座汇集到立柱，最终由底部安装面承担，因此中部箱体不是单纯外罩，而是承担抗弯、抗扭的承力骨架。建模时框架侧板、安装角板和护板的连接位置均按可拆卸结构处理，螺栓排布避开了管路折弯区和人员操作侧，便于后期更换油缸、导向块或接近开关。顶部工作台采用长条形开放布局，台面上预留多组紧固点，可适配不同宽度的压模、定位块和物料托架；台面一侧设置竖向挡边，另一侧保留送料与取件空间，兼顾人工上下料和接驳小型输送线的需求。

　　实际应用中，这类结构常见于薄料压缩、小件压合、实验室预压以及装配线压装环节。操作人员将待压物料或工件放入台面定位区后，液压执行件按设定行程完成加压，保压阶段依靠液压系统维持稳定压力，回程后再取走压实件。顶部深色盖板形成半封闭防护区，可限制工件异常翘起的方向，也能为上部管路、检测元件提供安装面；台面边缘的挡块和定位件用于约束物料横向位移，避免偏载导致活塞杆受侧向力。

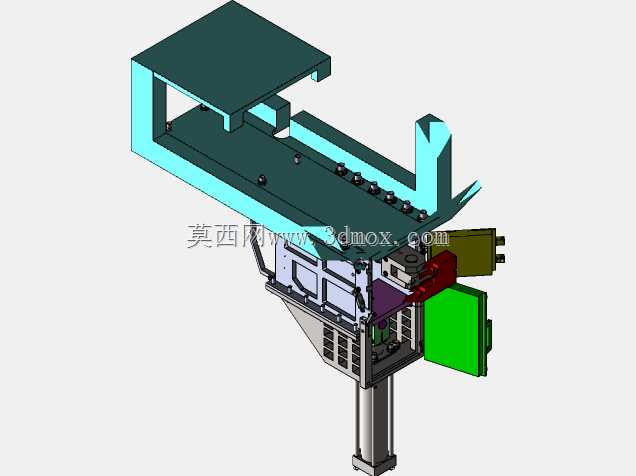

　　设计思路上，模型没有追求复杂外形，而是把工位边界、维护空间和执行逻辑放在首位。中部基座采用箱体拼合形式，内部腔体可容纳液压动力或控制元件的安装接口，外露侧面保留平整安装面，方便固定阀块、接线端子和防护开关。多色分件在三维结构中不仅用于视觉区分，也对应不同装配层级：绿色护板偏向外侧可拆卸检修面，红色区域靠近执行端，用于提示动作危险区，深色件为主要承力工作台，青色框架则体现支撑与导向轮廓。这样的分件方式有利于工程拆图、BOM整理和现场装配识别。

　　外形边界方面，设备高度明显大于台面宽度，属于窄占地、高行程的立式布置。底部立柱直径和安装法兰决定整机占位，选型时需要在立柱周围预留维护半径，尤其后侧和侧检修门方向应留出开门、拆管和吊装空间。顶部工作台向单侧延伸，压制作业点相对立柱中心存在悬臂距离，因此安装基础需校核倾覆力矩，地脚固定不能只按设备自重考虑。台面上方的压头行程区要保留安全高度，送料侧不宜布置过高护栏，防止与工件托盘干涉；背侧和非操作侧则可增加固定防护，减少人员进入运动范围。

　　从结构细节看，工作台面上的多个安装点可用于更换不同压模，适合多品种小批量生产。执行端附近设置了块状安装位，可加装压力检测、行程检测或硬限位件，使设备在纯液压动作基础上扩展到位信号、保压信号和异常报警。管路走向沿框架内侧布置，能够减少外部磕碰，同时让操作面保持整洁。对于三维建模人员而言，该模型的参考价值在于把承力立柱、箱体基座、悬臂工作台、液压执行端和防护护板整合在同一工位中，既体现压实设备的功能关系，也保留了实际装配所需的间距、拆件和安装逻辑。
