直线伸缩液压推杆执行机构

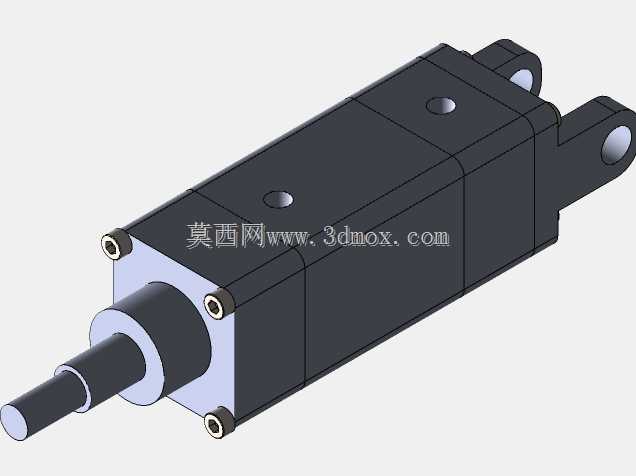

　　该直线伸缩推杆执行机构属于工业现场常用的直线驱动元件，整体采用长条形缸体搭配端部铰接连接端的布局，主体承载段为矩形截面缸筒，侧面预留多组安装定位孔位，末端伸出圆柱形活塞杆与外接负载连接头，整体结构紧凑，轴向长度远大于径向尺寸，适配安装空间狭长、需要沿固定方向输出推拉力的工位。

　　从实际应用场景来看，这类推杆在自动化生产线的工件顶升、工装夹具的压紧松开、物流输送线的挡板升降、小型专用设备的门体启闭、农业机具的作业姿态调整工位都有大量使用，区别于电动推杆，液压驱动的推杆可以在相同外形尺寸下输出更大的推拉力，面对重载启停、负载波动大的工况时，液压介质本身具备缓冲吸能特性，不会像刚性丝杠传动那样因瞬时冲击出现螺纹崩损、传动卡滞的问题。

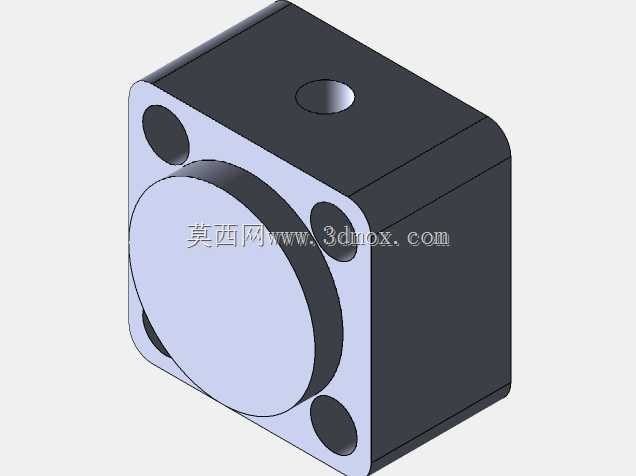

　　结构设计上，缸体部分的矩形截面并非随意选型：相比圆形缸筒，矩形外形在安装时可以直接贴合设备机架的安装立面，不需要额外加工弧形适配座，侧面排布的通孔既可以作为缸体内部油路的布置通道，也能作为传感器安装位——在需要反馈推杆伸缩位置的工位，可以直接在孔位上加装磁性行程开关，随活塞杆内置磁环移动触发信号，不需要额外外置安装支架，减少周边干涉风险。端部的连接头采用带通孔的铰接结构，安装时通过销轴和负载摆臂连接，允许推杆工作过程中存在小角度的摆动偏差，补偿机架焊接、装配带来的同轴度误差，避免活塞杆承受径向侧向力，防止密封件偏磨、活塞杆拉缸的故障。

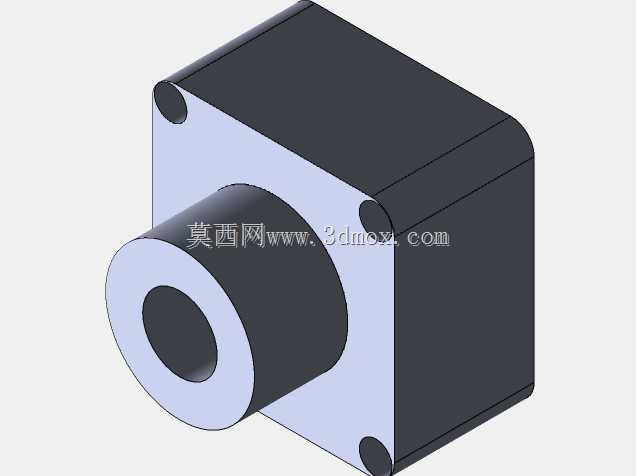

　　建模过程中需要重点把控几处装配边界：首先是活塞杆的伸缩行程，完全缩回状态下，端部连接头的端面到缸体尾端安装面的距离为最小安装距，完全伸出后总长度为最大工作距，选型时必须确认设备预留的安装空间可以覆盖全行程的长度变化，避免伸出到极限位置时和周边结构发生硬碰撞。其次是缸体侧面的安装孔位间距，孔位的中心距、孔径大小直接决定了和机架连接时螺栓的排布，建模时要保证孔位和缸体内部的活塞腔、油道保留足够的壁厚，避免钻孔加工时打穿承压腔导致油压泄漏。活塞杆和缸体前端盖的配合段需要设置同轴度约束，前端盖内的密封沟槽尺寸要和选用的防尘圈、O型圈、导向带规格匹配，沟槽的倒角、粗糙度要求在工程图中需要明确标注，防止装配时划伤密封件。

　　从功能特性角度，该推杆的缸体外部没有多余的突出管路，油口可以布置在缸体尾端或者侧面隐蔽位置，在多粉尘、多切削液的车间环境中，外部杂物不容易堆积在运动副表面，活塞杆表面做淬火抛光处理后，外露伸缩段的摩擦阻力小，防尘圈可以有效阻挡铁屑、灰尘进入缸体内部。设计时还需要考虑负载的受力方向：如果推杆主要承受推力，缸体的承压壁厚要按照系统最大工作压力做校核，如果是拉力工况占比更高，需要校核活塞杆的抗拉强度以及端部铰接销轴的剪切强度，销轴和连接头的配合间隙不能过大，否则往复动作时会产生明显的冲击异响，加快铰接孔的磨损。

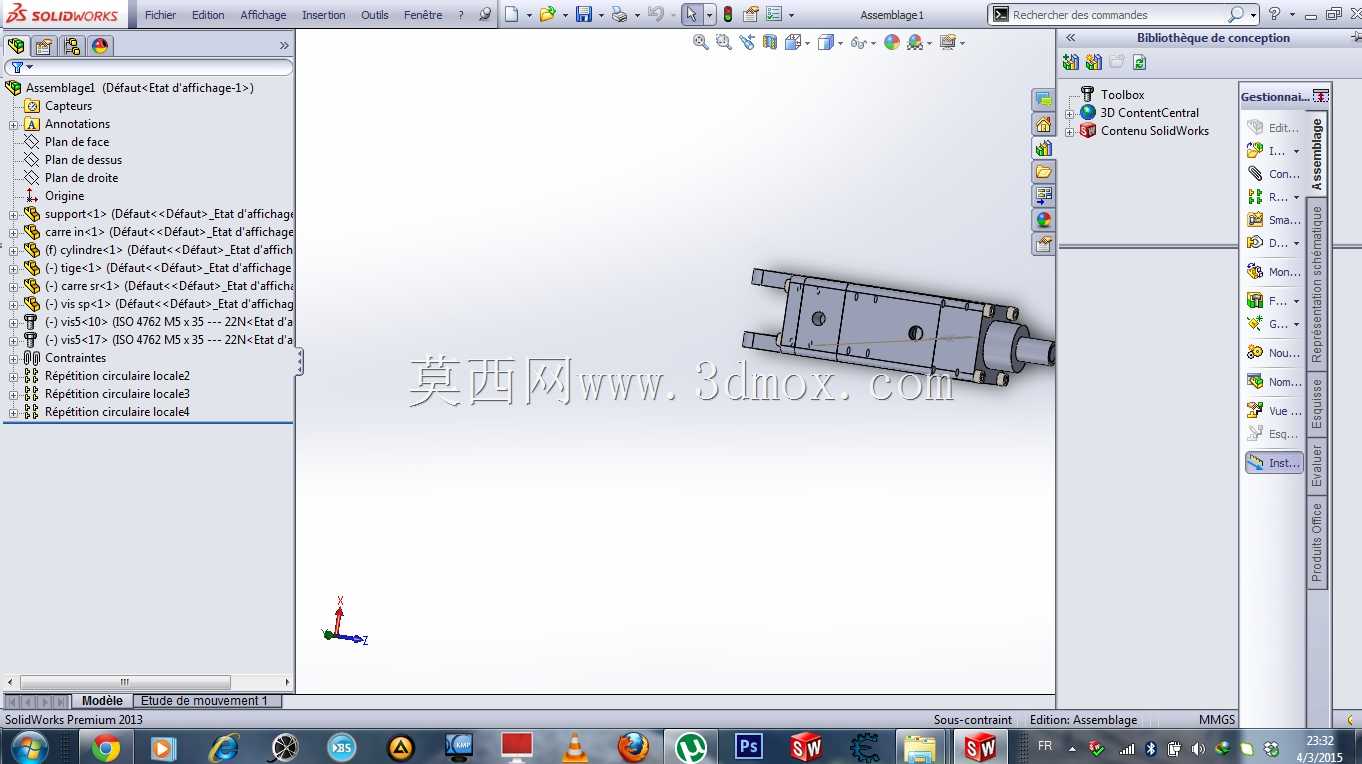

　　在整机布局阶段，这类推杆的安装姿态没有严格限制，水平、倾斜甚至垂直安装都可以正常工作，但垂直安装重载向下的工况时，要在液压回路中配套平衡阀，防止管路失压时负载带动活塞杆自动下坠引发安全事故。三维装配时需要把推杆的全行程运动做干涉检查，模拟活塞杆从完全缩回到完全伸出的整个路径，确认周边的管线、相邻工件、机架筋板都不会和运动中的活塞杆、连接头发生刮擦，尤其是摆臂驱动的工况，推杆本身会随铰接点小幅转动，不能只检查单一姿态的静态干涉，要覆盖整个摆动角度范围。缸体的矩形外形也方便在侧面加装行程挡块，在极限伸缩位置设置机械限位，避免液压系统过冲导致活塞直接撞击端盖，延长整套执行机构的使用寿命。
