手动杠杆式薄板剪切工装结构

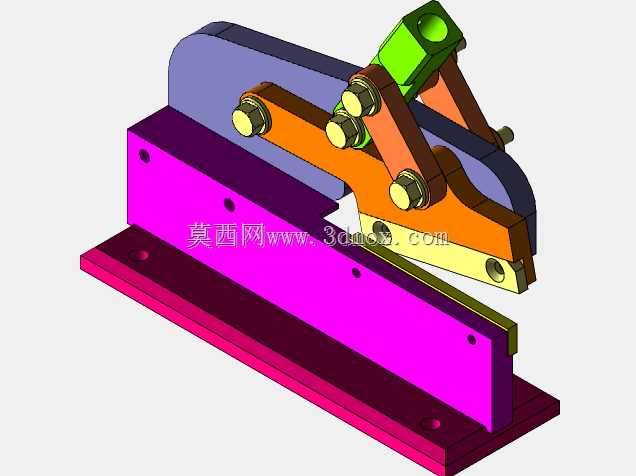

　　该结构呈现的是一套手动杠杆式薄板剪切工装，主体由底座、定刀座、动刀臂、连杆增力组件、操作手柄及铰接销轴组成，适用于维修车间、五金加工工位、教学实训场所以及小批量钣金下料环节。设备在实际使用中主要完成薄钢板、铝板、铜板等条料的直线切断，也可用于小型型材边料的修整。与大型剪板设备相比，这类工装不需要动力源，布置灵活，可通过螺栓固定在工作台或支架上，适合临时加工、野外维护和单件试制场景。

　　从受力路径看，操作人员施加在手柄上的力矩经过多级连杆传递后，推动动刀臂绕主铰接点摆动，动刀片沿定刀片形成近似剪切的相对运动。上下刀刃之间保留合理间隙，间隙大小需要随板厚和材料强度调整，以避免切口产生毛刺、撕裂或卡料。连杆节点采用销轴连接，销轴端部通过紧固件约束轴向位置，保证转动副在反复加载下仍能维持同轴关系。动刀臂与刀座之间的接触区域承受较大局部载荷，因此建模时需要重点表达铰接孔、加强肋、刀刃安装面和紧固件位置。

　　底座采用平板加立板的组合形式，底部预留安装孔，可直接与工作台面对接。定刀座沿送料方向形成较长支撑面，板材在剪切前能够贴靠定位，减少偏斜。立板侧面承担固定刀刃和主铰接支座的作用，其高度决定动刀臂的摆动范围，也影响操作人员施力时的力臂长度。动刀臂上方设置连杆连接座，连杆并非单纯传力件，同时承担行程放大和力方向转换功能：手柄下压时，连杆角度逐渐变化，使动刀片在接近闭合阶段获得更大的机械增益，这对切断较硬材料尤为关键。

　　外形布置上，整机沿底座长度方向形成送料通道，底座宽度用于保证抗倾覆能力，立板高度则为手柄和连杆留出运动空间。安装边界需要同时考虑水平操作半径和上方手柄抬升空间，台面前方应预留送料长度，后侧保留手柄回摆距离。若在自动化线旁作为备用切断工位使用，还应保证设备与物料架、输送带边缘之间留有取放间隙。底座孔位应与工作台槽口或预埋螺栓匹配，固定后检查刀座与台面的平行度，避免长期剪切时出现侧向晃动。

　　设计思路偏向实用化制造：刀刃部分可采用独立刀片安装在刀体上，磨损后通过拆卸紧固件进行刃磨或更换，而不必整体报废刀臂。铰接孔位置在三维结构中属于关键尺寸，孔距误差会直接影响连杆死点位置、刀刃闭合高度和操作力大小。建模时应先确定固定刀刃顶面、动刀刃运动轨迹和主铰接中心，再反推连杆长度与手柄支点。各转动副之间保留同轴和间隙关系，装配后检查手柄全行程中动刀片是否与定刀片均匀贴合，以及连杆是否在极限位置发生干涉。

　　该类工装的功能特性集中在结构简单、维护方便、制造成本低和适应性强。对于厚度较小的金属板，手动输入即可完成切断；对于材料强度较高或板厚接近上限的工况，可通过增加手柄长度、优化连杆夹角或加强刀座刚度来改善受力。刀体周围的彩色分件表达有助于在三维评审中区分固定件、运动件、连接件和操作件，也便于工程图中生成爆炸视图和装配明细。结构件外形多为板材切割后焊接或螺栓组合，适合常规机加工与钣金加工条件。

　　在实际选型和改型时，需要围绕被剪材料的厚度、宽度、屈服强度以及生产节拍确定刀臂长度、销轴直径和刀片尺寸。若剪切宽度增大，定刀座和底座的抗弯刚度应同步提高，避免刀刃中部退让造成切口不齐；若使用频率较高，则应在铰接点设置可更换衬套，并在刀片压紧面上增加定位销，防止反复冲击后刀片移位。整体模型清楚展示了手动剪切设备从输入力、连杆增力、刀臂摆动到板材剪断的完整机械逻辑，可作为工装设计、机构教学和小型钣金设备开发的参考结构。
