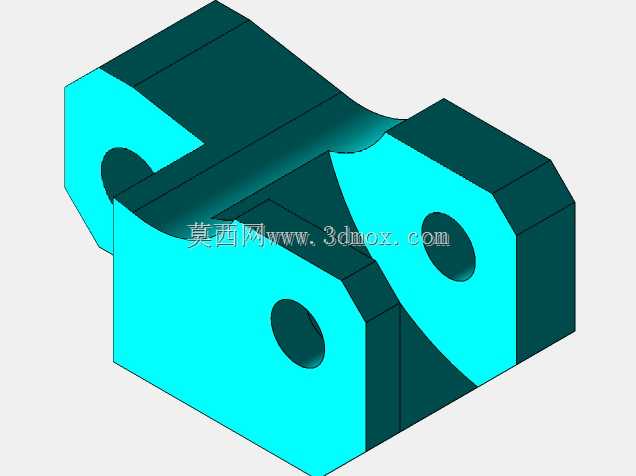

在车间做工装夹具改造和小型传动机构布局的时候,这类块状铰接支座是很容易碰到的一类基础承力件,它不像标准轴承座那样有完全统一的安装接口,往往要根据摆臂开合角度、相邻部件的避让空间单独做结构细化。这个零件整体为实心块体构型,主体采用近似长方体的基座作为承载基底,在基座上方延伸出左右两个带同轴通孔的耳板,两个耳板的外侧端面做了斜切倒角处理,既去除了锐边避免装配时刮伤操作人员,也减少了不必要的材料堆积。零件中部开出一道内凹的弧形通槽,槽道的曲面走向完全匹配配套摆臂的摆动轨迹,当摆臂绕耳板孔位做小角度往复转动时,弧形槽可以为摆臂的运动轮廓留出足够避让空间,不会在摆臂抬升或者下压的极限位置出现运动干涉。基座正面额外开设了一个横向贯通的圆孔,
这个孔位可以作为第二铰接轴的安装位,也可以穿入锁紧销对支座的安装角度做周向固定,部分工况下还能作为润滑油路的通油孔,向铰接配合面持续输送润滑介质。从实际装配边界来看,零件的底面为完整的平直安装面,使用时可以直接贴合在设备基板或者工装台的支撑面上,通过底面的接触面积分散铰接点传递的径向载荷,避免局部应力集中导致基板压溃。左右耳板的中心距、耳板厚度都和配套摆臂的端部宽度做了匹配设计,摆臂装入两个耳板之间的空隙后,铰接轴穿过两侧耳板孔和摆臂端部的衬套孔,就能形成稳定的回转副,耳板的厚度经过校核,能够承受摆臂往复动作带来的侧向弯矩,不会在长期交变载荷下出现耳板外翻变形。这类支座常见于小型通讯设备的翻盖铰接机构、
轻工自动化生产线的摆杆限位组件、工装夹具的快速压臂支撑座等场景,在通讯终端的翻盖结构里,它可以作为翻盖和主机机身之间的中间连接载体,弧形槽的轮廓刚好避让翻盖翻转时的壳体边缘,让翻盖在0到90度甚至更大角度的开合过程中都保持顺滑无卡滞;在自动化产线的摆杆机构里,它可以固定在设备机架的侧方,为摆杆提供回转支撑,正面的横孔可以安装限位销,限制摆杆的最大摆动行程,防止摆杆过位碰撞周边的传感元件。建模过程中首先拉伸生成主体方块,再对上部两侧的耳板区域做轮廓拉伸,之后切除中部的弧形槽,弧形槽的曲面采用扫描切除方式生成,保证槽道各处的曲率和摆臂运动轨迹的包络面保持均匀间隙,间隙量通常控制在0.3到0.5毫米,既不会因为间隙过小出现运动摩擦,
也不会因为间隙过大导致摆臂晃动量超标。三个通孔都按照铰接配合的公差要求做了尺寸标注,耳板上的两个同轴孔采用H7公差等级,和铰接轴形成过渡配合,基座正面的横孔根据使用场景选择H8或者H9公差,方便销钉快速穿入。零件的所有外露棱边都做了1到2毫米的倒角处理,没有尖锐的应力集中尖角,在承受冲击载荷时,倒角位置可以分散应力流线,降低裂纹萌生的概率。选材方面如果用于普通工装场景可以选用45号钢,毛坯下料后经过铣削加工成型,孔位做铰孔处理保证表面粗糙度,配合面可以做淬火处理提升耐磨性;如果用于消费电子类的通讯产品,为了控制整体重量可以选用铝合金6061材质,加工后做阳极氧化表面处理,在保证结构强度的同时减轻整机重量。结构设计时没有采用多余的薄壁结构,所有承载部位的壁厚都保持均匀,避免热处理或者注塑成型过程中出现变形,整体构型紧凑,在有限的安装空间内同时实现了双铰接支撑、运动避让、辅助锁固三个功能,不需要额外拼接多个零件就能完成摆臂的支撑需求,减少了装配环节的零件数量,也降低了后续维护时的拆装复杂度。
