嵌入式墙面通讯设备安装盒结构设计

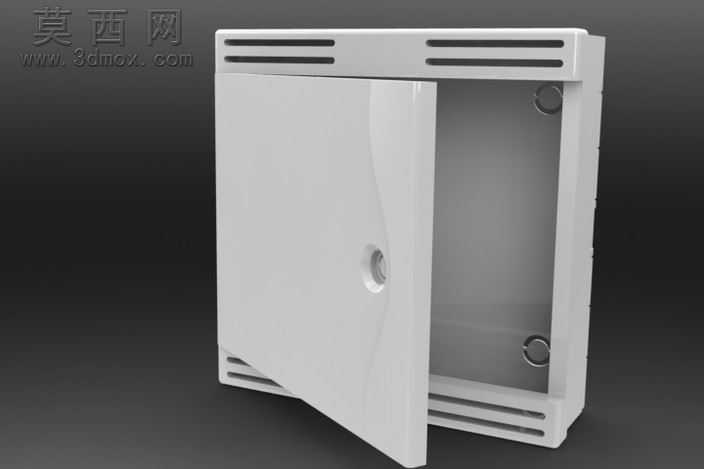

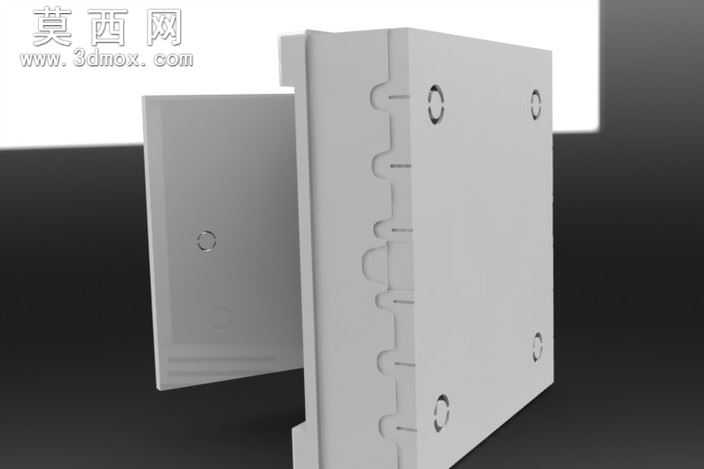

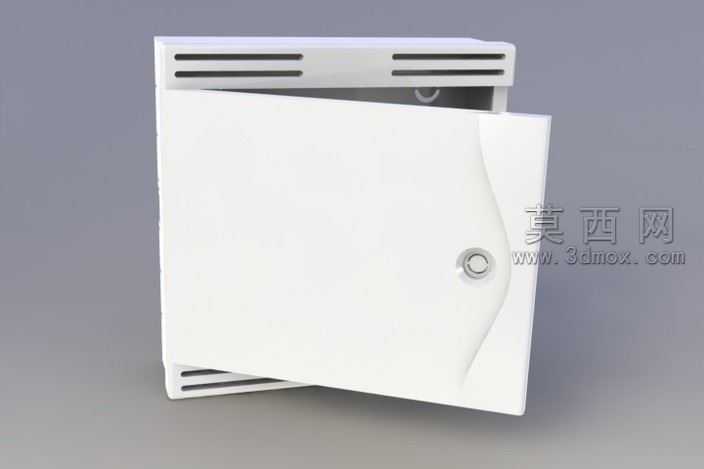

本作品为嵌入式墙面安装的通讯设备集成盒三维建模成果，采用SolidWorks完成全参数化建模，整体造型贴合家装墙面安装的使用场景，外观采用简约方正的白色壳体设计，适配主流室内装修风格。建模过程中首先完成主体盒体的结构搭建，盒体采用嵌入式暗装结构，背部预留足够的内部空间用于放置互联网、电话、电视相关的功能模块，内部设置有对应的安装卡位与走线槽位，方便各类功能元件的固定与线路规整。盒体上下两侧设计有横向格栅式散热结构，在保证壳体完整性的同时提升内部空气流通效率，避免设备长时间运行产生积热问题。前面板采用带弧形过渡的开合式设计，侧边设置有锁止旋钮结构，既可以通过旋钮锁定面板保证内部设备安全，也可以轻松开启面板进行内部模块的调试与维护，面板边缘的弧形曲面经过曲率连续优化，开合过程中不会与盒体产生干涉，同时提升整体外观的柔和质感。材质渲染阶段，主体壳体采用哑光白色ABS工程塑料材质，还原真实塑料壳体的细腻磨砂质感，锁止旋钮采用同色系稍亮的塑料材质区分功能部件，散热格栅部分做了轻微的凹陷处理，强化结构的层次感。建模过程中对所有配合结构做了公差校验，保证面板开合顺畅、安装卡位尺寸精准，整体模型结构完整，可直接用于生产开模参考、家装弱电方案展示等场景，内部预留的通用安装位可适配不同规格的通讯功能模块，具备较强的通用性与实用性。
