异形三耳卡扣式快装限位卡座结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:648157
  • 异形三耳卡扣式快装限位卡座结构

  该异形三耳卡扣式快装限位卡座,是面向手持通讯终端、便携数码外设、小型穿戴配套辅件开发的快装定位构件,整体采用带三个外伸卡位耳的半包覆环形腔体结构,在实际产线装配场景中,主要用于将小型功能模组、传感端头或者配套装饰件快速卡入对应安装工位,无需额外螺丝锁附即可完成预固定,大幅缩减手持终端整机组装的工位耗时,也方便终端售后维护时快速拆换对应内嵌模块,避免传统螺丝锁附结构反复拆装滑牙、对位偏移的问题。

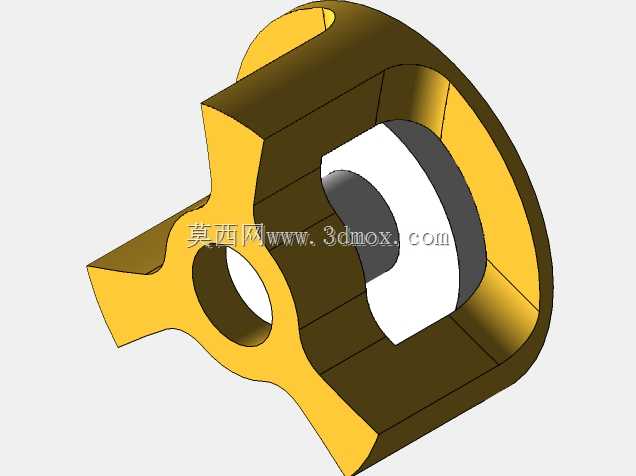

  从结构布局来看,构件主体为不等厚的半开放环形包覆腔,腔体侧壁做了阶梯式壁厚过渡:靠近外沿的卡位耳区域壁厚加大,用于承担卡入安装位时的掰动形变应力,避免反复插拔出现耳位断裂;腔体内部预留了两级同轴环形台阶,大直径台阶用于容纳被固定模组的外圈轮廓,小直径中心通孔用于穿过模组的接线端或者定位柱,台阶端面预留0.15mm的装配压紧余量,当被固定件完全推入腔体后,台阶端面可以抵住模组的轴向定位面,限制模组沿卡座轴向的窜动。三个外伸卡位耳并非均匀圆周分布,而是根据手持终端内部的安装空位做了错位排布:其中两个宽耳分别朝向腔体的斜下两侧,耳端做了圆弧过渡的导入斜面,卡入终端壳体对应的卡槽时,斜面会先挤压壳体卡槽的导向边,引导卡座整体滑入到位,耳位背面的直角卡位边在完全装入后会卡入壳体的止退槽内,防止卡座从安装位松脱;第三个窄耳朝向腔体侧方,耳位上开设了贯通的圆形定位孔,装配时可以对准壳体上的定位柱插入,彻底限制卡座自身的周向转动,避免三个卡位耳受力不均出现单侧脱卡的问题。

  设计过程中首先要匹配安装边界:该卡座的外轮廓最大回转直径需要适配手持终端壳体的内部安装腔,三个外耳的最外端间距不能超出壳体内腔的避让空间,同时耳位外侧与壳体内壁之间预留0.1mm的间隙,避免注塑成型后的零件收缩出现装配顶死;腔体内部的容纳腔尺寸需要和被固定模组的外圈做间隙配合,单边间隙控制在0.05~0.1mm之间,既可以让模组顺利推入,又不会因为间隙过大导致模组在腔体内晃动。壁厚设计上,主体腔体的基础壁厚取1.8mm,卡位耳的根部位置做局部加厚到2.5mm,同时在耳根和腔体侧壁的交接位置做全圆角过渡,消除注塑成型时的应力集中点,避免零件在低温环境下卡装时出现耳根脆断;腔体的开口边缘做了0.3mm的倒角,既可以去除注塑后的毛边,也能在模组插入时起到导向作用。

  从实际使用逻辑来看,这类卡座不需要额外的紧固件,装配时先将侧方带孔的卡位耳对准壳体定位柱压入,再依次将两侧宽耳压入对应的壳体卡槽,听到卡扣到位的触感后即完成卡座自身的固定,随后再将需要固定的功能模组从卡座的开口侧推入腔体,模组外圈会被腔体的内环面抱紧,模组端面抵住内部台阶后就完成全部装配,整个装配过程不需要辅助工具,适配手持通讯产品大批量流水线的快速装配需求。结构建模时需要重点核对三个卡位耳的形变量:卡扣配合的过盈量控制在0.2~0.3mm,既可以保证卡入后的止退力足够,又不会因为过盈量太大导致装配力过高,损伤塑料壳体或者卡座本身;同时腔体内部的中心通孔需要和被固定模组的接线端头同轴度控制在0.1mm以内,避免接线穿过时出现偏位挤压线材的问题。针对不同的使用场景,该结构也可以直接调整腔体内部台阶的直径、卡位耳的伸出长度,适配不同尺寸的小型模组固定,在便携数码配件、手持通讯终端内部辅件固定场景下有很强的通用适配性。
