长条形带槽定位安装钣金导轨压条

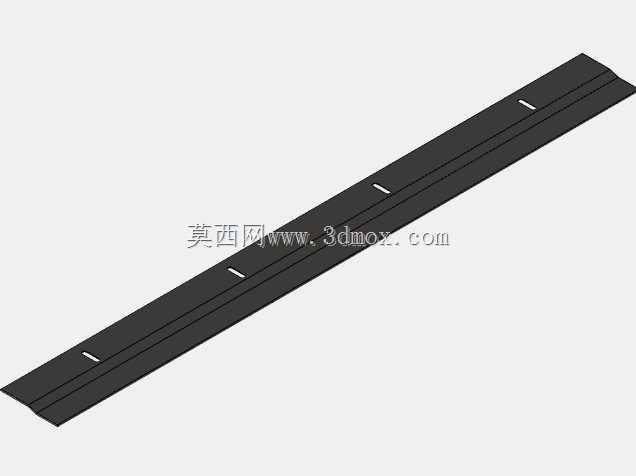

　　这条长条形钣金压条的设计出发点，是解决狭长工位里线缆、薄型封板或者柔性导向件的连续贴装固定问题，在通讯机柜布线、轻型输送线侧边导向、桌面设备走线槽封边以及小型自动化模组的外罩压合场景里都能见到同类结构。整体采用等厚薄板折弯成型，主体沿长度方向做出两道平行的纵向凸筋，既不是单纯的平板，也没有复杂的多道折弯，结构逻辑非常直白：平板状态下一米左右长度的薄钢板很容易出现侧向翘曲，搬运和贴装时中间段会拱起，两道沿全长延伸的凸筋相当于给长条件加了两道纵向加强梁，不需要额外增加板厚就能把截面抗弯刚度提上来，安装之后整条压条不会因为螺丝锁紧的局部应力出现波浪形变形。

　　从截面形态看，压条的其中一侧边缘做了小角度折边，这个折边的作用有两个，一是压合线缆或者薄胶条的时候，边缘不会是锋利的直角切口，避免装配工人拖动部件时割伤线材外皮，二是折边之后整个条料的边缘截面惯性矩进一步提升，长尺寸状态下拿住一端抬起来的时候，自由端的下垂量比纯平板小很多。沿条身间隔分布的四个长圆形定位孔是整个件的安装核心，孔位没有选用圆孔而是腰型孔，预留了沿长度方向的调节余量，现场安装的时候如果机架上的预焊螺柱或者自攻螺丝孔位存在小幅累计误差，不需要重新在钣金上扩孔，只要松开紧固件把压条顺着腰孔方向微调就能对齐，对车间装配的容错度很友好。

　　建模的时候首先要确认的是安装边界：整条压条的长度方向要完全覆盖需要压合的走线区间，两端各留出半个孔位的余量，不要让最端部的安装孔距离条端太近，否则锁螺丝的时候板边容易被压裂变形。宽度方向上，两道凸筋的间距要和下方被压物件的宽度匹配，如果是用来固定并排的多根细通讯线缆，凸筋之间的平面区域刚好覆盖线缆排布的宽度，两侧折边不会压到线缆；如果是作为钣金罩壳的压条，凸筋的凸起高度要低于罩壳和机架之间的预留间隙，避免出现压条装上去之后罩壳拱起的干涉问题。

　　折弯工序的排布顺序也在结构里有体现，这类长条件如果先冲所有安装孔再做全长折弯，孔位会因为折弯拉伸出现轻微偏移，实际工艺里一般是先把纵向的两道加强筋和侧边折边连续辊压成型，再在数控冲床上按定位基准冲切四个腰型孔，最后统一切断到定长，这样所有孔位相对于折弯筋的位置度能保持一致。板料的选材偏向常用的冷轧薄钢板，表面做发黑或者喷塑处理，在机柜内部使用的时候不需要太高的防锈等级，黑色外观也和机柜内部的钣金件风格统一。

　　实际装配场景里，这类压条很少单独使用，一般是成对或者多根平行布置，比如通讯柜的竖直走线槽两侧，各用一根压条把线缆束的外侧挡住，每隔一段距离用螺丝锁紧，线缆在设备运输振动的时候不会从槽里滑出来；在小型皮带输送机的侧边，它也可以作为皮带防跑偏的薄型导向压条，下方垫一条低摩擦耐磨胶带，凸筋的凸起刚好把胶带边缘压住，不会因为皮带反复摩擦把胶带卷起来。设计的时候还要注意折弯的内R角不能太小，薄板长件如果折弯R角过小，沿长度方向会出现细微的折弯裂纹，喷涂之后裂纹位置容易生锈，通常取和板厚相等的内R就可以兼顾成型难度和结构强度。四个腰型孔的间距不要做等距完全均分，靠近两端的孔位要比中间孔位更靠近端部，这样压条锁紧之后两端不会翘起来，中间段的两个孔负责把长条的中部贴紧基准面，整个压合面的压力分布会更均匀，不会出现局部压不实、线缆松动窜动的情况。
