环形高压旋涡气泵工业鼓风设备

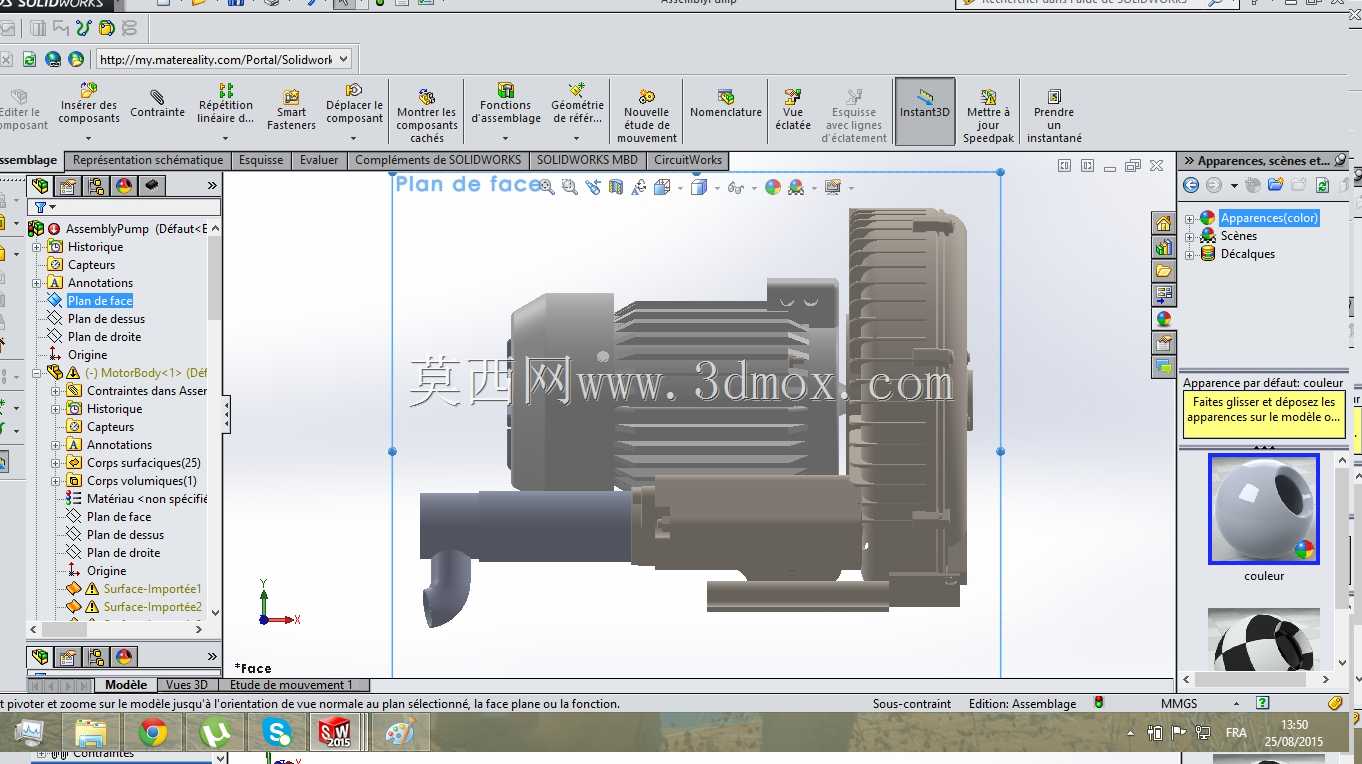

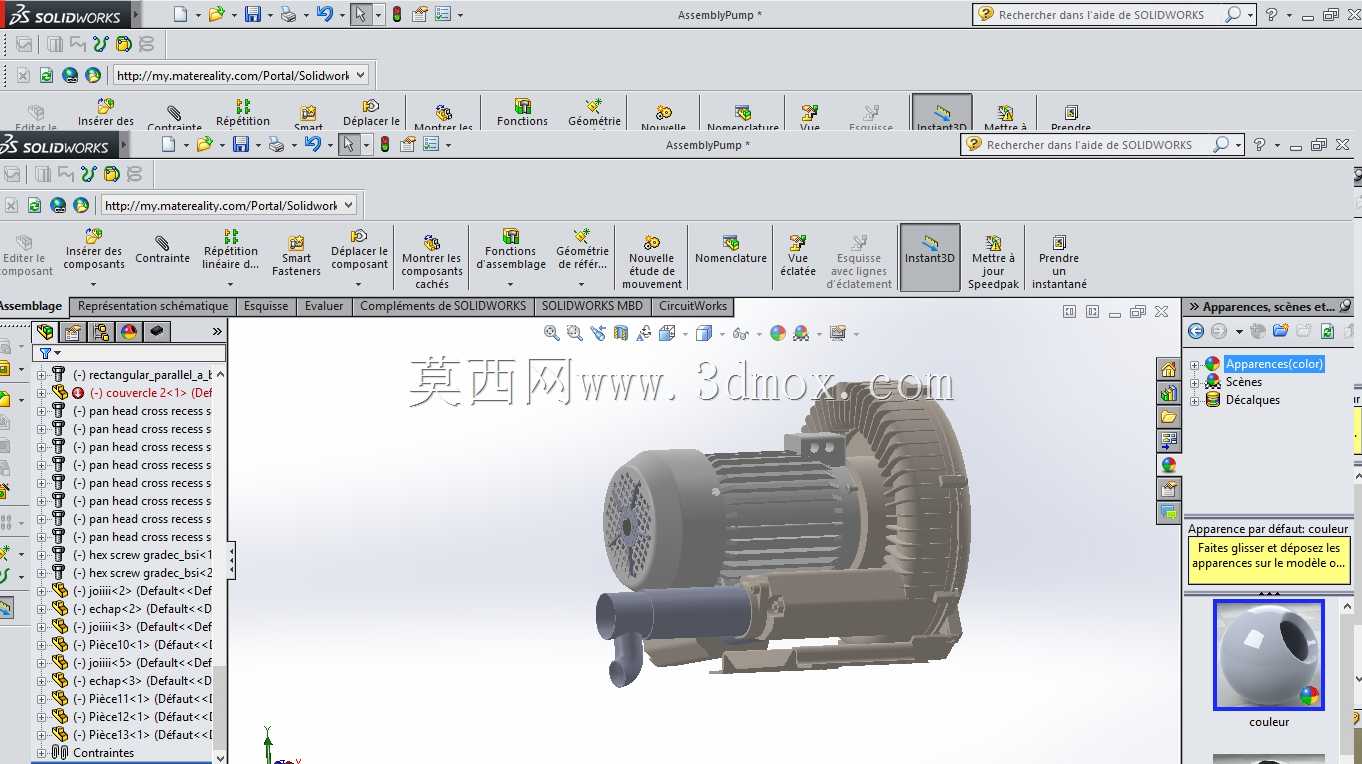

　　该套三维结构围绕侧流式高压鼓风设备展开，泵体采用环形蜗壳搭配同轴驱动电机的一体化布局，整机在三维环境中完整保留了进排气接口、散热机壳、蜗壳流道、安装支脚与接线部位的相对位置，适合在污水处理曝气、粉体气力输送、包装机械吸持、印刷机械纸张吸附、工业风刀吹干、水产养殖增氧等场景中做布置校核。现场选型时，这类设备通常依靠叶轮在环形流道内多次对气体做功，获得高于普通离心风机的出口压力，同时保持结构紧凑、无接触摩擦的运行特点。

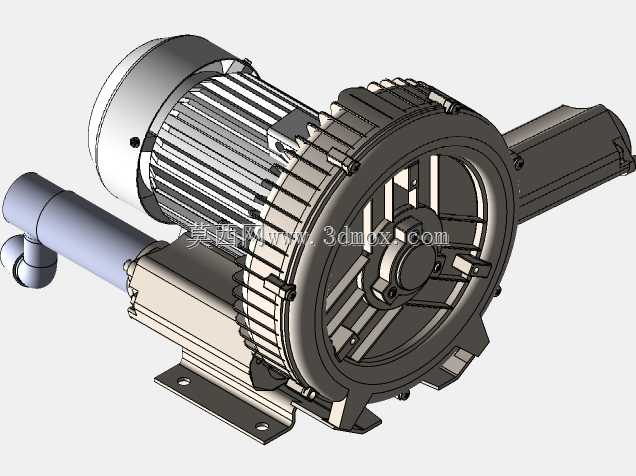

　　从结构思路上看，电机段与泵头段共用同一根主轴，叶轮被封闭在蜗壳内部，气流从侧向接口进入后，沿环形腔体随叶轮反复加速，最终从另一侧接口排出。模型中可见电机外壳带有密集轴向散热筋，端部保留风罩与通风孔，用于连续运行时带走定子和转子产生的热量；蜗壳外侧布置加强筋，既约束高压腔壁厚变形，也为整机吊装、夹持和检修提供刚性支撑。底部支脚并非简单装饰件，其孔位、跨度和支撑面高度直接决定设备在机架、混凝土基础或移动小车上的安装边界，布局时需要预留地脚螺栓空间、减震器安装高度以及检修拆卸间隙。

　　接口设计是这类风泵接入系统的关键。图中侧向伸出的管状接口对应管路连接位置，工程布置时需要在接口前方保留直管段，避免急弯、变径或堵塞紧贴入口，造成噪声增大和流量衰减。若用于真空吸附，接口侧通常连接储气罐、过滤器或吸盘支路；若用于正压鼓风，则需在出口侧配置安全阀、泄压管路和止回元件。三维模型把接口方向、泵体中心高和电机外径同时表达出来，管路设计人员可以据此判断软管走向、弯头空间以及与防护罩、电控柜之间的干涉关系。

　　外形尺寸方面，这类同轴机型的长度主要由电机机座号和蜗壳厚度叠加决定，宽度受环形泵体外径约束，高度则由支脚底面至电机顶部风罩的距离控制。安装时不能只看主体轮廓，还需把接线盒旋转方向、电缆弯曲半径、吊具取放空间、后端风罩进风距离一并纳入。若设备靠墙安装，电机尾部应留出冷却风进入通道；若多台泵并排布置，相邻蜗壳和管路之间要保证维护人员能够拆装螺栓、更换消音棉和检查密封件。

　　功能特性上，该结构强调无油运行和稳定风压。叶轮与泵腔之间保持微小间隙，工作过程中不存在金属摩擦副，因此输送空气较为洁净，适合对油污敏感的吸附、曝气和吹干工序。也正因为间隙敏感，建模时对同轴度、叶轮端面跳动、蜗壳密封面和轴承位的表达不能过于随意。电机端盖、轴承、主轴、叶轮和蜗壳在装配关系上形成连续链，任何一个零件的轴向尺寸偏差，都可能导致叶轮擦腔或运行振动增大。

　　在设备集成阶段，结构工程师通常会先把该模型作为空间占位件放入产线总图，再根据载荷点复核支脚强度和减震配置。高压气泵运行时转速较高，机架若过于单薄，容易把振动传递到墙板、料斗或检测工位，因此支脚下方常设置减震垫，进出口管路采用柔性接头 decouple 振动传递。对于需要频繁启停的吸附工况，还要在三维布置中预留泄压阀和压力检测元件的位置，避免封闭管路内压力反复冲击。

　　模型的价值不只在于外观展示，更在于把泵头、电机、接口、支脚和散热结构之间的工程关系完整呈现。设计人员可以围绕它继续细化安装板、消音器、过滤器、安全阀、管路支架和防护罩，也可以在产线方案阶段直接评估维护空间与气流路径，使设备选型从二维样本参数转化为可干涉检查、可装配验证的三维布局。
