2%锥度销孔手用铰刀多规格结构

　　这套锥度销孔铰刀围绕2%圆锥销的配作需求展开，核心不是追求复杂外观，而是把销孔修配中最容易出问题的锥度一致性、导入稳定性和手工进给手感落实到刀体几何上。圆锥销在机架、夹具、传动部件和小型设备装配中常用于定位，它依赖孔壁全长接触来传递定位约束；如果底孔锥度不准、表面波纹明显或大小端配合不一致，销子打入后会出现局部接触、松旷、拆卸困难等问题。模型将不同规格的铰刀成组呈现，能够直观看出工作锥部、切削齿槽、方榫驱动端和导入段之间的比例关系。

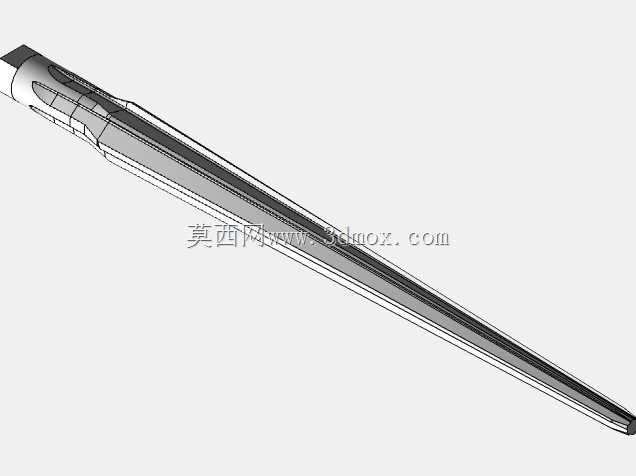

　　刀体前段为细长锥形工作区，锥度按2%销孔配合逻辑设置，即沿轴向直径逐步变化，使铰削后的孔能够与标准圆锥销形成稳定贴合。前端保留较小导入直径，便于进入预钻孔并引导刀具轴线；向后直径连续增大，承担主要精整和锥度成形作用。齿槽沿刀体纵向布置，既形成切削刃，也为细小切屑提供容纳空间。手工铰销孔时切屑量通常不大，但孔壁质量要求高，因此刃口分布、槽底过渡和齿间刚度需要平衡：槽过宽会削弱刀体，槽过窄则容易造成切屑挤压和表面拉伤。

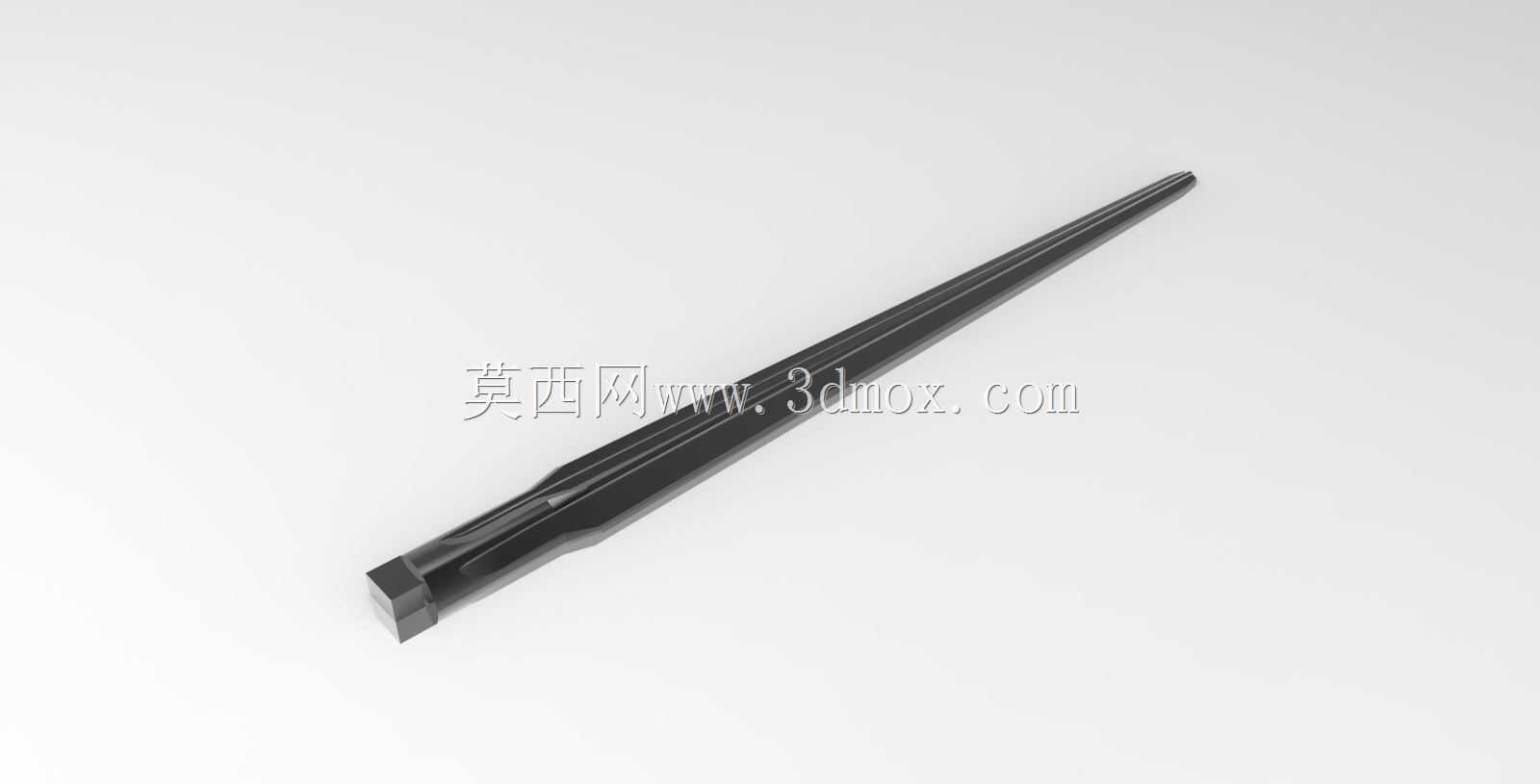

　　后部方榫是这类刀具的典型受力边界，用于适配铰手或扳手传递扭矩。方头尺寸与刀体直径相匹配，避免驱动端成为薄弱环节；方榫与锥形工作部之间设置过渡段，使扭矩能够较平稳地传到切削区。实际使用时，操作者通过方榫控制转动，并沿刀具轴线施加轻微进给。锥铰不同于直槽钻头，它不能依靠一次大切深完成加工，通常需要先钻制接近小端尺寸的底孔，再反复试入锥销或铰刀，根据接触印痕判断余量，逐步扩修到规定配合深度。

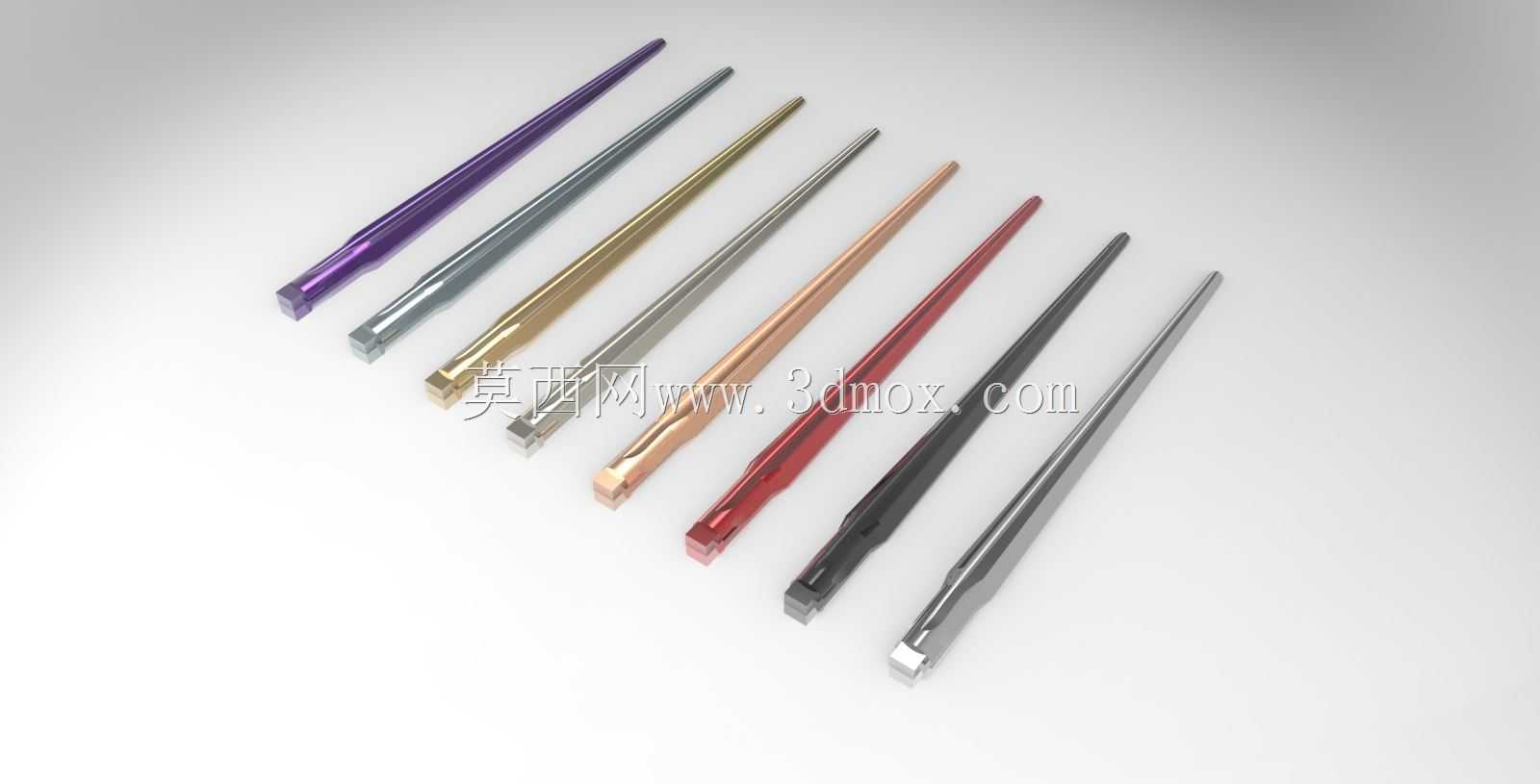

　　从应用场景看，这类铰刀常见于单件修配、设备维修、夹具制造和小批量装配工位。自动化机加工虽然可以完成多数孔系，但锥销孔往往涉及配作：两件或多件板件叠合后需要共同铰孔，或在焊接、铸造、装配变形后进行现场修正。手用锥铰的优势正在于此，刀具可随装配状态现场作业，对机床依赖低，且能通过销子接触反馈控制最终配合。模型中多色刀体并非功能差异，而是便于在三维场景中区分规格，展示同一类刀具在直径、长度和方榫尺寸上的系列化关系。

　　结构设计上，细长锥部需要控制抗弯刚度。刀体越往小端越细，若侧向受力过大，容易让孔径扩大或形成喇叭口；因此导入段不宜承担过多切削量，底孔直径应尽量接近锥孔小端，铰刀主要负责锥度修正和精整。齿槽在小端区域更浅、刃带更窄，以保留实体截面；大端区域材料余量相对充足，可布置更完整的槽型和切削刃。端部中心形态也影响起铰稳定性，尖锐导入端有利于进入底孔，但不能替代钻头完成实心材料开孔。

　　安装边界主要体现在刀具与铰手、工件底孔和锥销三者之间。方榫夹持长度不足会造成打滑，夹持过深又可能干涉工件表面；锥形工作部进入工件时应保持与底孔同轴，偏斜会使2%锥面被破坏。对于通孔，铰刀可穿过工件并以销子实际接触长度判定终点；对于盲孔，则需严格控制大端进入深度，并预留切屑和销子端部空间。孔口倒角可降低起铰偏摆，但倒角不能过大，否则会减少圆锥销有效配合长度。

　　三维建模时，锥面母线、螺旋或直齿槽线、方榫平面和端部倒角需要保持清晰的参数关系。系列化规格可通过刀体直径、锥部长度、方榫宽度和总长度联动驱动，便于在工装设计阶段检查刀具与工件空间是否干涉。将整组铰刀放入装配场景，还能帮助工艺人员理解销孔配作顺序：先钻底孔、后叠装定位、再逐级铰削、最后试销确认。它所体现的是一种典型的精密修配刀具结构，外形虽简洁，却直接决定圆锥销连接的接触精度、可拆卸性和长期定位可靠性。
