螺旋驱动平口钳夹紧工装结构

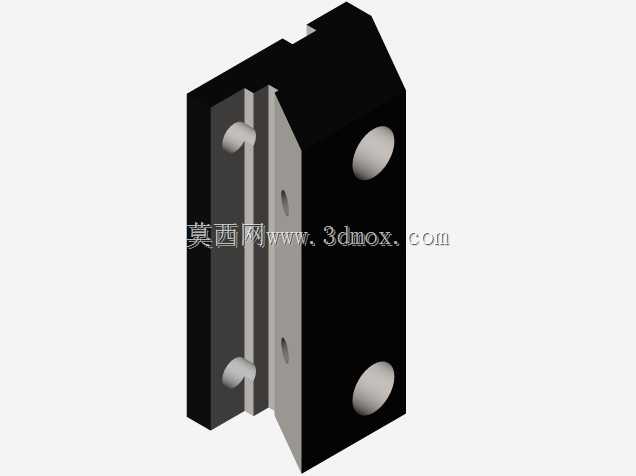

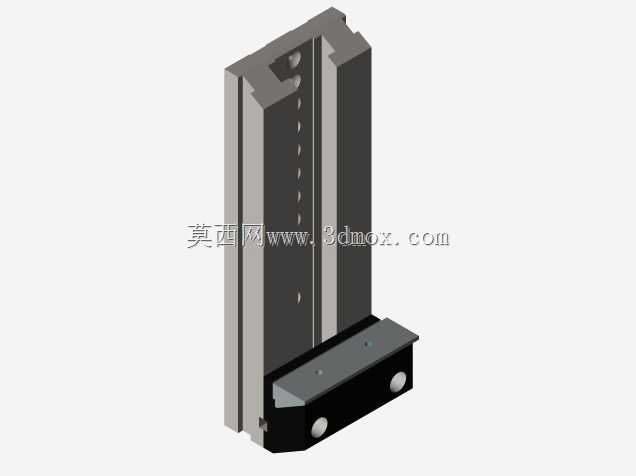

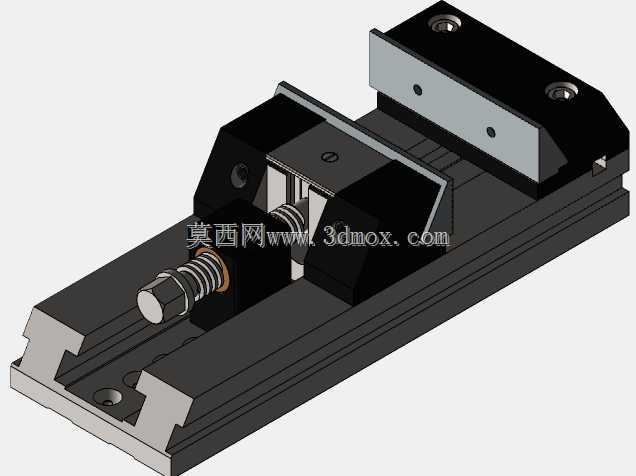

　　这套夹紧工装的核心结构围绕丝杠螺旋传动展开，属于机加工工位上最常用的平口钳类装夹部件，整体布局采用固定钳身与活动钳身对置的形式，底部为一体化铸造或铣削成型的安装基座，基座上预留多组沉头安装孔，可直接通过内六角螺栓固定在铣床、钻床、加工中心工作台或者标准T型槽平台上，安装边界完全适配常规中小型机床工作台的槽距规格，不需要额外定制转接板即可完成装夹固定。

　　从实际加工场景来看，这类工装主要承担中小型金属坯料、非金属型材、待铣削/钻削工件的定位夹紧任务：车间里加工方形块料、长条型材、异形小零件时，不需要为每一种工件单独设计专用夹具，只需转动端部的驱动方头，带动梯形丝杠旋转，丝杠上配合的活动螺母就会推动活动钳身沿基座导轨面做直线进给，直到活动钳口与固定钳口共同夹紧工件，操作全程不需要液压站、气源管路辅助，纯机械传动的形式在没有气动、液压配套的普通机修工位、教学实训车间、小型加工门脸都能直接使用，环境适应性极强。

　　结构设计上有多处贴合实际使用的细节：首先传动部分采用梯形螺纹丝杠，相比普通三角螺纹，梯形牙的牙型强度更高，耐磨损，反复夹紧松开的长期工况下不容易滑牙，丝杠两端通过带肩衬套限位在固定钳身的支座内，衬套采用耐磨铜材质，既可以承受丝杠转动时的径向载荷，也能在磨损后单独更换，不需要整体报废钳体；活动钳身底部与基座的配合面设计为凹凸镶合的导轨结构，两侧配合间隙可以通过侧边的锁紧镶条调整，长期使用出现磨损间隙后，只需拧紧镶条上的调节螺钉，就能消除活动钳身进给时的窜动，保证夹紧时钳口不会上翘、偏移。

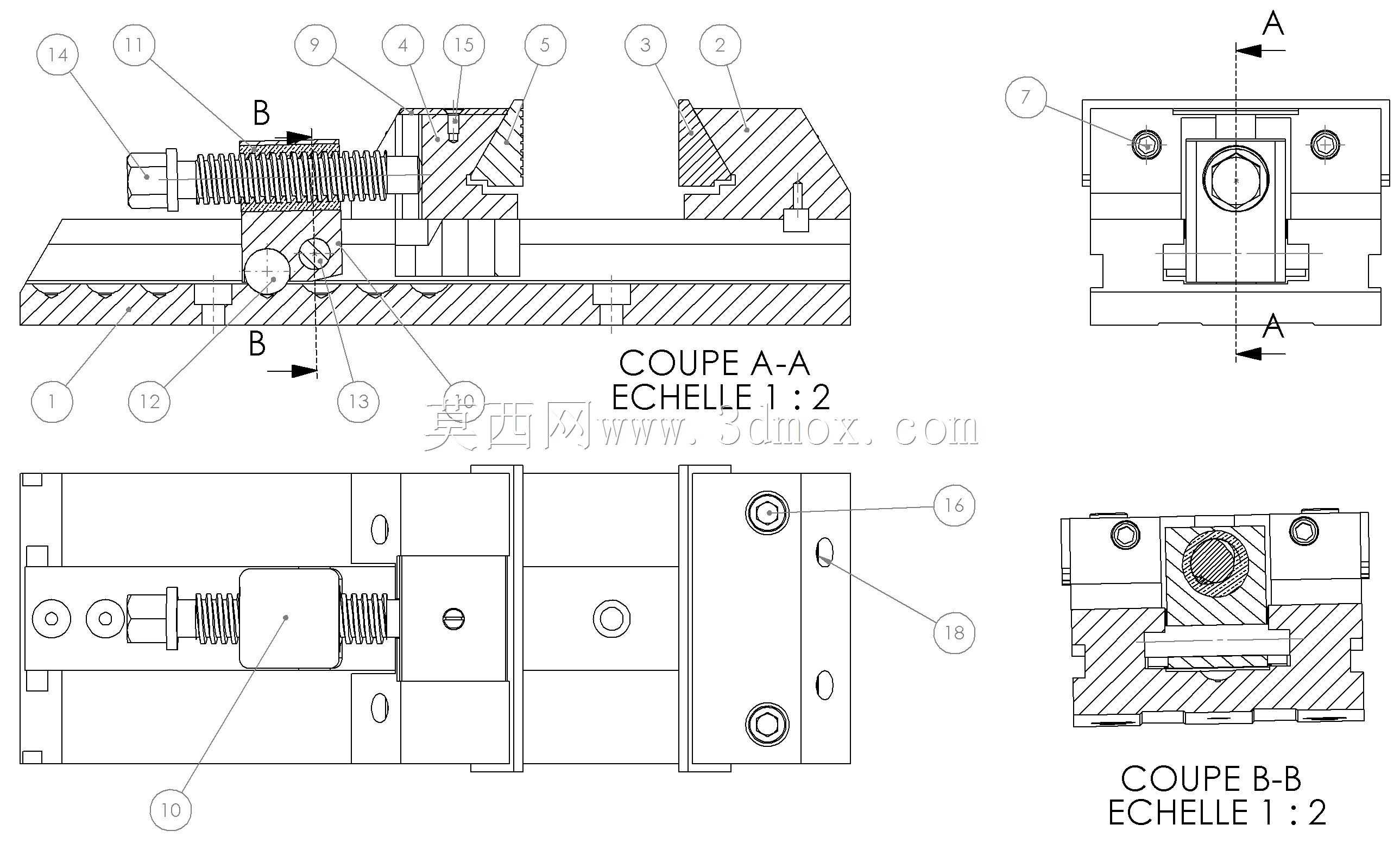

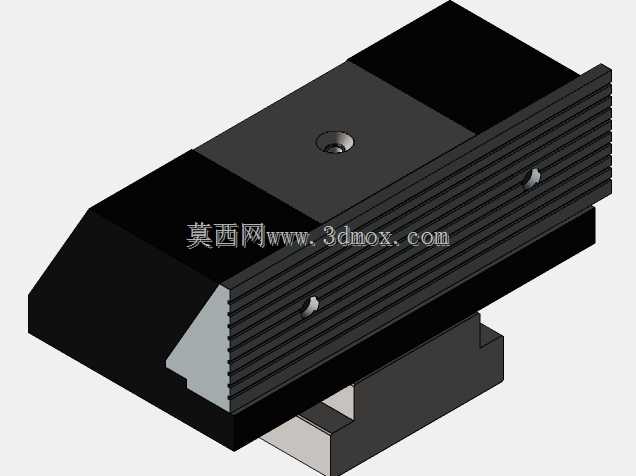

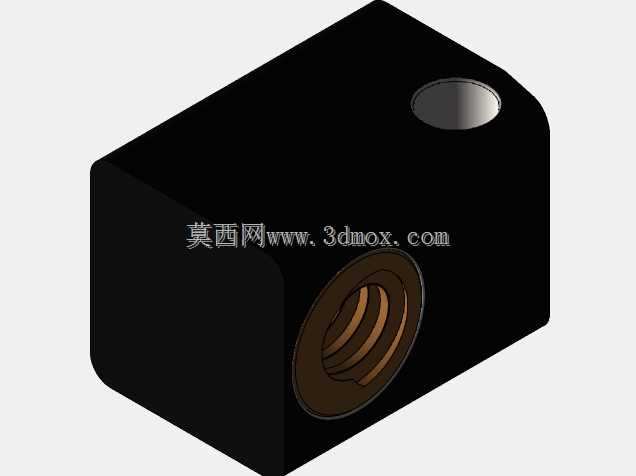

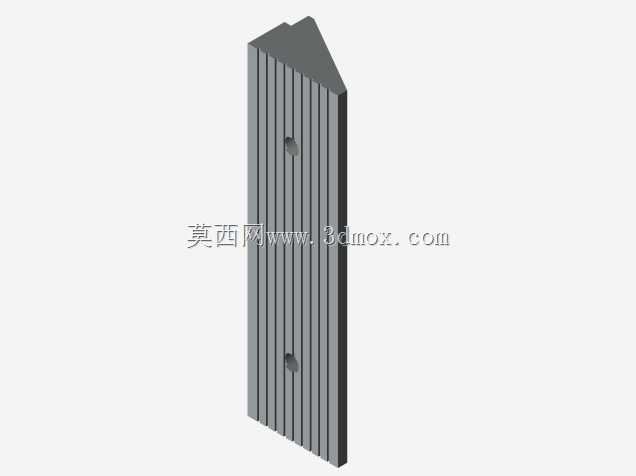

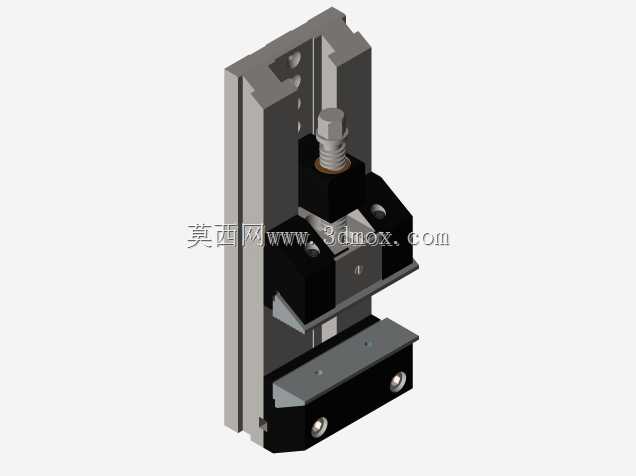

　　图纸里的序号拆分覆盖了全部十八个组成零件：端部的驱动方头可以搭配标准加力杆转动，丝杠中段的螺纹段与活动钳身内部的螺母块配合，螺母块通过圆柱销与活动钳身定位连接，避免螺母随丝杠一同空转；固定钳身和活动钳身相对的内侧安装面都预留了钳口板安装槽，淬硬处理的钢制钳口板通过内六角螺钉固定在钳体上，钳口板面加工出网状防滑齿，夹紧工件时既可以增大摩擦力防止工件切削时移位，也能在钳口磨损、压伤后直接更换钳口板，不需要修磨整个钳体。基座的导轨面经过铣削、磨削加工，平面度控制在IT7级精度范围内，工件夹紧后基准面可以直接贴紧基座上表面，保证工件待加工面与机床主轴的垂直度、平行度要求。

　　从安装边界尺寸来看，整套工装的总长、总宽、总高比例适配6英寸级平口钳的常规规格，钳口最大张开行程可以覆盖绝大多数中小型零件的装夹尺寸，基座底部的安装孔孔距匹配标准机床工作台T型槽的间距，吊装、搬运时可以直接通过钳体上的吊装孔起吊，不需要额外焊接吊耳。日常使用中，操作人员先将工装基座落在工作台面上，穿入T型螺栓初步预紧，再用百分表打表校准固定钳口的直线度，确认钳口与机床X轴进给方向平行后再锁紧底部安装螺栓，之后就可以连续装夹工件：批量加工同规格零件时，还可以在活动钳身行程末端加装定位挡块，每一次放入工件都能靠挡块快速定位，不需要反复找正，大幅缩短单件装夹的辅助时间。

　　传动逻辑上，丝杠的导程设计兼顾了夹紧行程速度和增力效果：转动丝杠一圈，活动钳身前进一个导程的距离，快速开合时可以快速转动手柄让钳口靠近工件，接触工件后继续加力转动，梯形螺纹的自锁特性可以保证夹紧后即使撤掉手柄外力，钳口也不会自行松脱，切削过程中的振动不会让丝杠反转松夹，不需要额外加装锁紧机构。整体结构没有复杂的电控、液压元件，所有零件都是常规机械加工可以完成的板类、轴类、套类零件，维护时只需定期向丝杠螺纹面、导轨配合面加注锂基脂润滑，清理切削时落入导轨缝隙的切屑，就能长期保持装夹精度，是机械加工车间里通用性极强、可靠性极高的基础装夹工装。
