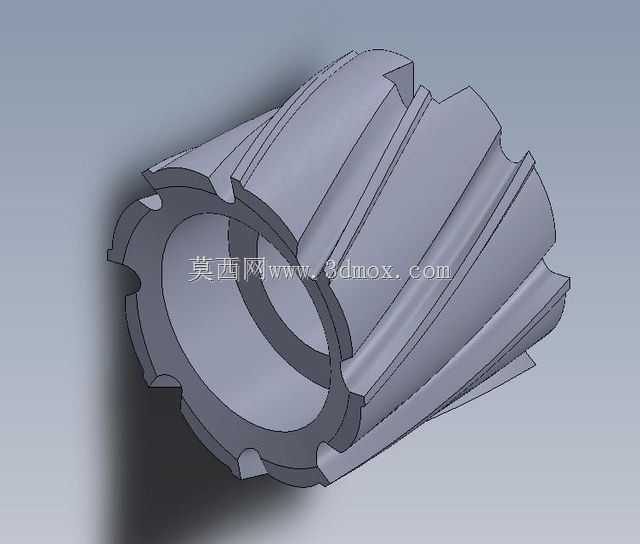

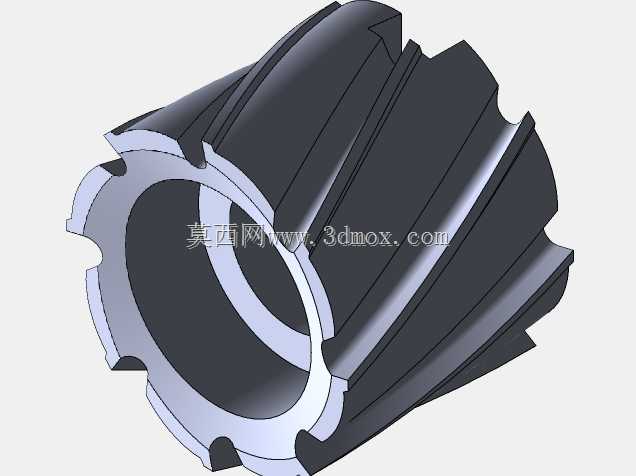

带轴向排屑槽的筒状铣刀刀套结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:648164
  • 带轴向排屑槽的筒状铣刀刀套结构
  • 带轴向排屑槽的筒状铣刀刀套结构

  这套筒状带轴向通槽的构件,常见于立式加工中心、台式钻铣床的刀具夹持工位,也可作为小型非标铣削工装的刀杆连接套使用,核心作用是在铣削作业中同步容纳切削碎屑、引导冷却气流直抵切削刃口,避免切屑在刀腔内部堆积卡滞,拖慢加工进给节奏。从实际产线使用场景来看,这类构件多用于铝合金壳体、塑料通讯外壳、轻型五金件的开槽与端面修铣工序,普通实心刀套在高速铣削时,切屑会顺着刀杆缝隙反向挤入主轴锥孔,长期运行会磨损主轴配合面,这套带轴向敞槽的结构刚好在刀体外侧预留了连续的排屑通道,加工产生的带状切屑可顺着槽道直接甩出加工区域,压缩冷却风也能沿槽面直达切削发热区域,带走铣削产生的大部分热量,降低刀刃退火失效的概率。结构设计上,整体采用空心薄壁筒构型,

  内壁预留完整的同轴装配面,可直接套在对应直径的铣刀刀杆或者主轴接杆外侧,内壁两端做了小尺寸的定位止口,装配时止口端面贴合接杆的轴肩,能保证筒件和刀杆的同轴度,避免高速旋转时出现偏心抖动。外壁均匀分布多道沿轴向延伸的弧形凸棱,相邻凸棱之间形成内凹的通槽,凸棱的棱边做了圆角过渡,没有尖锐应力集中点,既可以作为排屑的导流面,也能提升筒壁整体的抗扭刚度——薄壁筒如果做成光滑外圆,夹紧时很容易出现圆度变形,带轴向加强凸棱之后,同等壁厚下构件的径向抗变形能力能提升四成以上,夹紧力传递更均匀,不会出现局部夹伤刀杆的问题。构件两端的端口位置,凸棱末端做了斜向切边处理,安装时可以顺着切边导向快速套入刀杆,不需要反复对位调整,

  拆换刀具时也不会因为槽边毛刺刮伤接杆表面。从安装边界维度考量,设计时严格控制了筒件的最大外轮廓直径,保证其装入机床主轴防护套内部后,和防护内壁保留足够的安全间隙,高速旋转时不会出现剐蹭;筒件的轴向长度匹配常用标准铣刀的夹持段长度,既不会过长导致刀具悬伸量变大引发振刀,也不会过短导致排屑槽覆盖不到切削产屑的区域。建模过程中先绘制内壁的回转轮廓,通过旋转命令生成基础空心筒体,再在草图层面绘制单条凸棱的截面轮廓,沿轴向拉伸后通过圆周阵列完成所有凸棱的均布排布,最后对两端止口、棱边圆角、端口切边做细节特征处理,所有配合面的尺寸链都和标准刀杆参数做了匹配,装配时无需额外修磨即可完成适配。实际工况下,这个构件还能起到辅助隔振的作用,

  凸棱之间的空腔可以打乱铣削产生的振动传导路径,抑制刀杆的高频颤振,提升加工面的光洁度,在通讯零件的小型精密铣削工位、五金件的批量修边工位都能稳定适配,不需要对原有机床主轴结构做改动,直接替换原有普通定位套即可投入使用。
