立式液压塑料废料压缩打包机

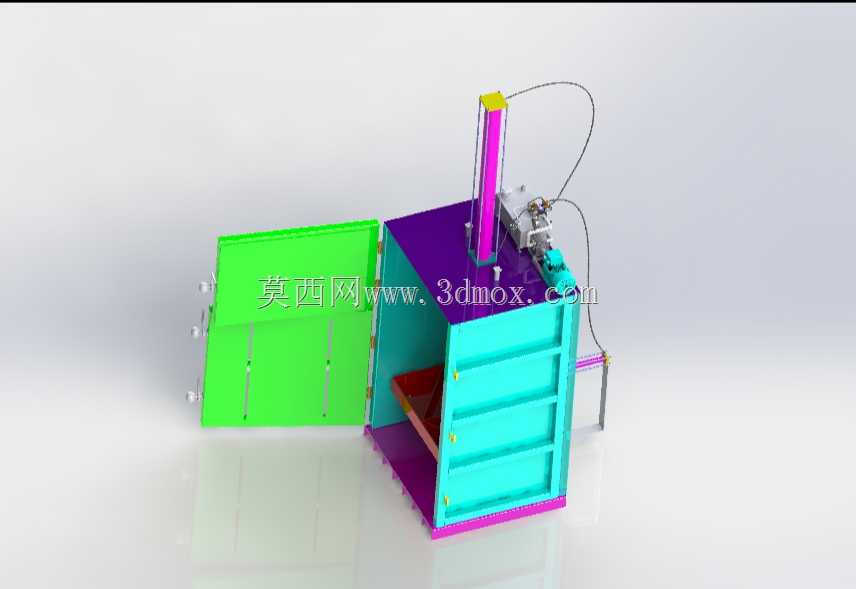

　　这套三维结构展示的是一台立式液压塑料废料压缩打包设备，主要用于回收站点、注塑车间、包装车间、薄膜加工区以及中小型固废暂存场所。设备的核心任务是把松散的塑料薄膜、编织袋、碎布、纸壳或轻质包装废料压入封闭仓内，通过竖直油缸反复施压，使物料体积明显缩小，便于捆扎、搬运、仓储和后续运输。与卧式连续打包线相比，这种立式结构占地更小，进料和取包方式更直接，适合处理批量不连续但物料蓬松、占用空间大的场景。

　　从整机布置看，设备采用框架式立柜结构，下部为承压底座，中部为压缩仓，顶部安装液压油缸及导向部件，侧面布置液压动力单元、阀组和管路。前侧设置大面积开启门，门上带有锁紧和定位结构，加料时可将门打开，将松散物料投入仓内；压缩完成后，再通过开门取包。门体与仓体之间的铰链、锁扣和贴合面需要承受侧向挤压力，因此在建模时不能只按外观薄板处理，必须关注门轴位置、加强筋走向、锁点受力以及门框与立柱的连接刚度。

　　压缩执行部分采用竖直下压方式，油缸位于设备顶部中心区域，活塞杆向下连接压盘。压盘在仓内沿竖直方向运动，外形与仓室截面保持配合间隙，既不能与侧壁发生刮擦，又要避免间隙过大导致物料边缘挤出。模型中可以看到油缸上方的安装座、顶部横梁以及沿机身布置的液压软管。实际设计时，顶部横梁承受油缸反力，立柱和底座则形成闭合承力路径，板厚、焊缝位置和加强板布置都会直接影响设备在高压工况下的变形量。若横梁刚度不足，油缸轴线会发生偏摆；若导向间隙控制不当，压盘下行时容易出现卡滞或偏磨。

　　液压系统布置在机身侧上方，包含电机、泵、阀块、压力表接口及管路连接点。该布置便于维护人员从设备外侧观察和检修，也使高压油管尽量缩短。管路走向需要避开压盘运动区和门体开启范围，软管弯曲半径不能过小，接头位置应预留扳手空间。对于这类压缩设备，液压回路不仅要提供下压推力，还要考虑空载快速下行、接触物料后慢速增压、保压、泄压以及回程等动作顺序。若在结构设计阶段忽略阀组和油路空间，后期装配时很容易出现管路与门体、护罩或压盘干涉的问题。

　　仓体内部采用近似矩形截面，底部承托废料包块，侧壁限制物料在受压时向外膨胀。塑料薄膜和纤维类废料在压缩过程中并非均匀传力，边角位置容易产生搭桥、回弹和侧向挤压，因此内壁板需要具备足够的平面度和耐磨性。压盘边缘、仓口过渡区以及门体闭合面是磨损和卡料较常见的位置。三维建模时应重点检查压盘极限位置：上位时要留出加料空间，下位时要满足最终包块高度；同时还要确认活塞杆伸出量、压盘与底板间距、门体开启角度以及取包操作空间之间的关系。

　　设备外形属于高窄型立式柜体，安装边界主要由底面占地、顶部油缸维护高度、前方开门半径和侧面液压站检修距离决定。布置在车间内时，不能只按柜体投影面积预留位置，还需在前方留出开门、投料和取出包块的通道，在顶部保留油缸拆装及吊装空间，在液压站一侧留出油管、阀组和电机维护距离。地面应平整并具备足够承载能力，底座需要通过地脚或限位方式固定，以减少快速泄压和回程时产生的冲击晃动。

　　从设计思路上看，该设备并不追求复杂自动化节拍，而是以结构简单、维护方便、压缩力传递直接为重点。柜体板材通过折弯和焊接形成箱形承力结构，外露管路保持可视，前门承担加料与取包双重功能，顶部油缸作为主要施压部件。这样的结构适合小批量、多品类轻质废料处理，尤其在塑料回收环节中，能够显著降低松散物料的堆放体积。对于结构设计人员而言，建模时应把注意力放在受力框架、压盘导向、门体锁紧、液压元件安装和现场操作空间上，而不是仅完成外观壳体拼装。
