多工位龙门式加压液压工作站结构设计

项目分类:压力机 发布时间:2022-06-09 ID:647744
  • 多工位龙门式加压液压工作站结构设计

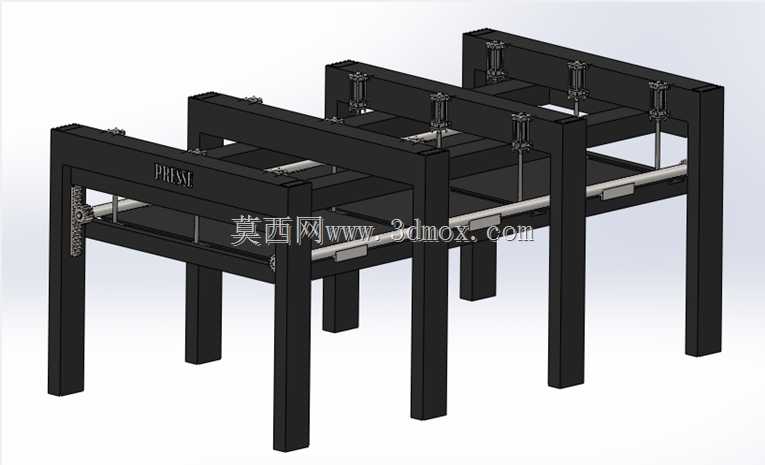

  这套多工位龙门式加压液压工作站的三维结构,面向批量工件的连续压合作业场景搭建,在实际产线中常布置于零部件装配工段,承担轴套压入、板材层压贴合、组件过盈装配、工件保压定型这类需要稳定垂直下压力的工序。区别于单工位独立压力设备,该结构采用三组并排共线的龙门承载框架,可同步或分时完成三个工位的加压动作,既可以适配同批次工件的并行加工,压缩单件工序流转等待时长,也可在不同工位分别布置不同压头工装,完成同一工件多道压装工序的顺序作业,在中小型零部件制造、复合材料板材加工、家电组件装配车间的落地适配性较强。

  从结构设计逻辑来看,整套设备的承载主体采用闭口龙门焊接框架构型,左右立式支撑腿与顶部横梁、底部连接纵梁组焊为整体刚性框架,三组框架沿工件输送方向等距排布,相邻框架之间通过横向贯通的连接梁拉结为整体,避免单工位加压时框架出现侧向倾覆或独立形变。框架主体选用厚壁矩形型钢作为主材,这种截面构型的两个正交方向抗弯截面模量均衡,既可以承受压头向下施压时横梁中部的弯曲载荷,也能抵消工件放置偏载时对支腿产生的侧向弯矩,相较于铝型材拼装的轻型机架,焊接钢构的长期载荷下形变量更小,适配液压加压动辄数千牛甚至数十千牛的工作载荷需求。

  加压执行单元全部布置在每跨龙门的顶部横梁上,每跨框架沿横梁长度方向对称布置两套竖直向下的液压油缸,油缸缸体通过法兰座固定在横梁顶面,活塞杆穿过横梁预设的导向通孔向下延伸,杆端预留标准压头安装接口,可根据加工工件的型面更换平压块、仿形压头、定位压销等不同工装。双缸对称布置的设计,让压合作业的下压力沿工位中心均匀分布,避免单缸偏置导致压合面受力倾斜,尤其适用于大尺寸板材、多点位同步压装的工件,不会出现局部压合力不足、工件压合后翘曲错位的问题。油缸侧旁配套布置的导向杆与横梁上的直线导套配合,活塞杆下行过程中导向杆同步沿导套滑动,完全抵消压合过程中可能出现的径向偏转力,保证压头运动轨迹的竖直度,长期运行也不会出现活塞杆受侧向力导致的油封磨损、缸壁拉伤问题。

  工位下部的承载平台沿三组龙门的贯通方向布置,平台骨架同样采用型钢焊接成型,台面可根据需求铺设耐磨钢板、聚氨酯垫板或者定制工件定位工装,工件从框架侧部上下料,压合作业时承载平台将工件的反作用力直接传导至地面基础,不会让框架额外承受底部弯折载荷。贯通式的台面布局也兼容直线输送线的对接,可在台面侧端接入辊筒输送机或者倍速链,工件随输送线依次进入三个加压工位,完成压装后直接流出至下一检测工段,无需人工反复搬运工件,适配半自动化装配产线的布局逻辑。

  从安装边界与尺寸适配角度,整套设备的总长度由三个工位的中心距累加决定,工位间距可根据目标工件的最大外形尺寸灵活调整,常规设计下单工位的内部净空宽度满足600mm至1200mm范围内的工件进出,龙门支腿的底部跨度预留足够的操作空间,操作人员可从框架前后侧伸入完成工件定位、工装更换作业。设备总高度依据油缸行程、工件最大高度、压头装夹空间叠加核算,油缸的伸出行程覆盖常规压合作业的空程下行、压合进给、保压回程全段需求,安装时只需在支腿底部对应的地面位置预设地脚螺栓孔,将整机调平后锁紧地脚即可完成固定,不需要额外搭建复杂的混凝土基础。

  结构细节上,框架侧面预留了液压管路、行程传感器的安装走线位,横向布置的长杆件为液压油的分路输送管或者同步拉杆,可保证三个工位的液压供给压力均衡,也可在拉杆上布置工位行程限位块,控制每个压头的下压下限位置,避免压合力过载损伤工件。整体结构没有冗余的复杂装饰件,所有型钢连接处均设置加强筋板,高应力集中的油缸安装位、支腿与横梁交接位做了倒角卸荷处理,从三维结构层面完整还原了液压加压设备从承载、导向、执行到对接产线的全部设计细节,结构工程师可在此基础上根据实际压装载荷调整型材壁厚、油缸缸径与工位间距,快速衍生出适配不同产能需求的专用压装设备。
