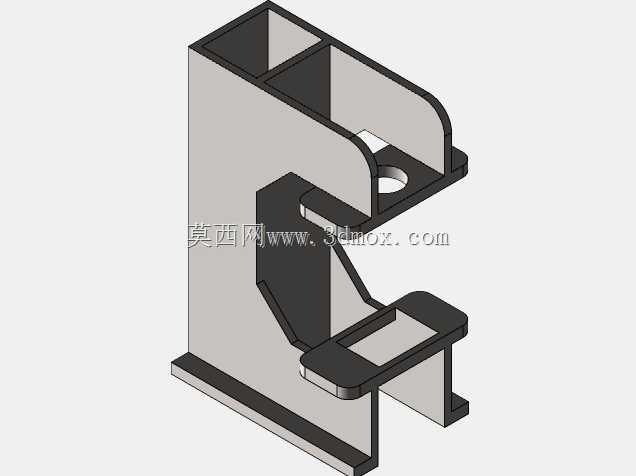

分体式液压压榨机架C型焊接机身结构

　　这套C型开式机架结构面向液压压榨工况做了针对性布局，整体采用立式悬臂开口构型，前侧完全敞开形成上下对压的作业空间，工件可以从正面、左右两个侧向直接送入压区，换模、取放料、清理残料都没有封闭框架的遮挡，在小型零件压装、橡塑试样压制成型、废旧物料压实打包、实验室小批量压块作业里都能适配。机架主体为厚板拼焊的箱型截面，主立板从底部基座一直延伸到顶部油缸安装位，后侧封闭、前侧开口，顶部箱体预留液压元件独立安装腔，可将油缸、阀组与下部压制作业区物理分隔，避免压榨过程中渗出的废液、碎屑、粉尘污染液压回路，也能让压合力在箱型壁板内形成闭环传递，减少开口侧的弹性张口量。下部工作台伸出端设置带定位孔的平置安装面，可直接固定下模、承压垫板或者工装夹具，

　　中部斜向加强筋连接立板与下工作台悬臂根部，把悬臂端受载后的弯矩传递到主立板厚壁上，抵消压合作业时工作台端部的下挠变形；上部压头安装位同样伸出对应悬臂，同轴对准下部工作台中心，压头座预留通孔用于穿装油缸活塞杆、连接压盘，上下作业面的平行度在拼焊后经一次端面铣削即可保证，不需要后续复杂的二次调校。从安装边界来看，机架底部为整块平直底板，底板宽度大于上部机身，四周伸出的翼缘可直接穿过地脚螺栓固定到水泥基础或者钢制工作台上，不需要额外做复杂的安装底座；整机侧向厚度紧凑，贴墙布置时后侧平面可以完全靠齐墙面，不会突出多余管路，顶部箱体的上盖为可拆结构，日常检修液压阀、更换密封件时只需拆开上盖就能触及全部元件，不需要拆解主机身。

　　设计阶段特意把受力路径做了分层：压合作业时，油缸的反作用力直接作用在顶部箱型顶板，沿两侧主立板向下传递到底部底板，工作压头的下压力通过工件、下模传到下部工作台，再经斜筋回流到主立板，整个力流不经过单薄的连接板，全部由厚板壁承担，长期满负荷压榨后焊缝位置不会出现应力集中开裂。开口的C型构型相比闭式框架，牺牲了极小的扭转刚度，换来了三个方向的上料自由度，针对小吨位压榨工况，张口变形量完全控制在工艺允许范围内，针对不同的压榨行程需求，只需要调整上下悬臂的伸出间距、更换对应长度的油缸，主机身的箱型截面、底板安装尺寸、加强筋布局都可以通用，能衍生出不同吨位、不同开口高度的系列化压榨设备。机身所有外露棱边都做了折弯或者倒角处理，

　　没有尖锐焊疤外凸，压区周边的板件边缘预留了安装安全防护罩的螺孔，后期加装光电防护、透明防护门时不需要在主受力板上额外钻孔破坏结构强度。液压腔和作业区的分隔设计，还能方便在腔体内单独布置泄油槽，渗漏的液压油会沿槽体汇集到后排油口，不会滴落到压榨工件上，在食品原料压滤、粉体压块这类对洁净度有要求的场景里也能满足使用要求。
