带套环压接端头的镀锌钢丝绳索具

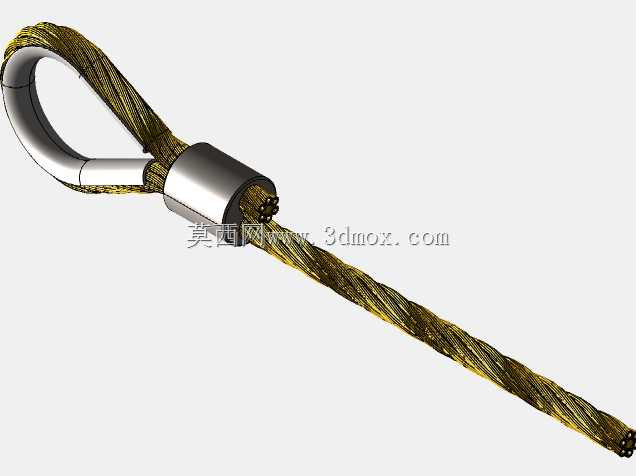

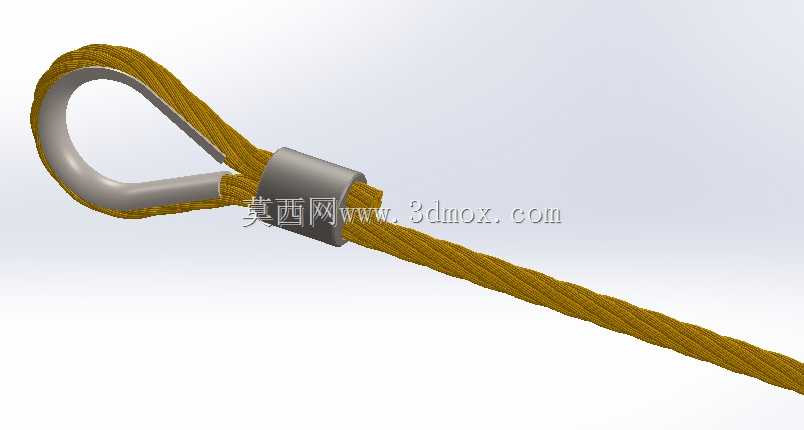

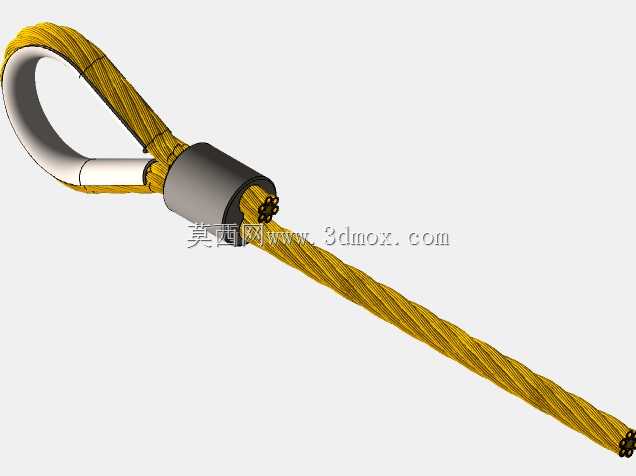

　　这套三维结构呈现的是工程现场常见的压制钢丝绳索具端部，主体由多股捻制钢丝绳、钢制套环和圆柱形金属压套组成。套环嵌入绳体回弯形成的环眼内侧，承担分散接触应力的作用；压套套在主绳与回弯段重叠区域，通过塑性变形把两段绳体锁紧，形成可承受拉力的固定端头。

　　从使用场景看，这类绳端结构广泛出现在起重吊装、设备牵引、物流固定、舞台吊挂、工程机械拉索和安全防护系统中。环眼并不直接与尖锐棱边接触，而是借助套环形成光滑圆弧承载面。吊钩、卸扣、销轴或连接件穿过环眼后，载荷沿套环轮廓传递到钢丝绳，能够避免绳体在小半径处被压扁、折伤或局部断丝。对于经常拆装、反复受拉的场合，这种结构比简单打结更稳定，也比临时绑扎更便于标准化检查。

　　建模时需要重点处理钢丝绳的捻绕形态。绳体不是单一圆柱，而是由多股钢丝按螺旋轨迹捻合而成，表面存在连续的螺旋沟槽和凸起。若只画光杆，虽然外形轮廓接近，但在渲染、干涉检查和装配表达时会丢失索具的识别特征。较合理的做法是先确定绳径、捻距和股数，再沿绳长建立螺旋路径，将单股截面沿路径扫掠，最后通过圆周阵列形成完整绳体。环眼回弯段的曲率应与套环槽底半径匹配，弯曲半径过小会造成理论应力集中，过大则会使环眼松散、连接件配合间隙增加。

　　套环部分采用类似鸡心环的弯弧结构，外侧设有容纳钢丝绳的凹槽。槽宽应略大于绳径，使绳体能够贴合落入；槽底圆弧需要连续过渡，不能出现硬折点。环眼顶端的圆弧主要承受连接件的压迫，两侧直段则把载荷导向压接区域。设计套环时，材料厚度、翼缘高度和槽口开度都会影响保形能力：翼缘过低时，钢丝绳受侧向力容易脱出；槽口过紧又会给装配带来困难，并可能擦伤外层钢丝。

　　压套是该索具的受力关键件。模型中压套位于环眼根部，包裹主绳和折返绳段，外形为短圆柱套筒。实际生产中，通常采用铝合金或钢制套筒，经专用模具径向压制后产生永久变形，使套筒金属嵌入钢丝绳股间空隙，从而形成摩擦与机械咬合共同作用的连接。三维结构设计应预留压接前后的尺寸差异：压制前套筒内径要能穿入并列绳段，压制后外径缩小、长度可能略有伸长，内部空腔被绳股填满。若用于数模展示，可按成品压接状态建模，使套筒外表面呈现与模具齿形或压痕对应的局部凹陷；若用于工艺分析，则应增加未压制套筒和压接工装，以便模拟材料流动与抱紧程度。

　　外形尺寸方面，钢丝绳直径决定整套索具的承载等级，也直接限制套环规格、压套内径和最小弯曲半径。环眼内径需要根据拟连接的吊钩或卸扣销轴直径确定，通常要保证连接件能自由转动，同时不能因环眼过大而产生冲击晃动。压套长度应覆盖足够的绳段重叠区，过短会降低拉脱阻力，过长则浪费材料并增加端部刚度。绳端伸出压套的长度不宜忽略，适当保留尾段有利于检查压制后是否发生滑移；但尾段过长可能在狭小空间内干涉相邻部件。

　　安装边界上，环眼一侧应保留连接件装入和转动的空间，压套外部需要避免与设备孔口、夹板或护罩发生硬摩擦。钢丝绳走向应尽量保持在同一受力平面内，侧向别劲会使套环受力不均，并导致压套根部反复弯折。承载方向最好沿绳体轴线引入，若吊钩接触面直接压在套环翼缘上，应确认翼缘高度和接触位置，避免局部剪切。用于动态牵引时，还需考虑绳体振动、摆动和疲劳载荷，压套出口处不宜紧贴尖锐导向边，应设置圆滑过渡或护衬。

　　从结构表达角度看，该模型把柔性绳体、承力套环和塑性锁紧套筒三类零件组合在一个端头中，既能用于索具选型沟通，也可作为吊装工装、牵引机构和安全约束装置的装配参考。细节上保留钢丝绳捻距、环眼贴合关系和压套包裹范围，能够帮助设计人员在布置空间时判断弯曲半径、连接 clearance 与维护检查位置，减少现场因绳端结构不合理造成的磨损、脱套和受力失效。
